АСМ4509, АСМ 4509, АСМ-4509, ACM4509, ACM 4509, ACM-4509
Оборудование для калибровки векторных анализаторов цепей
АСМ4509 — автоматический калибровочный модуль
Код товара: 76460-
-
Гарантия
1 год
Описание автоматического калибровочного модуля АСМ4509:

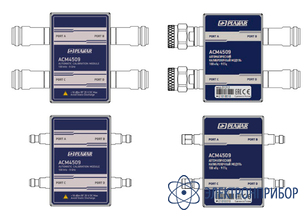

ACM4509 — четырехпортовый автоматический калибровочный модуль с рабочим диапазоном частот 100 кГц - 9 ГГц и волновым сопротивлением 50 Ом, предназначенный для выполнения калибровки векторных анализаторов цепей (ВАЦ) в автоматическом режиме.

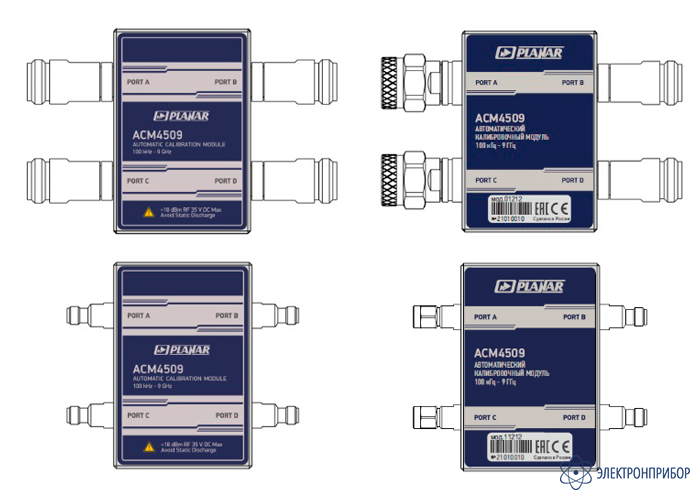

Варианты исполнения:
- АСМ4509-01111 — тип соединителей: N, розетка - N, розетка - N, розетка - N, розетка;
- АСМ4509-11111 — тип соединителей: 3,5 мм, розетка - 3,5 мм, розетка - 3,5 мм, розетка - 3,5 мм, розетка;
- АСМ4509-01212 — тип соединителей: N, вилка - N, розетка - N, вилка - N, розетка;
- АСМ4509-11212 — тип соединителей: 3,5 мм, вилка - 3,5 мм, розетка - 3,5 мм, вилка - 3,5 мм, розетка.
-
-
Технические характеристики автоматического калибровочного модуля АСМ4509-01212:
Параметр Значение АСМ4509-01111 АСМ4509-11111 АСМ4509-01212 АСМ4509-11212 Диапазон рабочих частот 100 кГц - 9 ГГц Импеданс 50 Ом Число портов 4 Диапазон рабочих температур от +5 до +40 Тип порта Port A: N розетка,
Port B: N розетка
Port C: N розетка,
Port D: N розеткаPort A: 3,5 мм розетка,
Port B: 3,5 мм розетка
Port C: 3,5 мм розетка,
Port D: 3,5 мм розеткаPort A: N вилка,
Port B: N розетка
Port C: N вилка,
Port D: N розеткаPort A: 3,5 мм вилка, Port B: 3,5 мм розетка
Port C: 3,5 мм вилка, Port D: 3,5 мм розетка -
Комплект поставки АСМ4509
№ Наименование Количество 1 Автоматический калибровочный модуль АСМ4509 в выбранном исполнении 1 2 Кабель USB 1 3 Ключ моментный 1 4 Ключ поддерживающий 1 5 Кожух защитный 1 6 Формуляр 1 -
Совместимость с АСМ4509
-
Обзор-804/1, измеритель комплексных коэффициентов передачи и отражения
Снят с производства
Подобрать аналог
-
Обзор-808/1, измеритель комплексных коэффициентов передачи и отражения
Снят с производства
Подобрать аналог
-
Обзор-808, измеритель комплексных коэффициентов передачи и отражения
Снят с производства
Подобрать аналог
-
