Оборудование для калибровки векторных анализаторов цепей

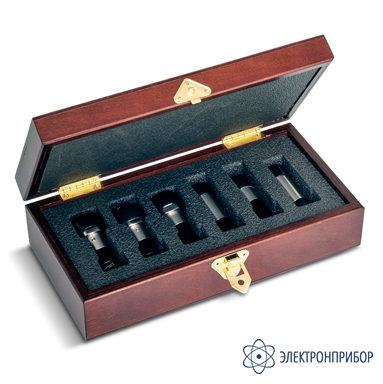

N9.1 — комплект мер калибровочных

Код товара: 64545

    • Гарантия

      1 год

    • Артикул

      R0402

    Описание комплекта мер калибровочных N9.1:

    Комплект мер калибровочных N9.1​ предназначен для калибровки векторных анализаторов цепей. Тип соединителя: тип N по ГОСТ РВ 51914-2002 и IEC 61169-16. Волновое сопротивление: 50 Ом. Максимальная рабочая частота: 9000 МГц. Максимальная мощность: 1 Вт.

    Состав комплекта N9.1:

    • Мера калибровочная КЗ 6550F09-DM (Отклонение фазы от модели: ±0,8°, вилка);
    • Мера калибровочная ХХ 6550F09-KM (Отклонение фазы от модели: ±0,8°, вилка);
    • Мера калибровочная согласованная нагрузка 6550F09-LM (КСВН: 1,032, вилка);
    • Мера калибровочная КЗ 6550F09-DF (Отклонение фазы от модели: ±0,8°, розетка);
    • Мера калибровочная ХХ 6550F09-KF (Отклонение фазы от модели: ±0,8°, розетка);
    • Мера калибровочная согласованная нагрузка 6550F09-LF (КСВН: 1,032, розетка).

  • Технические характеристики комплекта мер калибровочных N9.1:

    Параметр Значение
    Тип соединителя тип N по ГОСТ РВ 51914-2002 и IEC 61169-16
    Волновое сопротивление 50 Ом
    Максимальная рабочая частота 9000 МГц
    Максимальная мощность 1 Вт
    Механические характеристики
    Количество присоединений/рассоединений не менее 500
    Максимальное усилие осевого воздействия на центральный проводник при присоединении 8,9Н
    Момент вращения при присоединении 1,35Н·м
    Размер под ключ 19 мм
    Диапазон рабочих температур +23 ±3°С
    Диапазон температур хранения −40 до +75°С
    Конструкционные материалы
    Центральный проводник бериллиевая бронза
    Корпус нержавеющая сталь
    Гайка нержавеющая сталь

  • Комплект поставки N9.1

    № Наименование Количество
    1 Комплект мер калибровочных N9.1 1
