КИ-3 — адаптер
Код товара: 64990-
Назначение адаптера КИ-3:
Адаптер КИ-3 предназначен для подключения термогигрометров ИВА-6А/Н:
- к многоканальной системе контроля микроклимата и других параметров технологических сред на основе контроллера ИВА-128;
- к персональному компьютеру с программным обеспечением SensNet (с использованием преобразователя интерфейса ПИ-1С или другого);
- к SCADA-системам различных разработчиков.
Связь с системой осуществляется по интерфейсу RS-485 и протоколу ModBus.
Описание адаптера КИ-3:

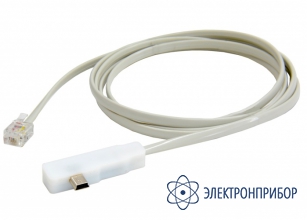

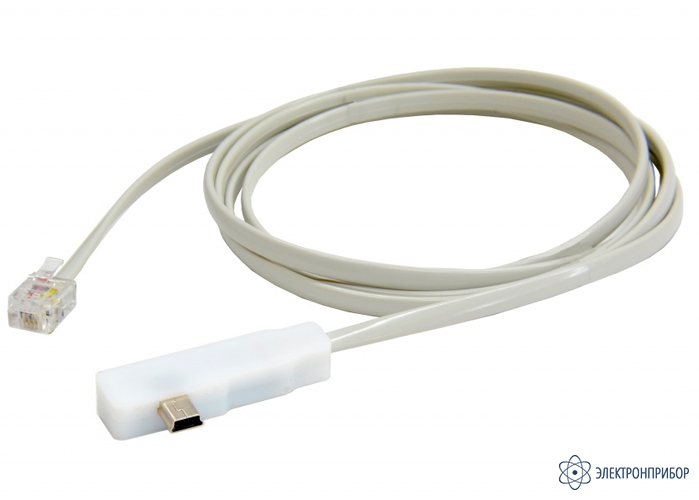

Адаптер КИ-3 выполнен в пластиковом корпусе, на одном из торцов которого расположен USB-разъем, а из другого выходит кабель длиной 1,5 м с телефонной вилкой 6P4C (RJ14) на конце. В комплект поставки адаптера входит коммутационная коробка, закрепляемая на стене через двухсторонний адгезив или с помощью шурупа. Адаптер непосредственно подключается к USB-разъему термогигрометра, кабель подключается к разъему RJ14 коммутационной коробки. Подключение проводов питания и линий связи интерфейса RS-485 осуществляется к винтовым зажимам коммутационной коробки.
Питание адаптера осуществляется от источника постоянного тока напряжением 6…15В. Питание термогигрометра осуществляется от адаптера, если напряжение на батарейках типа АА в термогигрометре ниже 2,7 В. Потребляемый адаптером с подключенным термогигрометром ток (без подсветки индикатора) не превышает 7 мА.
ВНИМАНИЕ! При подключении адаптера термогигрометр переходит в «быстрый» режим измерений (1 раз в секунду), запись на карту памяти при этом не производится.
-
-
Комплект поставки КИ-3
№ Наименование Количество 1 Адаптер КИ-3 1 2 Коммутационная коробка 1 3 Диск с программным обеспечением КИ-3 1 4 Руководство по эксплуатации (поставляется в электронном виде на диске с ПО) 1 Допускается на партию адаптеров поставлять 1 диск с программным обеспечением.
-
Совместимость с КИ-3
-
ИВА-6Н-Д, термогигрометр без регистрации измеренных значений, с каналом измерения атмосферного давления (со встроенным преобразователем)
