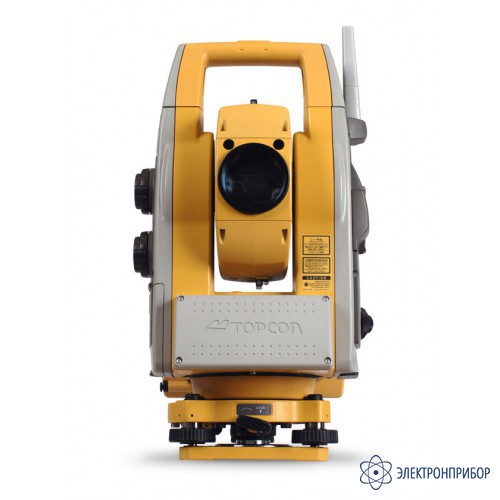

QS3A — тахеометр роботизированный

Область применения тахеометра роботизированного QS3A:

Новый электронный роботизированный тахеометр Quick Station (QS) компании Topcon представляет собой усовершенствованную модель хорошо себя зарекомендовавшего тахеометра серии GPT-9000. Сохраняя все достоинства предыдущей модели, прибор получил массу технологических усовершенствований, которые увеличивают продуктивность работы в поле.

Среди изменений стоит отметить усовершенствования в дальномерной части, которые свелись к использованию нового источника лазерного сигнала, в результате чего улучшился показатель соотношения сигнал/шум. Измененный лазерный излучатель позволил в конечном итоге улучшить качество захвата призмы при автоматическом наведении и слежении.

Также была изменена матрица, принимающая сигнал с CCD на CMOS, что позволило улучшить защиту от приема посторонних сигналов (блики от стекол), отличных от сигнала, получаемого от призмы.

Суммарно многие изменения в конструкции дальномера привели к повышению точности измерений в безотражательном режиме, которая теперь составляет ±(3мм+2ppm x D).

При автоматическом слежении за призмой был внедрен разработанный компанией Topcon математический алгоритм, за счет которого появилась возможность предсказывать траекторию движения призмы, если она оказывалась кратковременно закрытой деревьями или проезжающими автомобилями.

Также изменения коснулись модуля дистанционного управления тахеометром RC-4. Увеличился диапазон приема и передачи сигнала, что позволяет менее точно ориентировать модуль относительно тахеометра, уменьшилось время захвата призмы системой поиска, а также уменьшилась вероятность захвата посторонних объектов при автоматическом поиске призмы.

Также положительным изменением комплектации тахеометров Topcon QS является то, что программное обеспечение TopSURV on Board поставляется теперь в комплекте с тахеометром.

Остальные возможности электронного роботизированного тахеометра также находятся на высоком технологическом уровне:

• измерение расстояния до 2000 м в безотражательном режиме
• скоростные сервомоторы
• полностью беспроводной обмен данными между полевым контроллером, модулем RC-4 и тахеометром
• обновленная система быстрого поиска и наведения на призму X – TRAC;
• цветной сенсорный экран; полная цифровая клавиатура с подсветкой
• операционная система Windows C.E. и программное обеспечение TopSurv on Board

И все эти новейшие разработки предназначены для улучшения и повышения качества выполнения инженерно-геодезических работ.

Уже в стандартной комплектации тахеометры серии QS позволяют производить захват и слежение за призмой, исключая необходимость в постоянном наведении зрительной трубы прибора на отражатель. Один человек с вешкой, второй у прибора. Рекомендованный комплект в вышеуказанном случае будет состоять из: тахеометра QS, штатива, вехи и круговой призмы A7R4.

Геодезические работы (съемку, вынос в натуру) роботизированными тахеометрами возможно выполнять и одним человеком, производя управление с полевого контроллера, закрепленного на вехе. Для этого прибор необходимо доукомплектовать круговой призмой A7R4, модулем RC-4, полевым контроллером с программным обеспечением и креплением на веху.

Программное обеспечение, устанавливаемое на тахеометр TopSURV on Board для QS в отличие от TopSURV on Board для тахеометров 7500 серии дополнено модулями: "Сканирование" (Автоматическое измерение), "Мониторинг" и "Траектория".

Модуль "Сканирование" позволяет производить автоматическое измерение точек объекта выбранной прямоугольной области с заданным шагом (указанному расстоянию между точками).

С помощью модуля "Мониторинг" производится автоматическое измерение ранее указанных (измеренных) мишеней с определенной заданной периодичностью и записью данных в память прибора.

Модуль "Траектория" позволяет производить автоматическую запись данных во внутреннюю память прибора через указанный период времени.

Использование дополнительной карточки памяти формата Compact Flash позволяет значительно расширить внутреннюю память тахеометра для записи полевых измерений. В новых тахеометрах возможно использование карточек емкостью до 2 Гигабайт.

Так же производится упрощенный моторизованный тахеометр QS3M, в котором отсутствуют функции автоматического наведения и слежения за пассивной и активной призмой, но сохранены возможности сканирования (автоматического измерения) и автоматического разворота на выносимые точки.
