УСП 3Н, УСП3Н, УСП-3-Н, УСП-3 Н
УСП-3Н — устройство для сбора оловянного припоя
Код товара: 66354-
-
Гарантия
1 год
-
Производитель
Назначение устройства для сбора оловянного припоя УСП-3Н:

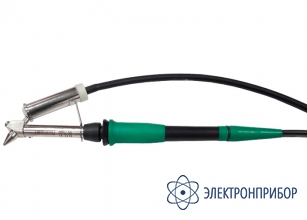

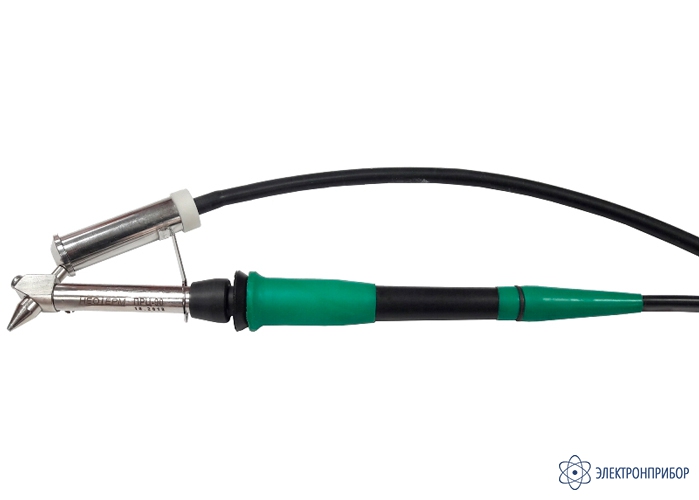

Устройство УСП-3Н, УСП-3М для сбора оловянного припоя с контактных площадок и отверстий монтажных плат. Устройство УСП-3Н предназначено для работы с паяльником ПРЦ 90Вт. Устройство УСП-3М предназначено для работы с паяльниками ЭПСН 90Вт, ЭПСН-1 90Вт, ЭПСН-ТриК 90Вт. Устройство устанавливается на паяльнике в посадочное место штатной паяльной насадки.
Сбор припоя проводится путем расплавления и всасывания его через насадку в оловоприемник. Работа может проводиться двумя насадками:
- Щелевая насадка — для сбора и очистки плоских контактных площадок монтажных плат. Рабочее отверстие насадки 0,5х8 мм;
- Конусная насадка — для сбора и очистки монтажных отверстий печатных плат.
Рабочий диаметр насадки 1,0 мм и 2,0 мм.

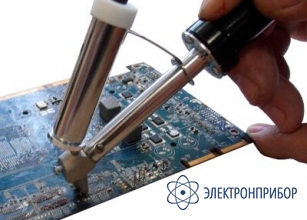

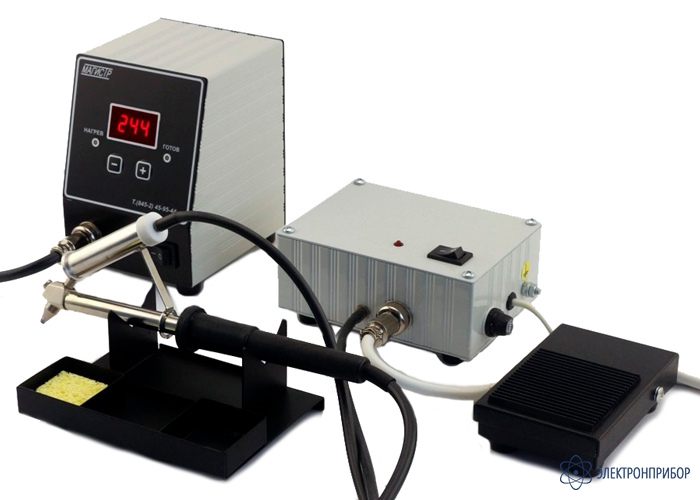

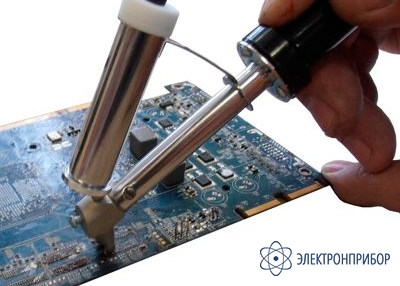

Перед применением устройства УСП-3М его устанавливают на паяльники ЭПСН 90Вт, ЭПСН-1 90Вт, ЭПСН-ТриК 90Вт, подключаем компрессор и педаль управления. Перед применением устройства УСП-3Н его устанавливают на паяльник ПРЦ 90Вт, подключаем компрессор и педаль управления. Затем рабочей частью насадки разогреваем припой у того контакта, который нам необходимо отпаять, прижимаем в плотную насадку к площадке с расплавленным припоем и ногой нажимаем педаль управления, включается компрессор и под действием разряжения, расплавленный припой засасывается через насадку в оловоприемник, и контактная площадка освобождается от припоя.
-
-
Комплект поставки УСП-3Н
№ Наименование Количество 1 Манипулятор (в сборе) 1 2 Насадка щелевая 0,5х8 мм 1 3 Насадка конусная 1,0 мм 1 4 Компрессор 1 5 Педаль 1 6 Трубка 1 7 Фильтр воздушный 1 8 Сменный фильтр оловоприемника 1 9 Паспорт 1 -
