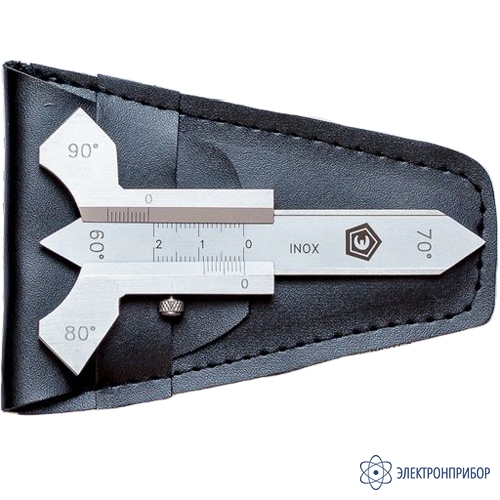

Шаблон Ушерова-Маршака — для контроля сварных швов

Код товара: 67137
  • 90484-23

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      90484-23 до 16.11.2028

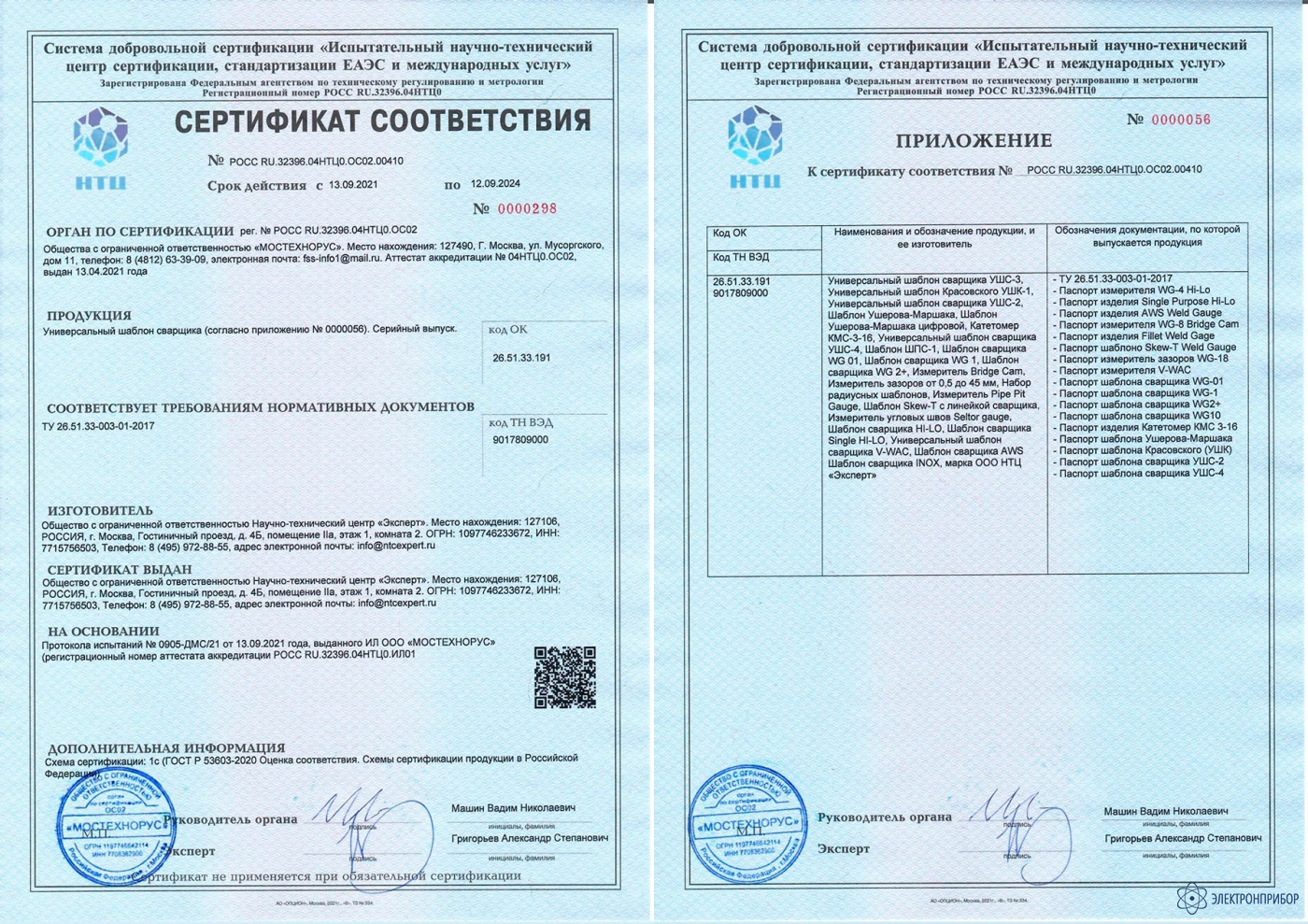

    Сертификаты

    Назначение шаблона Ушерова-Маршака для контроля сварных швов:

    Универсальный шаблон сварщика конструкции В.Э. Ушерова-Маршака (в некоторых источника КТ-20, WG-3, Ласточка) предназначен для измерения скоса кромок при подготовке свариваемых соединений, измерения высоты валика усиления и катета углового шва, а также выпуклости корня шва и измерения зазоров при подготовке деталей к сварке. Использование шаблона Ушерова-Маршака регламентировано инструкцией по визуальному контролю РД 03-606-03. Калибровка шаблона описана методикой МК 16.2017. Данный шаблон имеет сертификацию в системе ГОСТ Р Росстандарта РФ и входит в состав комплекта ВИК «Инспектор».

  • Технические характеристики шаблона Ушерова-Маршака для контроля сварных швов:

    Параметр Значение
    Материал Нержавеющая сталь
    Диапазон измерения 0-20 мм
    Точность 0,1 мм
    Угол скоса кромки 4 угла подготовки: 60°, 70°, 80°, 90°

  • Комплект поставки Шаблон Ушерова-Маршака

    № Наименование Количество
    1 Шаблон Ушерова-Маршака для контроля сварных швов 1
    2 Паспорт 1
    3 Чехол 1

  • Файлы для Шаблон Ушерова-Маршака

  • Видео для Шаблон Ушерова-Маршака

    • Обзор шаблона Ушерова-Маршака
