УШС2, УШС 2

УШС-2 — шаблон сварщика

Код товара: 67107
    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      90531-23 до 21.11.2028

    Назначение шаблона сварщика УШС-2:

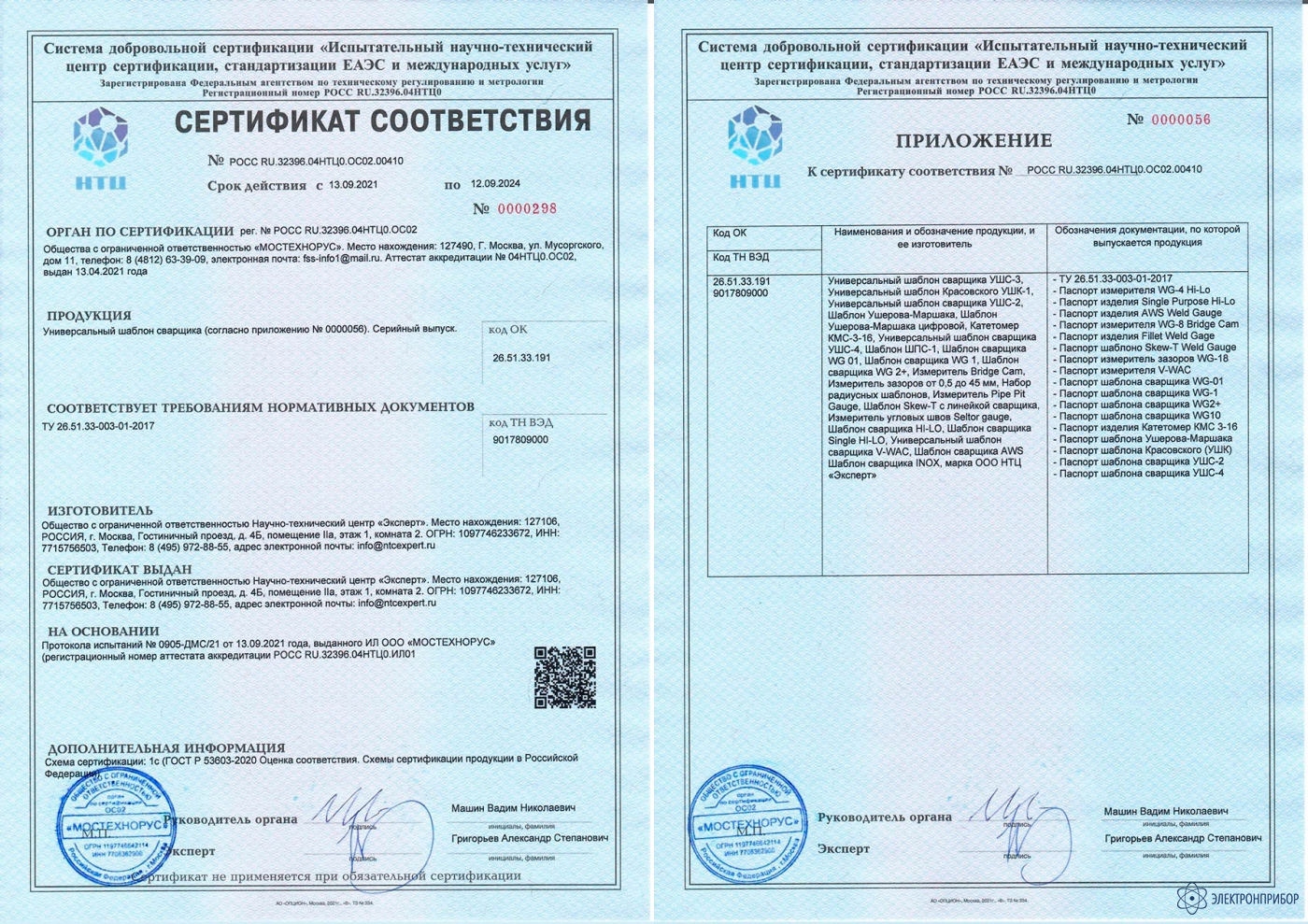

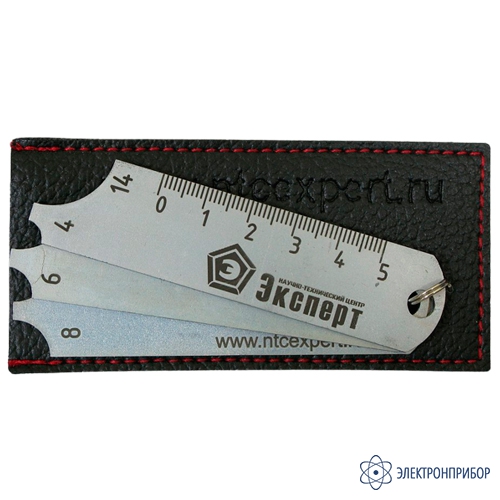

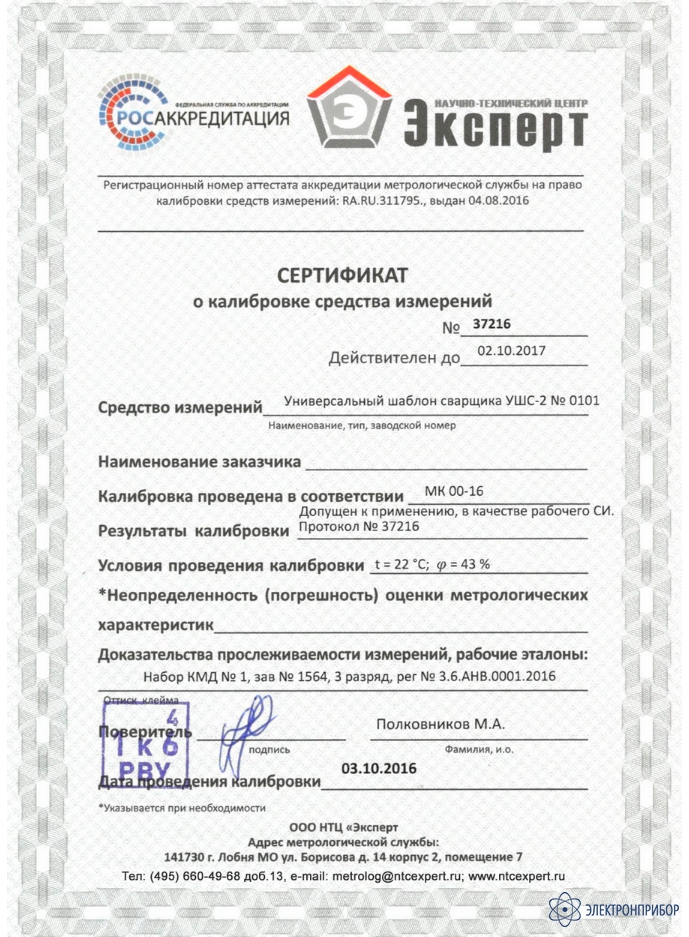

    Шаблон сварщика УШС-2 предназначен для контроля катетов угловых швов в диапазоне 4-14 мм в соответствии с требованиями СТБ 1133-98. Конструктивно шаблон УШС-2 состоит из 3 соединенных пластин с выточками разных диаметров. Контроль с использованием шаблона УШС-2 ведется путем последовательного приложения пластин до выявления минимального зазора. Размер считается установленным, если длинная сторона лепестка и перемычка между его катетами прилегают к поверхности изделия без видимого зазора, а зазор между выточками лепестка и швом является минимальным. При несовпадении катета шва ни с одной из выточек, размер катета определяется опытным путем. УШС-2 входит в состав комплекта ВИК «Эксперт». Для расширения диапазона и возможности измерять не только радиус но и размеры катетов, шаблон УШС-2 может быть дополнен катетомером КМС-3-16 и радиусными шаблонами 3,2-25 мм (MG11). Калибровка шаблона УШС-2 проводится собственной метрологической службой по методике МК 10.2017. Данный шаблон имеет сертификацию в системе ГОСТ Р Росстандарта РФ.

  • Технические характеристики шаблона сварщика УШС-2:

    Параметр Значение
    Диапазон контролируемых катетов стыкового сварного шва 4-14 мм
    Количество ступеней 6
    Точность изготовления ±0,3мм
    Средняя наработка на отказ Не менее 1000 условных циклов замеров
  • Комплект поставки УШС-2

    Наименование Количество
    1 Шаблон сварщика УШС-2 1
    2 Паспорт 1
    3 Чехол 1
