УШС3, УШС 3

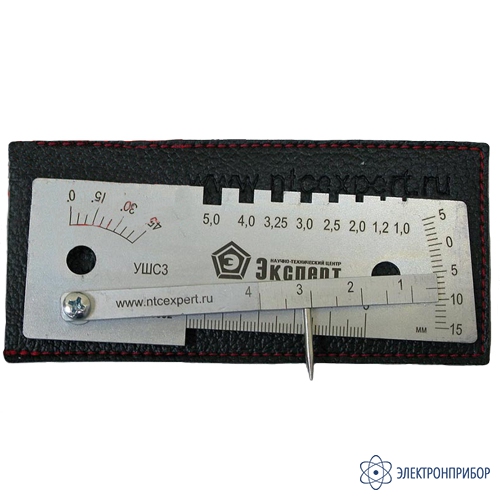

УШС-3 — универсальный шаблон сварщика

Код товара: 67108

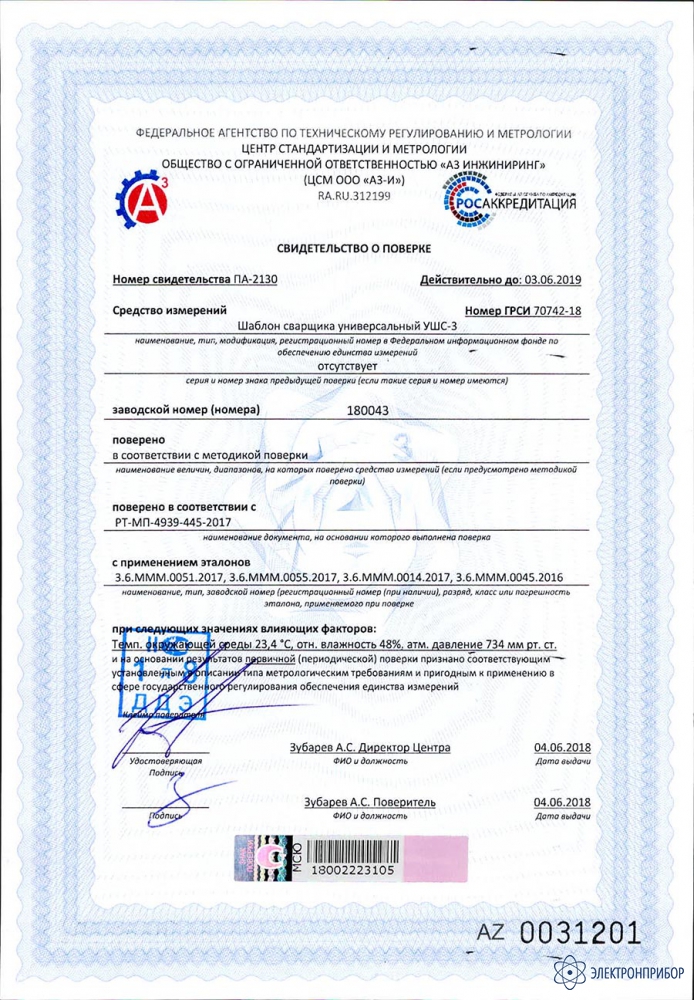

    • Межповерочный интервал

      1 год

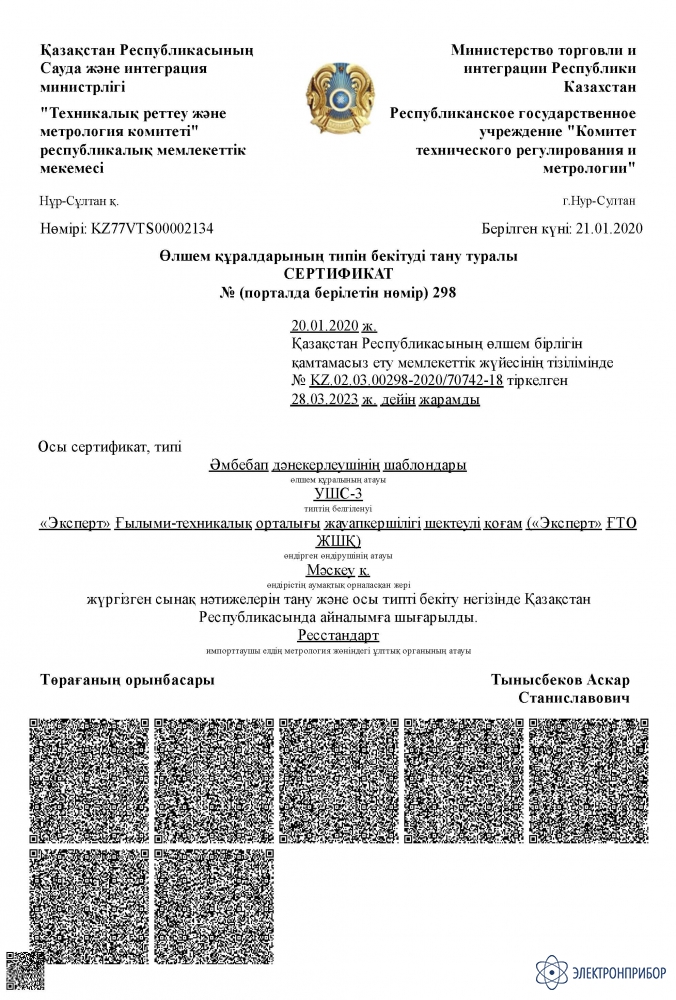

    • Госреестр СИ РФ

      70742-18 до 28.03.2028

    Назначение универсального шаблона сварщика УШС-3:

    Универсальный шаблон сварщика УШС-3 используется для контроля качества сварных швов и позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок. УШС-3 входит в состав комплекта ВИК-1 и табель технической оснащенности ПАО «Транснефть». Наглядная инструкция по использованию шаблона УШС-3 представлена на схеме слева.

  • Технические характеристики универсального шаблона сварщика УШС-3:

    Параметр Значение
    Углы разделки (скоса кромок) Диапазон измерений 0 -45°
    Допутимая погрешность ±2,5°
    Смещение кромки Диапазон измерений 0 - 15 мм
    Допутимая погрешность ±0,5 мм
    Размер притупления и ширины шва (линейка) Диапазон измерений 0 - 50 мм
    Допутимая погрешность ±0,15 мм
    Высота усиления стыкового шва Диапазон измерений 0 - 5 мм
    Допутимая погрешность ±0,5 мм
    Глубина вогнутости шва Диапазон измерений 0 - 15 мм
    Допутимая погрешность ±0,5 мм
    Высота выпуклости шва Диапазон измерений 0 - 5 мм
    Допутимая погрешность ±0,5 мм
    Подрезы корня шва Диапазон измерений 0 - 15 мм
    Допутимая погрешность ±0,5 мм
    Глубина дефектов шва Диапазон измерений 0 - 15 мм
    Допутимая погрешность ±0,5 мм
    Высота дефектов шва Диапазон измерений 0 - 5 мм
    Допутимая погрешность ±0,5 мм
    Размеры зазоров Диапазон измерений 1 - 4 мм
    Допутимая погрешность ±0,25 мм
    Диаметр электродов Диапазон измерений 1/1,2/2/2,5/3/3,25/4/5
    Допутимая погрешность до 3 мм +0,1 мм
    от 3 до 3,25 мм +0,1 мм
    более 3,25 мм +0,3 мм
  • Комплект поставки УШС-3

    Наименование Количество
    1 Универсальный шаблон сварщика УШС-3 1
    2 Паспорт 1
    3 Чехол 1
