УШС4, УШС 4

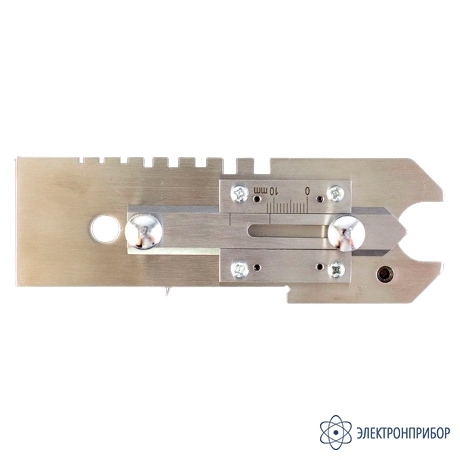

УШС-4 — универсальный шаблон сварщика
Код товара: 67132-
Назначение универсального шаблона сварщика УШС-4:

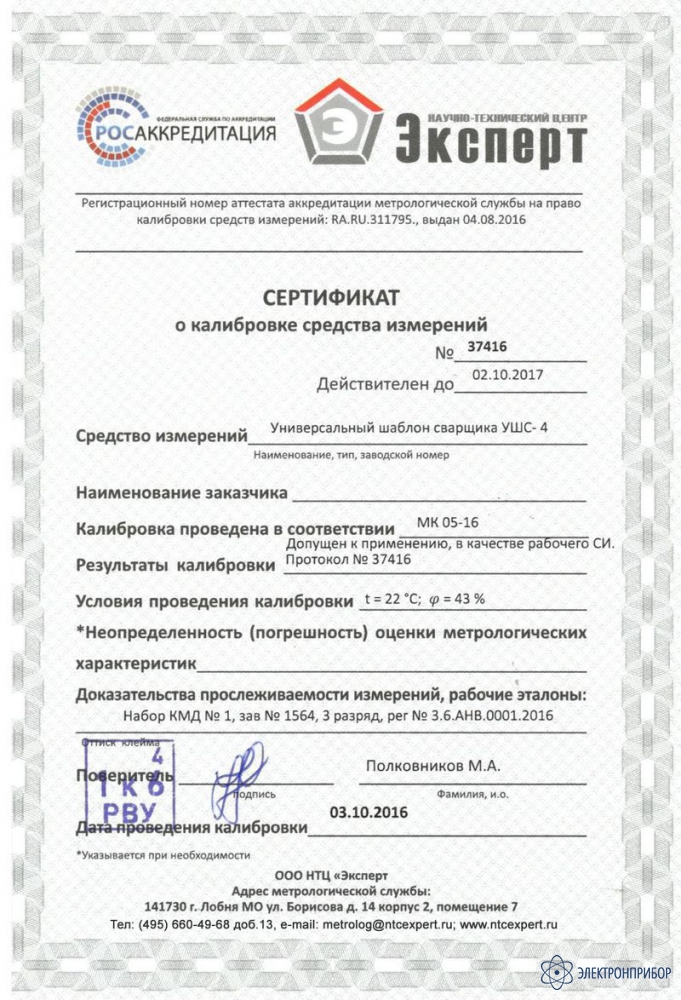

Универсальный шаблон сварщика УШС-4 - инструмент сочетающий в себе функции шаблонов УШС-3 и Ушерова-Маршака (аналог импортных шаблонов WG). В сочетании с катетомером КМС, шаблон УШС-4 обеспечивает контроль всех основных параметров сварных швов и заготовок. Инструкция по использованию УШС-4 содержится в паспорте и на схеме слева. Для сравнения функционала шаблонов сварщика различных типов можно воспользоваться таблицей на фото. Комплект поставки: шаблон УШС-4, чехол, паспорт, сертификат о калибровке (по заявке). Калибровка шаблона проводится собственной метрологической службой по методике МК 11.2017 УШС-4. Методику калибровки можно приобрести отдельно. Данный шаблон так же имеет сертификацию в системе ГОСТ Р Росстандарта РФ.
-
Технические характеристики универсального шаблона сварщика УШС-4:
Параметр Значение Глубина дефектов (вмятин, забоин) Диапазон измерений 0-15 мм Цена деления 1 мм Допутимая погрешность ±0,5° Глубина разделки шва до корневого слоя Диапазон измерений 0 - 15 мм Цена деления 1 мм Допутимая погрешность ±0,5 мм Превышение кромок Диапазон измерений 0 - 15 мм Цена деления 1 мм Допутимая погрешность ±0,5 мм Высота усиления шва Диапазон измерений 0 - 5 мм Цена деления 1 мм Допутимая погрешность ±0,5 мм Высота валика усиления Диапазон измерений 0 - 10 мм Цена деления 1 мм Допутимая погрешность ±0,5 мм Величина притупления шва Диапазон измерений 0 - 50 мм Цена деления 1 мм Допутимая погрешность ±0,5 мм Ширина шва Диапазон измерений 0 - 50 мм Цена деления 1 мм Допутимая погрешность ±0,5 мм Величина зазора между свариваемыми деталями Диапазон измерений 0,5 - 4 мм Цена деления 0,5 мм Допутимая погрешность ±0,25 мм Угол скоса кромок Диапазон измерений 0°-45° Цена деления 5° Допутимая погрешность ±2,5° Высота катета углового шва Диапазон измерений 0-10 мм Цена деления 1 мм Допутимая погрешность ±0,5 мм Выпуклость корня шва стыкового соединения Диапазон измерений 0-10 мм Цена деления 1 мм Допутимая погрешность ±0,25 мм -
Комплект поставки УШС-4
№ Наименование Количество 1 Шаблон сварщика УШС-4 1 -
