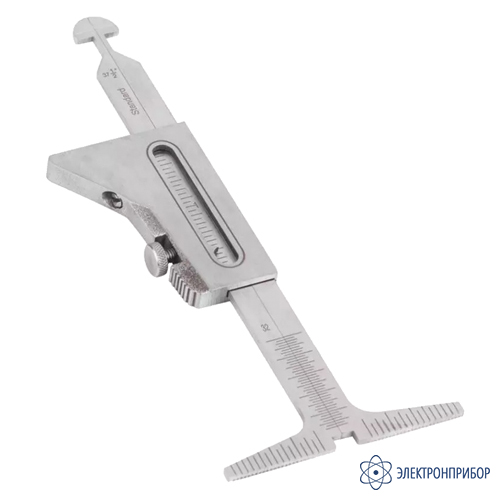

WG-4 HI-LO — измеритель для сварных соединений

Код товара: 77087

    Назначение измерителя для сварных соединений WG-4 HI-LO:

    Измеритель для сварных соединений WG4 HI-LO позволяет измерять следующие характеристики сварных швов:

    • внутреннюю несоосность;
    • зазор при сборке;
    • угол разделки кромок;
    • высоту короны;
    • катет углового шва.

    Измеритель состоит из четырех компонентов: две измерительные линейки с подошвами, стопор и стопорный винт.

    Шкалы измерителя: метрическая и дюймовая.

    Материал: нержавеющая сталь.

  • Технические характеристики измерителя для сварных соединений WG-4 HI-LO:

    Измерение Диапазон/разрешение Погрешность
    Внутренней несоосности 0-30 мм/1 мм ±0,2 мм
    Зазора 1,58 мм − 2,38 мм -
    Угла кромки 37½°/5° ±30’
    Высоты шва, катета углового шва 0-30 мм/1 мм ±0,2 мм
    Толщины стенки труб, толщины материала 0-40 мм/1 мм ±0,2 мм

  • Комплект поставки WG-4 HI-LO

    № Наименование Количество
    1 Измеритель для сварных соединений WG-4 HI-LO 1
    2 Чехол 1
    3 Паспорт/инструкция по применению 1
