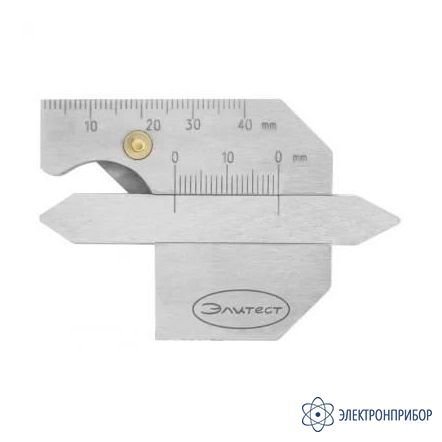

WG01 — измеритель сварных соединений

Код товара: 77085
  • Назначение измерителя сварных соединений WG01:

    Измеритель сварных соединений WG01 предназначен для визуально-измерительного контроля стыкуемых деталей и параметров сварного шва.

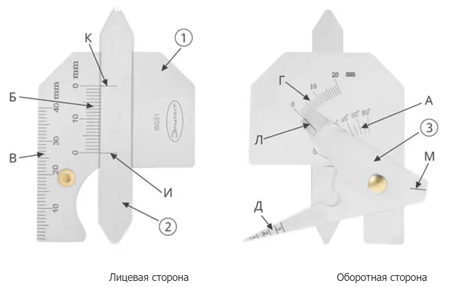

    Общий вид WG01:

    1 – основание;
    2, 3 – измерительные движки;
    А, Б, В, Г, Д – измерительные шкалы;
    И, К, Л, М – контрольные риски-индексы шкал (Б), (Г) и (А).

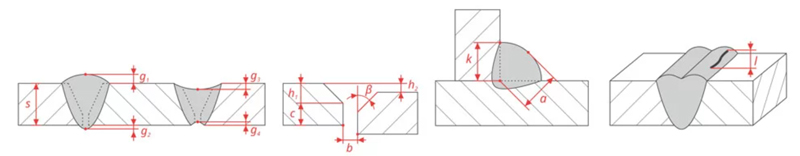

    Контролируемые параметры измерителя сварных соединений WG01:

    Параметр Измерение по шкале Диапазон измерения Цена деления шкалы Погрешность измерения
    Подготовка к сварке толщина деталей (s), мм
    В

    0–40,0

    1,0

    ±0,20
    притупление кромки (c), мм
    угол скоса кромки (β), град. А 0–60,0 5 ±1
    зазор между деталями (b), мм Д 0,5–3,5 0,5 ±0,25
    глубина скоса кромки (h1), мм Б

    0–20,0


    1,0


    ±0,20
    смещение кромок (h2), мм
    Б, Г
    Стыковой шов выпуклость стыкового шва (g1) и его корня (g2), мм
    вогнутость стыкового шва (g3) и его корня (g4), мм
    Б
    0–20,0
    1,0

    ±0,20
    Угловой шов фактическая толщина углового шва (a), мм 1,0–13,0
    катет углового шва (k), мм Б, Г 0–20,0 1,0 ±0,20
    Дефекты длина дефекта (l), мм В 0–40,0 1,0 ±0,15
  • Технические характеристики измерителя сварных соединений WG01:

    Шкала Единица измерения Диапазон шкалы Цена деления шкалы Погрешность измерения
    А град. 0–60 5 ±1
    Б мм 0–20,0 1,0 ±0,20
    В мм 0–40,0 1,0 ±0,15
    Г мм 0–20,0 1,0 ±0,20
    Д мм 0,5–3,5 0,5 ±0,25
    Общие характеристики
    Параметр Значение
    Вес, не более 90 г
    Материал нержавеющая сталь
  • Комплект поставки WG01

    Наименование Количество
    1 Измеритель сварных соединений WG01 1
