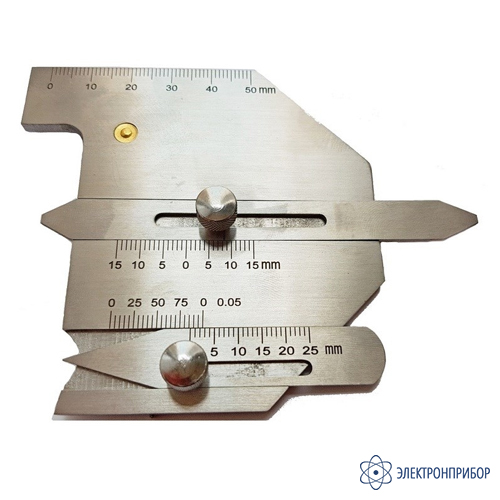

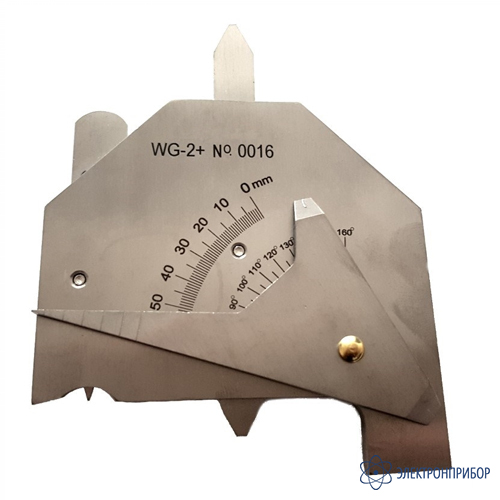

WG2+ — измеритель для сварных соединений
Код товара: 77054-
Назначение измерителя для сварных соединений WG2+:
Шаблон сварщика WG2+ позволяет проводить контроль практически всех основных параметров сварного шва.
Измеритель для сварных соединений WG2+ позволяет измерять такие геометрические параметры, как смещение, угол разделки кромки, величина зазора, угол раскрытия Х-шва, высота шва, размеры углового шва, ширина шва, глубина подреза.
Функции измеритель для сварных соединений WG2+:
- использование как линейки 0-50 мм;
- измерение смещения 0-15 мм, 0-5 мм;
- измерение угла кромки 80-160°;
- измерение величины зазора 0-6 мм;
- измерение угла раскрытия Х-шва 60°;
- измерение угла раскрытия Х-шва 70°;
- измерение высоты стыкового шва 0-15 мм;
- измерение углового шва 0-15 мм;
- измерение высоты углового шва (катета) 0-15 мм;
- измерение ширины шва 0-60 мм;
- измерение смещения 0-15 мм, 0-5 мм;
- измерение глубины подреза 0-5 мм.
-
Комплект поставки WG2+
№ Наименование Количество 1 Измеритель для сварных соединений WG2+ 1 2 Футляр 1 3 Паспорт 1
