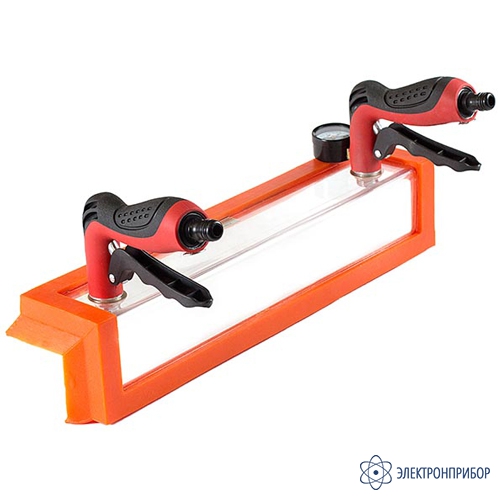

Рамка вакуумная Угловая 530х75х75 (внешний угол) с ВБУ * (стандартная) — для контроля герметичности пузырьковым методом
Код товара: 67191-
Является модификацией Рамка вакуумная
Описание рамки вакуумной для контроля герметичности пузырьковым методом:
Вакуумные рамки используются для контроля герметичности пузырьковым методом. Контроль позволяет выявить сквозные дефекты в сварных соединениях и основных изделий из стали и пластика. Рамки применяются для контроля таких объектов как - резервуары, котлы, трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Вакуумные рамки имеют свидетельство об испытании Головной материаловедческой организации ОАО «НИКИМТ-Атомстрой» о возможности применения при контроле трубопроводов атомных энергетических установок и объектов других отраслей промышленности. По результатам испытаний, чувствительность контроля с применением вакуумных рамок, соответствует IV классу герметичности согласно ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89.
Наличие пузырьков в местах образования течей при контроле методом вакуумных рамок производится визуальным способом. Освещенность контролируемой зоны является важнейшим фактором, влияющих на качество контроля. Отсутствие необходимой освещенности приводит к пропуску дефектов, а использование для этих целей ламп или фонарей не очень удобно. Вакуумная рамка с подсветкой имеет 12 мощных светодиодов, распределенных по поверхности, создают достаточный светопоток; питание 9 В; выключатель размещен на кран-ручке напуска атмосферы. Панель с источниками света тонкая (3 мм), изготовлена из прозрачного поликарбоната и легко изгибается, повторяя изгиб экрана вакуумной рамки при проведении дефектоскопии. Рамка с подсветкой помогает обеспечить необходимую освещенность для проведения контроля и как следствие более качественное его проведение.
В зависимости от формы контролируемых объектов могут быть использованы следующие стандартные виды вакуумных рамок:
Наименование Фото рамки Размеры окна, мм Назначение
230х230
Для контроля плоских поверхностей
Ø 240
Для контроля плоских, выпуклых и вогнутых поверхностей
Рамка вакуумная Плоская - нахлест 600х60х12 с ВБУ (стандартная)
600х60
Контроль нахлесточных швов и поверхностей с перепадом высот 6-10 мм
620х80
Контроль стыковых сварных швов и плоских поверхностей
195х195х195
Контроль внутренних сварных углов образованных тремя плоскостями
Рамка вакуумная Угловая 530х75 (внутренний угол) с ВБУ (стандартная)
530х75
Контроль угловых (уторных) и тавровых сварных швов
Рамка вакуумная Угловая 530х75х75 (внешний угол) с ВБУ * (стандартная)
530х75х75
Контроль внешних угловых (уторных) сварных швов
Вакуумные рамки могут иметь разное исполнение ручек-клапанов (пластиковое или алюминиевое) с одинаковым назначением. Производитель оставляет за собой право для разных партий поставок без предварительного уведомления изменять комплектующие части изделия не влияя при этом на основные технические параметры изделия или улучшая их.
Для контроля нестандартных поверхностей, в том числе трубопроводов разного диаметра, возможно изготовление вакуумных рамок по размерам заказчика.
-
-
Комплект поставки Рамка вакуумная Угловая 530х75х75 (внешний угол) с ВБУ * (стандартная)
№ Наименование Количество 1 Рамка вакуумная Угловая 530х75х75 (внешний угол) с ВБУ * (стандартная) для контроля герметичности пузырьковым методом 1 -
Совместимость с Рамка вакуумная Угловая 530х75х75 (внешний угол) с ВБУ * (стандартная)
-
Модификации Рамка вакуумная
-
Рамка вакуумная Угловая 530х75х75 (внешний угол) с ВБУ * (стандартная), для контроля герметичности пузырьковым методом
Цена по запросу
