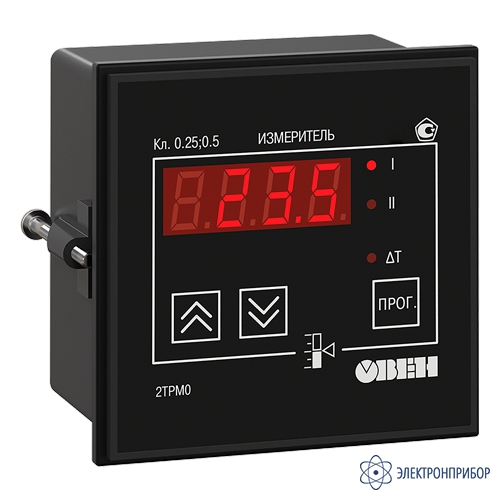

2ТРМ0-х.У — двухканальный измеритель с универсальным входом

Код товара: 67320
  • 17023-08
    5 вариантов исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      3 года

    • Госреестр СИ РФ

      17023-08 до 09.07.2028

    • Производитель

      ОВЕН

    Сертификаты

    Назначение двухканального измерителя с универсальным входом 2ТРМ0-х.У:

    Измеритель 2ТРМ0-х.У предназначен для измерения температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и прочее). Класс точности 0,5 (термопары)/0,25 (другие типы сигналов).

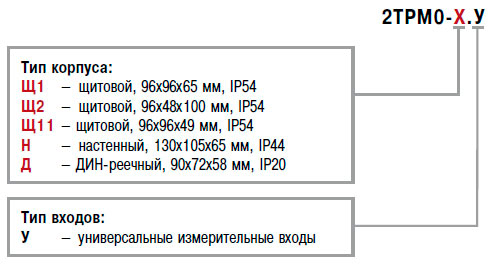

    Варианты исполнения двухканального измерителя с универсальным входом 2ТРМ0-х.У:

     Регулятор 2ТРМ0-х.У  выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2:

    • 2ТРМ0-Щ1.У - двухканальный измеритель щитовой, 96×96×65, IP54 с универсальным входом;
    • 2ТРМ0-Щ2.У - двухканальный измеритель щитовой, 96×48×100, IP54 с универсальным входом;
    • 2ТРМ0-Щ11.У - двухканальный измеритель щитовой, 96×96×49, IP54 с универсальным входом;
    • 2ТРМ0-Н.У - двухканальный измеритель настенный, 130×105×65, IP44 с универсальным входом;
    • 2ТРМ0-Д.У - двухканальный измеритель DIN-реечный, 90×72×58, IP20 с универсальным входом.

    Особенности двухканального измерителя с универсальным входом 2ТРМ0-х.У в корпусе Щ11:

    • Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать 2ТРМ0-х.У для измерения высокодинамичных видов сигналов, например, давления;
    • Съемный клеммник. Существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
    • Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264 В (номинал 220В), так и от источника постоянного напряжения 20…375 В (номинал 24 В);
    • Внешний компенсатор холодных концов термопары. На второй вход 2ТРМ0-Щ11.У можно подключить датчик, который будет измерять температуру холодных концов термопары, и эта величина будет использоваться при компенсации. Эта функция позволяет отказаться от использовании дорогостоящих термокомпенсационных проводов при работе термоэлектрическими преобразователями (термопарами) подключенными к первому входу.

    Главные преимущества двухканального измерителя с универсальным входом 2ТРМ0-х.У:

    • Улучшенная помехоустойчивость: 2ТРМ0-х.У полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А;
    • Повышенная надежность: наработка на отказ составляет 100 000 часов;
    • Повышенная точность измерений: погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5);
    • Межповерочный интервал – 3 года;
    • Гарантийный срок обслуживания 2ТРМ0-х.У составляет 5 лет;
    • Улучшенные показатели климатического исполнения: допустимый диапазон рабочих температур от –20 до +50 °С;
    • Универсальные входы: прибор поддерживает все наиболее распространенные типы датчиков;
    • Расширенный диапазон напряжений питания: 90...245 В частотой 47...63 Гц;
    • Встроенный источник питания 24 В во всех модификациях 2ТРМ0-х.У для питания активных датчиков или других низковольтных цепей АСУ;
    • Прибор выпускается в щитовом корпусе типа Щ3, степень защиты IP54.

    Основные функции двухканального измерителя с универсальным входом 2ТРМ0-х.У:

    • Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и прочее;
    • Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа;
    • Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода);
    • Вычисление разности двух измеряемых величин (ΔТ = Т1 – Т2);
    • Индикация текущих значений измеренных величин Т1,Т2 или их разности на встроенном 4-х разрядном светодиодном цифровом индикаторе;
    • Импульсный источник питания 90...245 В 47...63 Гц;
    • Встроенный источник питания 24 В для активных датчиков во всех модификациях прибора;
    • Программирование кнопками на лицевой панели прибора;
    • Сохранение настроек при отключении питания;
    • Защита настроек от несанкционированных изменений;

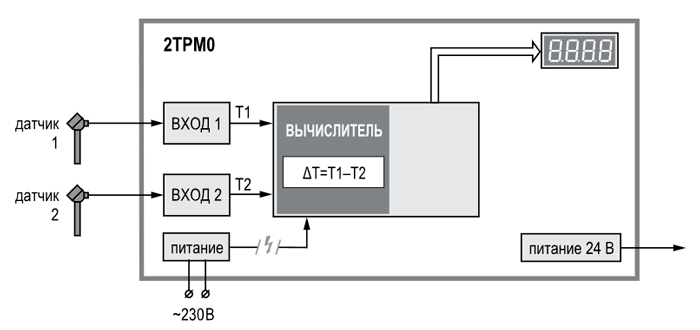

    Функциональная схема двухканального измерителя с универсальным входом 2ТРМ0-х.У:

    Рис.1. Функциональная схема

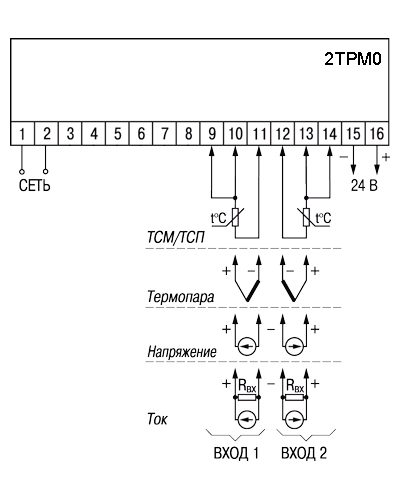

    Схемы подключения двухканального измерителя с универсальным входом 2ТРМ0-х.У:

    Рис.2. Схема подключения 2ТРМ0-х.У

  • Технические характеристики двухканального измерителя с универсальным входом 2ТРМ0-х.У:

    Параметр Значение
    Универсальные входы
    Количество универсальных входов 2
    Типы входных датчиков и сигналов см. таблицу ниже «Характеристики измерительных датчиков»
    Время опроса одного входа:
    – для термопреобразователей сопротивления
    – для других датчиков
    не более 0,8 с
    не более 0,4 с
    Предел основной приведенной погрешности измерения:
    – для термоэлектрическихпреобразователей
    – для других датчиков
    ±0,5 %
    ±0,25 %
    Код b1-0
    (b2-0)    		 Тип датчика Диапазон измерений Разрешающая способность*
    Характеристики измерительных датчиков
    01 ТСМ (Cu50) W100=1.426 –50…+200 °С 0,1 °С
    09 ТСМ (50М) W100=1.428 –200…+200 °С 0,1 °С
    07 ТСП (Pt50) W100=1.385 –200…+850 °С 0,1 °С
    08 ТСП (50П) W100=1.391 –240…+1100 °С 0,1 °С
    00 ТСМ (Cu100) W100=1.426 –50…+200 °С 0,1 °С
    14 ТСМ (100М) W100=1.428 –200…+200 °С 0,1 °С
    02 ТСП (Pt100) W100=1.385 –200…+850 °С 0,1 °С
    03 ТСП (100П) W100=1.391 –240…+1100 °С 0,1 °С
    29 ТСН (100Н) W100=1.617 –60…+180 °С 0,1 °С
    30 ТСМ (Cu500) W100=1.426 –50…+200 °С 0,1 °С
    31 ТСМ (500М) W100=1.428 –200…+200 °С 0,1 °С
    32 ТСП (Pt500) W100=1.385 –200…+850 °С 0,1 °С
    33 ТСП (500П) W100=1.391 –250…+1100 °С 0,1 °С
    34 ТСН (500Н) W100=1.617 –60…+180 °С 0,1 °С
    35 ТСМ (Cu1000) W100=1.426 –50…+200 °С 0,1 °С
    36 ТСМ (1000М) W100=1.428 –200…+200 °С 0,1 °С
    37 ТСП (Pt1000) W100=1.385 –200…+850 °С 0,1 °С
    38 ТСП (1000П) W100=1.391 –250…+1100 °С 0,1 °С
    39 ТСН (1000Н) W100=1.617 –60…+180 °С 0,1 °С
    15 ТСМ (53М) W100=1.426 (гр. 23) –50…+200 °С 0,1 °С
    04 термопара ТХК (L) –200…+800 °С 0,1 °С
    20 термопара ТЖК (J) –200…+1200 °С 0,1 °С
    19 термопара ТНН (N) –200…+1300 °С 0,1 °С
    05 термопара ТХА (K) –200…+1360 °С 0,1 °С
    17 термопара ТПП (S) –50…+1750 °C 0,1 °С
    18 термопара ТПП (R) –50…+1750 °C 0,1 °С
    16 термопара ТПР (В) +200…+1800 °C 0,1 °С
    21 термопара ТВР (А-1) 0…+2500 °С 0,1 °С
    22 термопара ТВР (А-2) 0…+1800 °C 0,1 °С
    23 термопара ТВР (А-3) 0…+1800 °C 0,1 °С
    24 термопара ТМК (Т) –200…+400 °C 0,1 °С
    12 ток 0…5 мА 0…100 % 0,1 %
    11 ток 0…20 мA 0…100 % 0,1 %
    10 ток 4…20 мА 0…100 % 0,1 %
    06 напряжение –50…+50 мВ 0…100 % 0,1 %
    13 напряжение 0…1 В 0…100 % 0,1 %

    * При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С.

  • Комплект поставки 2ТРМ0-х.У

    № Наименование 2ТРМ0-Д.У 2ТРМ0-Щ1.У,
    2ТРМ0-Щ2.У,
    2ТРМ0-Щ11.У,
    2ТРМ0-Н.У
    1 Двухканальный измеритель с универсальным входом 2ТРМ0-х.У в выбранном исполнении 1 1
    2 Резистор С2-29В 50 Ом 0,1% 125ppm/°C 2 2
    3 Комплект крепежных элементов - 1
    4 Руководство по эксплуатации 1 1
    5 Паспорт и Гарантийный талон 1 1
    6 Методика поверки (по требованию заказчика) 1 1

    Дополнительная комплектация 2ТРМ0-х.У

    (Поставляется за отдельную плату)

    № Наименование
    1 Делитель напряжения РД10
