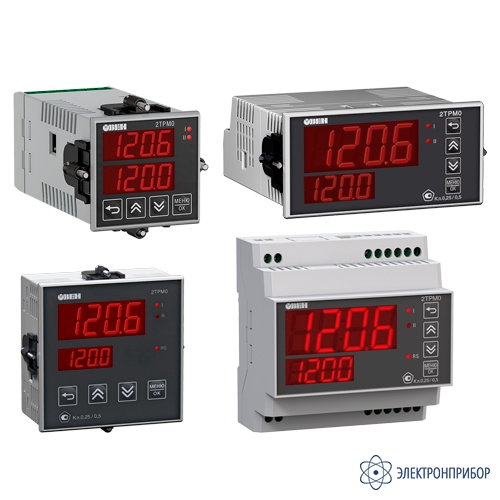

2ТРМ0-х.У2 — двухканальный измеритель с универсальным входом

Код товара: 67335
  • 17023-08
    8 вариантов исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      3 года

    • Госреестр СИ РФ

      17023-08 до 09.07.2028

    • Производитель

      ОВЕН

    Сертификаты

    Назначение двухканального измерителя с универсальным входом 2ТРМ0-х.У2:

    2ТРМ0-х.У2 – промышленный двухканальный измеритель, предназначенный для измерения температуры, давления, влажности, расхода, уровня и других физических величин в различных отраслях промышленности. Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.

    Варианты исполнения двухканального измерителя с универсальным входом 2ТРМ0-х.У2:

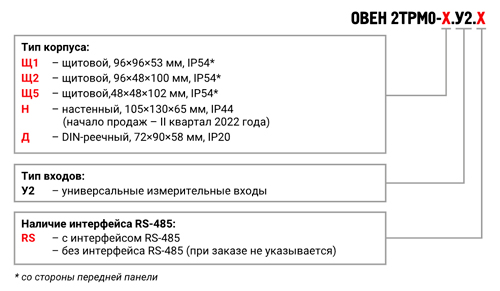

    Регулятор 2ТРМ0-х.У2 выпускается в корпусах 5 типов: для крепления в щит Щ1, Щ2, Щ5, на DIN-рейку и для крепления на стену Н.  А также может поставлять с интерфейсом RS-485 или без него.

    Функциональные возможности двухканального измерителя с универсальным входом 2ТРМ0-х.У2:

    • Два универсальных входа для подключения широкого спектра датчиков;
    • Возможность включения в систему диспетчеризации и передачи данных на верхний уровень по интерфейсу RS-485;
    • Одновременное отображение текущих показаний по двум каналам на двух цифровых индикаторах;
    • Вычисление разности двух физических величин;
    • Масштабирование шкалы для каждого входа;
    • Цифровая фильтрация и коррекция входного сигнала.

    Преимущества двухканального измерителя с универсальным входом 2ТРМ0-х.У2:

    • Монтаж. Простой и удобный монтаж кабельных линий, благодаря «лифтовому» механизму клеммных колодок;
    • Индикация. Индикатор текущей измеренной температуры увеличен с 14 до 20 мм;
    • Навигация. Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке «Назад» на лицевую панель прибора;
    • Простота. Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора;
    • Эксплуатация. Расширенный температурный диапазон обеспечивает надлежащую работу прибора в суровых климатических условиях при температуре от -40 до +50 ⁰С;
    • Диспетчеризация. Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.

    Сравнительная таблица линеек двухканального измерителя 2ТРМ0:

    Отличительный критерий 2ТРМ0-х.У 2ТРМ0-х.У2
    Корпус
    Цифровой индикатор Один Два
    Кнопки управления Три Четыре
    Клеммная колодка Лепестковая Лифтовая
    Высота индикатора 14 мм 20 мм
    Монтаж в щит Одна плоскость, штыревой зацеп Одна или две плоскости, «трещетка»
    Шунт для входных сигналов тока Внешний Встроенный
    RS-485 Отсутствует По заказу
    Уплотнитель для обеспечения IP Съемный Встроенный
    Корпусное исполнение Щ5, 48×48 мм Нет Есть
    Встроенный источник питания 24 В Есть Есть (только для исполнения без RS-485)

    Диспетчеризация двухканального измерителя с универсальным входом 2ТРМ0-х.У2:

    Наличие интерфейса RS-485 позволяет включать 2ТРМ0-х.У2 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и другие с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля.

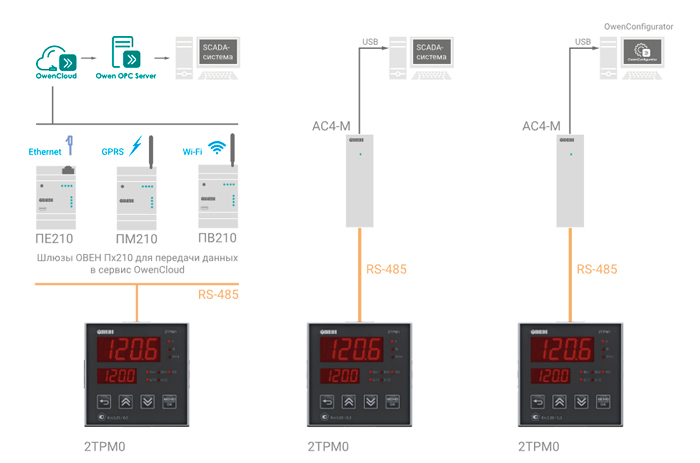

    Рис.1. Диспетчеризация

    Визуализация двухканального измерителя с универсальным входом 2ТРМ0-х.У2:

    Для оперативной и точной оценки ситуации производственных процессов - эффективным средством является система мониторинга или визуализации. Система мониторинга заменяет множество дорогих механических самописцев всего одним ПК или панелью оператора. Благодаря наличию интерфейса RS-485 у прибора 2ТРМ0 имеется возможность подключения к панели оператора, визуализация которой позволяет упростить взаимодействие оператора с технологическим процессом.

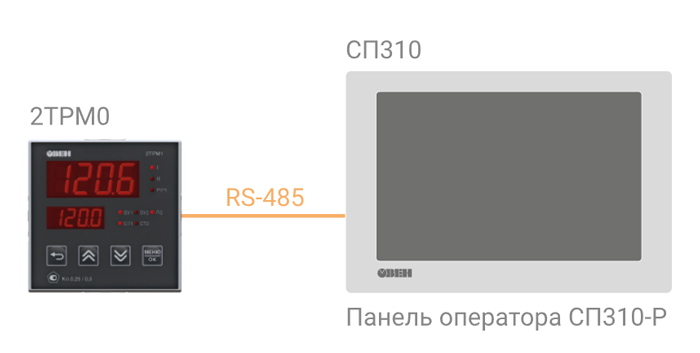

    Рис.2. Визуализация

    Функциональная схема двухканального измерителя с универсальным входом 2ТРМ0-х.У2:

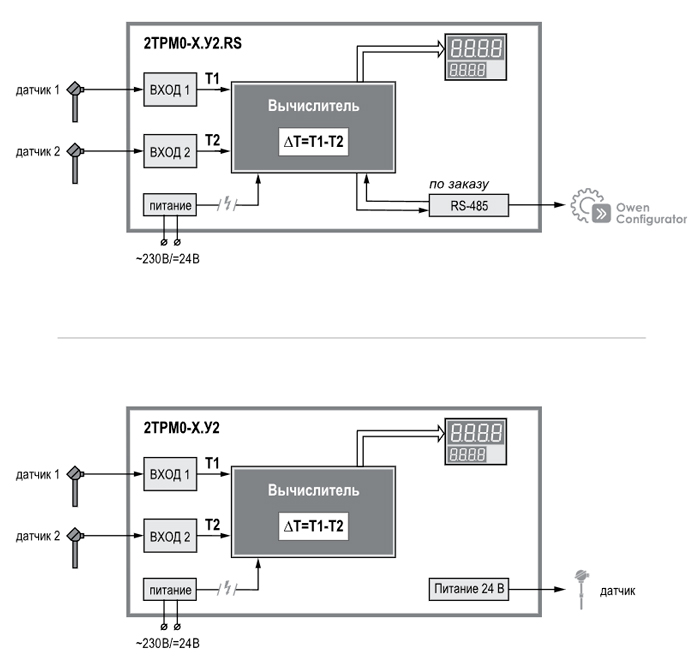

    Рис.3. Функциональная схема

    Схемы подключения двухканального измерителя с универсальным входом 2ТРМ0-х.У2:

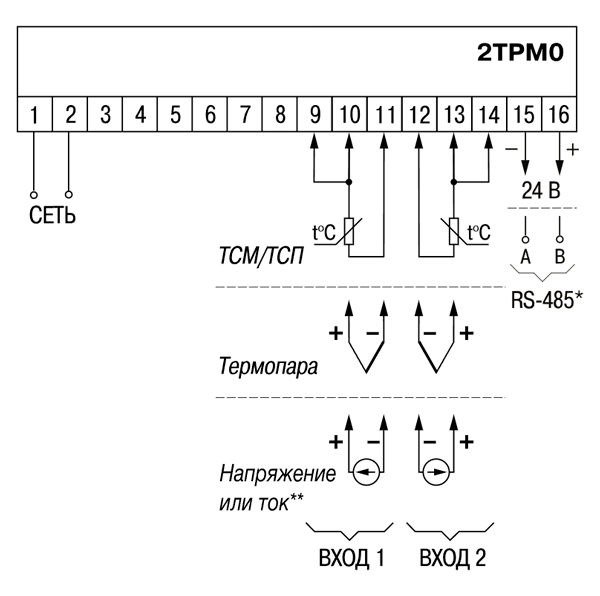

    Рис.4. Схема подключения 2ТРМ0-х.У2

    * для моделей с RS-485.

    ** Перед подключением токового датчика, на боковой стороне прибора необходимо перевести DIP-переключатель для каждого входа в положение ON.

  • Технические характеристики двухканального измерителя с универсальным входом 2ТРМ0-х.У2:

    Параметр Значение
    Напряжение питания переменного тока ~90…264 В (номинальное 230 В)
    Напряжение постоянного тока =21...120 В (номинальное 24 В)
    Частота напряжения питания 50, 60 Гц
    Потребляемая мощность не более 10 ВА
    Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В (только для исполнения без RS-485)
    Максимально допустимый ток источника питания 50 мА
    Универсальные входы
    Количество универсальных входов 2
    Типы входных датчиков и сигналов см. таблицу ниже «Характеристики измерительных датчиков»
    Время опроса входа Не более 1 секунды
    Предел основной приведенной погрешности измерения:
    – для термоэлектрических преобразователей с включенной компенсацией холодного спая
    – для остальных типов датчиков

    ±0,5 %;
    ±0,25 %
    Корпус:
    – щитовой Щ1
    – щитовой Щ2
    – щитовой Щ5
    – DIN-реечный
    96×96×53 мм, IP54*;
    96×48×100 мм, IP54*;
    48×48×103 мм, IP54*;
    72×90×58 мм, IP20
    Условия эксплуатации:
    – температура окружающего воздуха
    – атмосферное давление
    – относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)
    -40...+50 °С;
    84...106,7 кПа;
    не более 85 %
    Обозначение Тип датчика Диапазон измерений Разрешающая способность
    Характеристики измерительных датчиков
    C 50 ТСМ (Cu50) W100=1.426 –50…+200 °С 0,1 °С
    50 C ТСМ (50М) W100=1.428 –180…+200 °С 0,1 °С
    P 50 ТСП (Pt50) W100=1.385 –200…+850 °С 0,1 °С
    50 P ТСП (50П) W100=1.391 –200…+850 °С 0,1 °С
    C100 ТСМ (Cu100) W100=1.426 –50…+200 °С 0,1 °С
    100C ТСМ (100М) W100=1.428 –180…+200 °С 0,1 °С
    P100 ТСП (Pt100) W100=1.385 –200…+850 °С 0,1 °С
    100P ТСП (100П) W100=1.391 –200…+850 °С 0,1 °С
    100n ТСН (100Н) W100=1.617 –60…+180 °С 0,1 °С
    C500 ТСМ (Cu500) W100=1.426 –50…+200 °С 0,1 °С
    500C ТСМ (500М) W100=1.428 –180…+200 °С 0,1 °С
    P500 ТСП (Pt500) W100=1.385 –200…+850 °С 0,1 °С
    500P ТСП (500П) W100=1.391 –200…+850 °С 0,1 °С
    500n ТСН (500Н) W100=1.617 –60…+180 °С 0,1 °С
    C 1.0 ТСМ (Cu1000) W100=1.426 –50…+200 °С 0,1 °С
    1.0 C ТСМ (1000М) W100=1.428 –180…+200 °С 0,1 °С
    P 1.0 ТСП (Pt1000) W100=1.385 –200…+850 °С 0,1 °С
    1.0 P ТСП (1000П) W100=1.391 –200…+850 °С 0,1 °С
    1.0 n ТСН (1000Н) W100=1.617 –60…+180 °С 0,1 °С
    C 53 ТСМ (53М) W100=1.426 (гр. 23) –50…+200 °С 0,1 °С
    Термоэлектрические преобразователи
    tC. L термопара ТХК (L) –200…+800 °С 0,1 °С
    tC. J термопара ТЖК (J) 0…+900 °С 0,1 °С
    tC. n термопара ТНН (N) –200…+1300 °С 0,2 °С
    tC.HA термопара ТХА (K) –200…+1300 °С 0,2 °С
    tC. S термопара ТПП (S) 0…+1600 °C 0,2 °С
    tC. r термопара ТПП (R) 0…+1600 °C 0,2 °С
    tC. b термопара ТПР (В) +600…+1800 °C 0,2 °С
    tC.A1 термопара ТВР (А-1) +1000…+2500 °С 0,4 °С
    tC.A2 термопара ТВР (А-2) +1000…+1800 °C 0,2 °С
    tC.A3 термопара ТВР (А-3) +1000…+1800 °C 0,2 °С
    tC. t термопара ТМК (Т) –200…+400 °С 0,1 °С
    tC.dL Typ.L (DIN 43710)** 0…+900 °С 0,1 °С
    tC. E ТХКн (Е) –200…+900 °С 0,1 °С
    Пирометры
    Plr.1 Пирометр РК-15 +400…+1500 °С 0,1 °С
    Plr.2 Пирометр РК-20 +600…+2000 °С 0,1 °С
    Plr.3 Пирометр РС-20 +900…+2000 °С 0,1 °С
    Plr.4 Пирометр РС-25 +1200…+2500 °С 0,1 °С
    Унифицированные сигналы
    i 0.5 ток 0…5 мА 0…100 % 0,01 мА
    i 0.20 ток 0…20 мA 0…100 % 0,01 мА
    i 4.20 ток 4…20 мА 0…100 % 0,01 мА
    U -5.5 напряжение –50…+50 мВ 0…100 % 0,01 мВ
    U 0.1 напряжение 0…1 В 0…100 % 0,1 мВ

    Примечания:
    * Со стороны передней панели.
    ** С учетом компенсации температуры от ДХС.

  • Комплект поставки 2ТРМ0-х.У2

    № Наименование 2ТРМ0-Д.У2,
    2ТРМ0-Д.У2.RS    		 2ТРМ0-Щ1.У2,
    2ТРМ0-Щ1.У2.RS,
    2ТРМ0-Щ2.У2,
    2ТРМ0-Щ2.У2.RS,
    2ТРМ0-Щ5.У2,
    2ТРМ0-Щ5.У2.RS
    1 Двухканальный измеритель с универсальным входом 2ТРМ0-х.У2 в выбранном исполнении 1 1
    2 Уплотнительная прокладка - 1
    3 Комплект крепежных элементов - 1
    4 Руководство по эксплуатации 1 1
    5 Паспорт и Гарантийный талон 1 1
