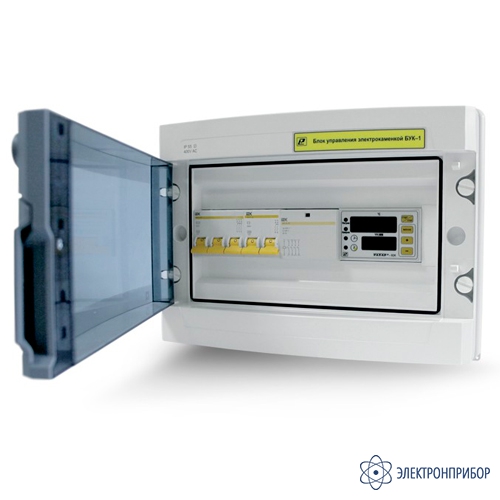

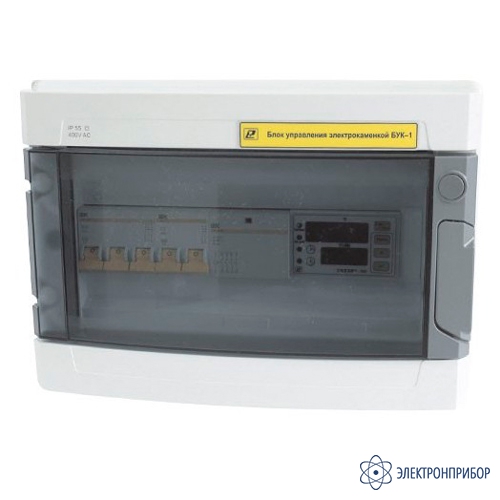

БУК–1 — блок управления электрокаменкой

Код товара: 67700
  • Блок управления электрокаменкой БУК–1 Блок управления электрокаменкой БУК–1
    4 варианта исполнения

    • Гарантия

      1 год

    • Производитель

      РЭЛСИБ

    Назначение блока управления электрокаменкой БУК–1:

    Блок управления электрокаменкой БУК–1 предназначен для управления работой электрокаменки с однофазным или трехфазным включением на симметричную нагрузку. В качестве датчика температуры для блока применяется датчик температуры на основе полупроводникового чувствительного элемента ТС1047. Рекомендуется применять датчик температуры со встроенным термовыключателем ТС.п/п.сауна.

    Блок позволяет:
    а) автоматически включать электрокаменку через заданное время, поддерживая заданную температуру в сауне;
    б) автоматически отключать электрокаменку через заданное время;
    в) отключать электрокаменку в случае аварийных режимов: – срабатывание защитного термовыключателя; – выхода из стоя датчика температуры; – короткого замыкания нагрузки.

    Описание блока управления электрокаменкой БУК–1:

    Модификации блока управления каменкой

    Номинальное напряжение питания, мощность электрокаменки, номинал встроенного автоматического выключателя в зависимости от модификации блока. Допустимое отклонение напряжения питания от номинала ±10%, частота 50 ±1Гц.

    Модификация блока Напряжение питания Мощность нагревателей, кВт Автоматический выключатель
    БУК–1–1–6,0 220В 1ф. 1N 6,0 1П 32A
    БУК–1–3–6,0 380В 3ф. 1N 6,0 3П 13A
    БУК–1–3–9,0 380В 3ф. 1N 9,0 3П 20A
    БУК–1–3–12,0 380В 3ф. 1N 12,0 3П 25A

    Блок позволяет подключить дополнительную нагрузку, например лампы освещения сауны, суммарной мощностью не более 400 Вт. Блок имеет вход для подключения термовыключателя, при срабатывании (превышении температуры) контакты термовыключателя должны размыкаться.

    БУК-1 обеспечивает индикацию выхода температуры за пределы измеряемого диапазона:
    - выше верхней границы диапазона, при этом на цифровом индикаторе мигает символ «–A»;
    - ниже нижней границы диапазона, при этом на цифровом индикаторе мигает символ «_A».

    Блок управления электрокаменкой обеспечивает индикацию при обрыве в цепи датчика температуры, при этом на цифровом индикаторе отображается символ «¬_A» и мигает индикатор «Авария». Блок обеспечивает индикацию срабатывания термовыключателя, при этом мигает индикатор «Авария».

    Схемы подключения блоков БУК-1


                            Схема подключения блоков типа БУК-1-3-6,0; БУК-1-3-9,0; БУК-1-3-12,0                              Схема подключения блока типа БУК-1-1-6,0

    Условные обозначения:
    QF1, QF2 – автоматический выключатель;
    KM1 – контактор модульный;
    А1 – терморегулятор;
    FU – держатель предохранителя 2А/250В;
    1 – 5, N – клеммы;
    Шина N – шина нейтрали;
    Шина РЕ – шина заземления.

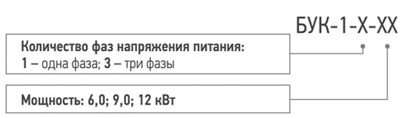

    Варианты исполнения блока управления электрокаменкой БУК–1:

    Особенности блока управления электрокаменкой БУК–1:

    • Высокая точность контроля и поддержания температуры;
    • Одновременная индикация температуры и времени;
    • Дополнительная защита от повышения температуры;
    • Эргономичный, влагозащищенный корпус;
    • Продуманный пользовательский интерфейс.

  • Технические характеристики блока управления электрокаменкой БУК–1:

    Параметр БУК–1–1–6,0 БУК–1–3–6,0 БУК–1–3–9,0 БУК–1–3–12,0
    Напряжение питания 220В 1ф. 1N 380В 3ф. 1N 380В 3ф. 1N 380В 3ф. 1N
    Мощность нагревателей, кВт 6,0 6,0 9,0 12,0
    Автоматический выключатель 1П 32А 3П 13А 3П 20А 3П 25A
    Диапазон измерения и регулирования (задания уставки) температуры от -40 до +125°С
    Пределы допускаемой погрешности измерения температуры ±3°С
    Шаг установки температуры ±0,1°С
    Диапазон установки времени до включения электрокаменки От 0 до 24 ч с шагом 1 мин
    Диапазон установки времени до выключения электрокаменки От 1 мин до 6 ч с шагом 1 мин
    Потребляемая мощность Не более 15,0 ВА (без учета мощности нагрузки)
    Средняя наработка на отказ Не менее 20000 ч
    Габаритные размеры 305 х 215 х 120 мм
    Масса Не более 2,5 кг

  • Комплект поставки БУК–1

    № Наименование Количество
    1 Блок управления электрокаменкой БУК–1 в соответствующей модификации 1
    2 Руководство по эксплуатации 1
