Ратар 01, Ратар01

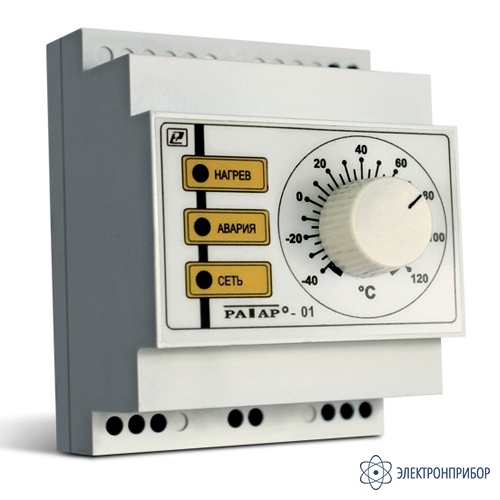

Ратар-01 — терморегулятор универсальный
Код товара: 67606-
-
Гарантия
1 год
-
Производитель
Сертификаты
Назначение терморегулятора универсального Ратар-01:
Терморегулятор Ратар-01 предназначен для контроля и поддержания температуры и применяется в качестве встроенного блока управления тепловыми электрическими котлами, водонагревателями, электрическими термокамерами и другими системами.
Описание терморегулятора универсального Ратар-01:
Измерение температуры при помощи датчиков:
- преобразователей термоэлектрических типа ХК(L);
- термопреобразователей полупроводниковых (п/п) с аналоговым выходом (датчик температуры ТС1047 фирмы «Microchip»).Возможно использование терморегулятора в «режиме охладителя» при подключении электрохолодильной техники к нормально-замкнутым контактам реле терморегулятора.
Регулятор Ратар-01.п/п имеет дополнительный вход, который можно использовать для дополнительной защиты объекта регулирования при подключении к регулятору термовыключателя, датчика уровня и т.д. Например, при подключении кондуктометрического датчика уровня и понижении уровня жидкости ниже заданного, происходит размыкание контактов реле терморегулятора. При повышении уровня – контакты вновь замыкаются.
Варианты исполнения терморегулятора универсального Ратар-01:
Особенности терморегулятора универсального Ратар-01:
- Дополнительный вход для подключения датчика уровня (в исполнении с п/п датчиком);
- Возможность подключения дополнительных устройств температурной защиты: термореле, термовыключателей и т.д.;
- Простота и удобство в работе;
- Крепление на DIN-рейку.
-
-
Технические характеристики терморегулятора универсального Ратар-01:
Параметр Ратар-01.п/п Ратар-01.ХК(L) Диапазон измерения и регулирования температуры -40…+120⁰С 0…+500⁰С Точность задания уставки ±5⁰С ±10⁰С Гистерезис Не более 3ºС Время срабатывания режима «снижение уровня теплоносителя» В течение не более (1,5±1,0) с - Время включения и выключения реле 2 с Тип выходного устройства э/м реле Напряжение питания (220±22)В Максимальный ток терморегулятора, коммутируемый реле, при активной и индуктивной нагрузке Не более 12 А при cosφ≥0,6 Наличие дополнительного входа для подключения датчика уровня или контактного устройства + - Температура эксплуатации +5…+55⁰С Габаритные размеры 72 х 88 х 54 мм Масса Не более 0,4 кг -
Комплект поставки Ратар-01
№ Наименование Количество 1 Терморегулятор универсальный Ратар-01 в соответствующей модификации 1 2 Руководство по эксплуатации 1 Дополнительная комплектация Ратар-01:
(Поставляется за отдельную плату)
№ Наименование 1 Термопары с кабельным выводом для терморегулятора Ратар-01.ХК(L) 2 Полупроводниковые термопреобразователи для терморегулятора Ратар-01.п/п 3 Кондуктометрические датчики уровня для терморегулятора Ратар-01.п/п -
Модификации Ратар-01
-
