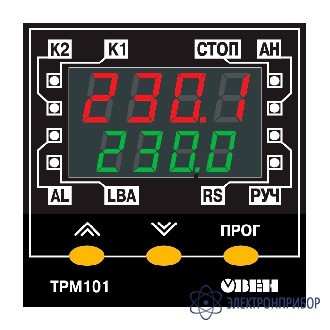

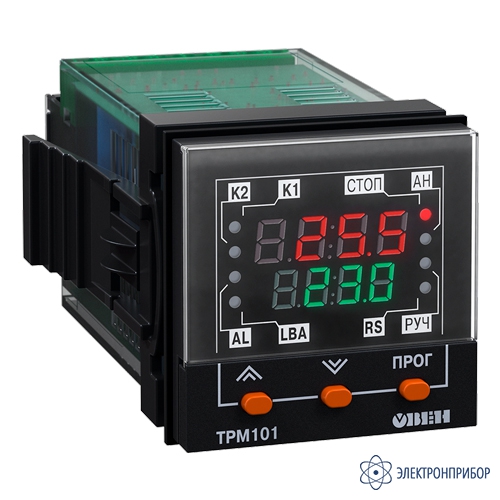

ТРМ101 — ПИД-регулятор с универсальным входом и интерфейсом RS-485
Код товара: 68044-
Назначение ПИД-регулятора с универсальным входом и интерфейсом RS-485 ТРМ101:
ПИД-регулятор температуры, давления или других физических величин в различных технологических процессах ТРМ101 предназначен для точного поддержания заданных параметров. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического и вакуум-формовочного оборудования. Класс точности регулятора 0,5. ПИД-регулятор температуры, давления и другого выпускается в щитовом корпусе типа Щ5, степень защиты IP54 со стороны передней панели.
Варианты исполнения ПИД-регулятора с универсальным входом и интерфейсом RS-485 ТРМ101:
Функциональные возможности ПИД-регулятора с универсальным входом и интерфейсом RS-485 ТРМ101:
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности;
- ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»;
- Автонастройка ПИД-регулятора по современному эффективному алгоритму;
- Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2;
- Сигнализация о возникновении аварийной ситуации двух типов: о выходе регулируемой величины за заданные пределы, об обрыве в цепи регулирования (LBA);
- Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА;
- Бесконтактное управление нагрузкой через внешнее твердотельное реле;
- Встроенный интерфейс RS-485 (протокол ОВЕН);
- Конфигурирование ПИД-регулятора температуры, давления и других величин осуществляется на ПК или с передней панели прибора;
- Уровни защиты параметров для разных групп специалистов;
- Два выхода в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для подключения твердотельного реле.

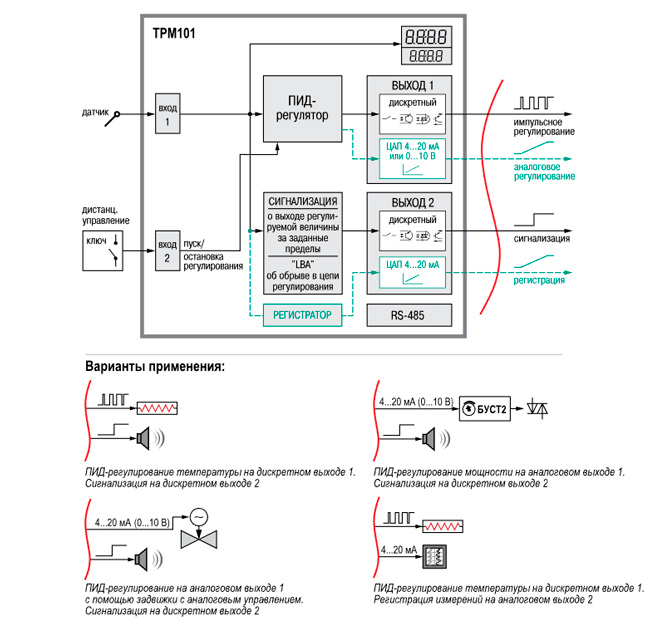

Функциональная схема ПИД-регулятора с универсальным входом и интерфейсом RS-485 ТРМ101:
Рис.1. Функциональная схема
Универсальный измерительный вход
Терморегулятор ТРМ101 имеет один универсальный вход (вход 1) для подключения датчиков следующих типов:
- термопреобразователей соротивления ТСМ 50М/100М, ТСП 50П/100П, ТСМ гр.23, ТСП гр.21, Pt100;
- термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В), ТМК(Т), ТВР (А-1, А-2, А-3);
- датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В, –50…+50 мВ.
Дополнительный вход для дистанционного управления
К дополнительному входу (вход 2) ТРМ101 можно подключить внешний ключ для дистанционного пуска/остановки регулирования.
Цифровая фильтрация и коррекция входного сигнала
ТРМ101 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика ("сдвиг", "наклон").
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
ПИД-регулятор
Прибор ТРМ101 осуществляет ПИД-регулирование измеренной величины, управляя "нагревателем" или "холодильником". Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).
Терморегулятор ТРМ101 управляет нагрузкой одним из двух методов:
- импульсным (если выход ПИД-регулятора – э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле);
- аналоговым (если выход ПИД-регулятора – ЦАП 4...20 мА или 0...10 В).
Аварийная сигнализация о выходе регулируемой величины за заданные пределы
Терморегулятор ТРМ101 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал в одном из следующих случаев, когда значение измеренной величины:
- выходит за заданный диапазон;
- превышает уставку регулятора на заданную величину;
- меньше уставки регулятора на заданную величину;
- находится в заданном диапазоне;
- аналог. п. 1 с блокировкой 1-го срабатывания;
- аналог. п. 2 с блокировкой 1-го срабатывания;
- аналог. п. 3 с блокировкой 1-го срабатывания;
- превышает заданную величину по абсолютному значению;
- меньше заданной величины по абсолютному значению;
- аналог. п. 8 с блокировкой 1-го срабатывания;
- аналог. п. 9 с блокировкой 1-го срабатывания.
Тип аварийной сигнализации задается пользователем.
Сигнализация об обрыве контура регулирования (LBA)
Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.
Выходные устройства прибора ТРМ101
В приборе устанавливаются два выходных устройства (ВУ).
Выходное устройство ПИД-регулятора (ВУ1) может быть следующих типов:
- э/м реле;
- транзисторная оптопара;
- симисторная оптопара;
- выход для управления внешним твердотельным реле;
- цифроаналоговый преобразователь "параметр – ток 4...20 мА";
- цифроаналоговый преобразователь "параметр – напряжение 0...10 В".
ВУ2 может быть:
- ключевым (э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле) для подключения внешнего устройства сигнализации или блокировки оборудования;
- аналоговым (ЦАП 4...20 мА) для подключения регистрирующего устройства.
Интерфейс RS-485
В ТРМ101 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.
Интерфейс RS-485 позволяет:
- конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
- передавать в сеть текущие значения измеренной величины и выходной мощности регулятора, а также любых программируемых параметров.
Подключение ТРМ101 к ПК производится через адаптер ОВЕН АС3-М или АС4.
При интеграции ТРМ101 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
Компания ОВЕН бесплатно предоставляет для ТРМ101:
- драйвер для Trace Mode;
- OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
- библиотеки WIN DLL для быстрого написания драйверов.

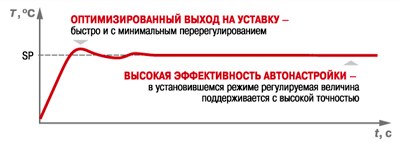

Рис.2. Режим автонастройки ПИД-регулятора ТРМ101
Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора: разработан компанией ОВЕН совместно с ведущими российскими учеными.
При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования, а также постоянную времени цифрового фильтра и период следования управляющих импульсов.
Схемы подключения ПИД-регулятора для управления задвижками и трехходовыми клапанами ТРМ12-х.У2.хх:

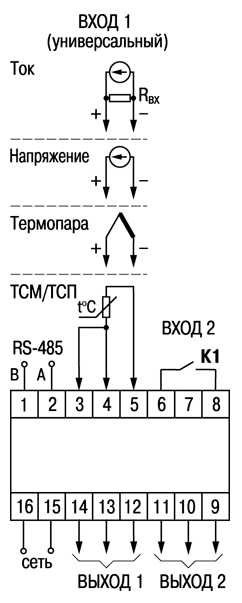

Рис.3. Схема подключения

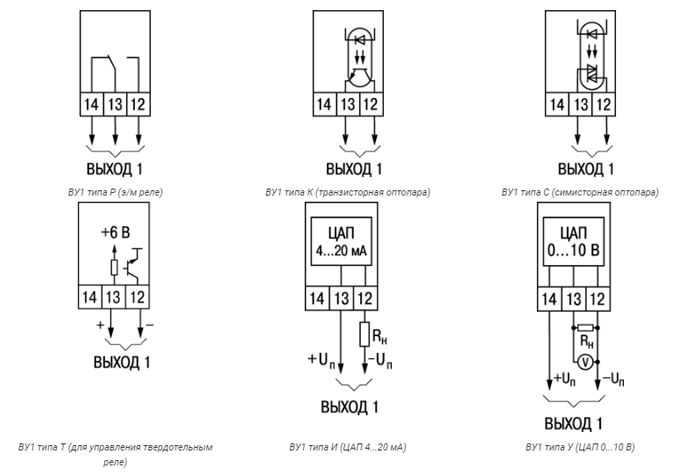

Рис.4. Схемы подключения выходного устройства 1 (ВУ1)

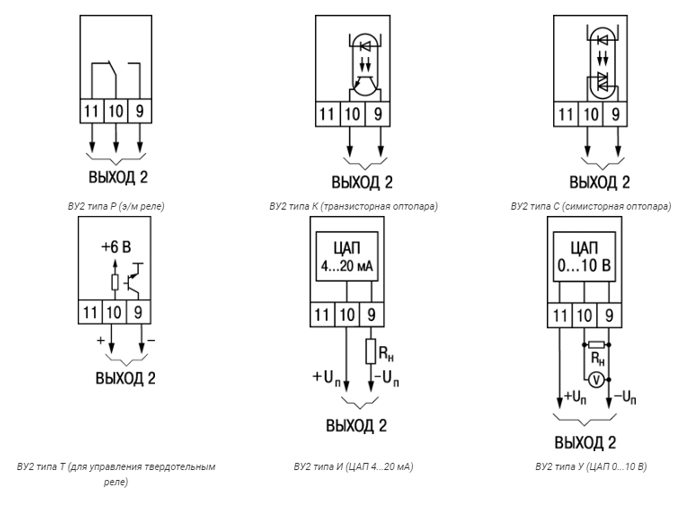

Рис.5. Схемы подключения выходного устройства 2 (ВУ2)
-
Технические характеристики ПИД-регулятора с универсальным входом и интерфейсом RS-485 ТРМ101:
Параметр Значение Напряжение питания 90…245 В частотой 47...63 Гц Универсальный вход 1 Предел допустимой основной погрешности измерения входного параметра ±0,5 % Входное сопротивление при подключении источника сигнала:
– тока
– напряжения
100 Ом ± 0,1 %
не менее 100 кОмДополнительный вход 2 Сопротивление внешнего ключа:
– в состоянии «замкнуто»
– в состоянии «разомкнуто»
0...1 кОм
более 100 кОмВыходы Количество выходных устройств 2 Интерфейс связи Тип интерфейса RS-485 Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с Корпус Тип корпуса и его габаритные размеры (без элементов крепления) щитовой Щ5, 48×48×102 мм Степень защиты корпуса IP54 (со стороны передней панели) Условия эксплуатации Температура воздуха, окружающего корпус прибора +1…+50 °C Атмосферное давление 86...106,7 кПа Относительная влажность воздуха (при 35 °C) 30...85 % Код in-t Тип датчика Диапазон измерений Характеристики выходных устройств r385 ТСП50 W100 = 1.385 –200…+750 °С r.385 ТСП100 W100 = 1.385 (Pt 100) –200…+750 °С r391 ТСП50 W100 = 1.391 –200…+750 °С r.391 ТСП100 W100 = 1.391 –200…+750 °С r-21 ТСП гр. 21 (R0=46 Oм, W100 = 1.391) –200…+750 °С r426 ТСМ50 W100 = 1.426 –50…+200 °С r.426 ТСМ100 W100 = 1.426 –50…+200 °С r-23 ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) –50…+200 °С r428 ТСМ50 W100 = 1.428 –190…+200 °С r.428 ТСМ100 W100 = 1.428 –190…+200 °С E_A1 термопара ТВР (А-1) 0…+2500 °С E_A2 термопара ТВР (А-2) 0…+1800 °C E_A3 термопара ТВР (А-3) 0…+1800 °C E_ _b термопара ТПР (В) +200…+1800 °C E_ _J термопара ТЖК (J) –200…+1200 °С E_ _K термопара ТХА (K) –200…+1300 °С E_ _L термопара ТХК (L) –200…+800 °С E_ _n термопара ТНН (N) –200…+1300 °С E_ _r термопара ТПП (R) 0…+1750 °C E_ _S термопара ТПП (S) 0…+1750 °C E_ _t термопара ТМК (Т) –200…+400 °C i 0_5 ток 0…5 мА 0…100 % i 0.20 ток 0…20 мA 0…100 % i 4.20 ток 4…20 мА 0…100 % U-50 напряжение –50…+50 мВ 0…100 % U0_1 напряжение 0…1 В 0…100 % Обозначение Тип выходного устройства (ВУ) Электрические характеристики Характеристики выходных устройств Р электромагнитное реле 1 А (ПИД-регулирование);
8 А (сигнализация);
при 220 В 50...60 Гц, cos> 0,4 или 30 В пост. тока
К транзисторная оптопара n–p–n типа 200 мА при 50 В пост. тока С симисторная оптопара 50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) И цифроаналоговый преобразователь «параметр–ток 4…20 мА» нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока У цифроаналоговый преобразователь «параметр–напряжение 0…10 В» нагрузка не менее 2 кОм, напряжение питания 15...32 В Т выход для управления твердотельным реле выходное напряжение 4...6 В;
максимальный выходной ток 50 мА -
Комплект поставки ТРМ101
№ Наименование Количество 1 ПИД-регулятор с универсальным входом и интерфейсом RS-485 ТРМ101 в выбранном исполнении 1 2 Комплект крепежных элементов 1 3 Паспорт и краткая инструкция 1 -
Модификации ТРМ101
-
ТРМ101-ИИ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-ИК, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-ИР, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-ИС, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-ИТ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-ИУ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.ИУ.RSПодобрать аналог -
ТРМ101-КИ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.КИ.RSПодобрать аналог -
ТРМ101-КК, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.КК.RSПодобрать аналог -
ТРМ101-КР, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-КС, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.КС.RSПодобрать аналог -
ТРМ101-КТ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.КТ.RSПодобрать аналог -
ТРМ101-КУ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.КУ.RSПодобрать аналог -
ТРМ101-РИ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.РИ.RSПодобрать аналог -
ТРМ101-РР, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.РР.RSПодобрать аналог -
ТРМ101-РС, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.РС.RSПодобрать аналог -
ТРМ101-РТ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.РТ.RSПодобрать аналог -
ТРМ101-РУ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.РУ.RSПодобрать аналог -
ТРМ101-СИ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.СИ.RSПодобрать аналог -
ТРМ101-СК, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-СР, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-СС, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.СС.RSПодобрать аналог -
ТРМ101-СТ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.СТ.RSПодобрать аналог -
ТРМ101-СУ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.СУ.RSПодобрать аналог -
ТРМ101-ТИ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-ТК, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-ТР, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-ТС, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-ТТ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.ТТ.RSПодобрать аналог -
ТРМ101-ТУ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Замена: ТРМ10-Щ5.У2.ТУ.RSПодобрать аналог -
ТРМ101-УИ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-УК, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-УР, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-УТ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог -
ТРМ101-УУ, ПИД-регулятор с универсальным входом и интерфейсом RS-485
Снят с производства
Подобрать аналог
-
-
