ТРМ12-х.У.х — ПИД-регулятор для управления задвижками и трехходовыми клапанами

Код товара: 67939
  • 17023-08
    12 вариантов исполнения

    • Гарантия

      5 лет

    • Межповерочный интервал

      3 года

    • Госреестр СИ РФ

      17023-08 до 09.07.2028

    • Производитель

      ОВЕН

    Сертификаты

    Назначение ПИД-регулятора для управления задвижками и трехходовыми клапанами ТРМ12-х.У.х:

    Терморегулятор ТРМ12-х.У.х предназначен для автоматизации подачи теплоносителя в системе ГВС, газового и парового отопления, в теплообменники пастеризаторов, для управления газовыми горелками, управления положением золотника в холодильных машинах, а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом. Класс точности 0,5 (термопары)/0,25 (другие типы сигналов).

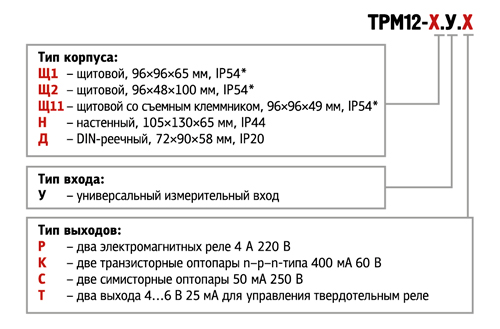

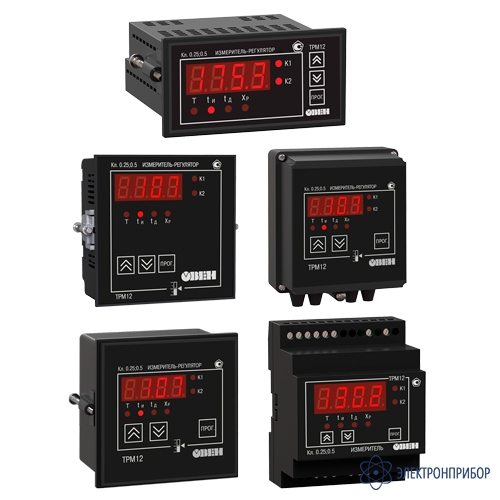

    Варианты исполнения ПИД-регулятора для управления задвижками и трехходовыми клапанами ТРМ12-х.У.х:

     Регулятор ТРМ12-х.У.х выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

    ​

    Особенности ПИД-регулятора для управления задвижками и трехходовыми клапанами ТРМ12-х.У.х в корпусе Щ11:

    Новый ТРМ12-Щ11.У.х полностью повторяет функции выпускаемых ТРМ12 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:

    • Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1 сек. Это позволяет использовать ТРМ12 для измерения высоко динамичных видов сигналов, например давления;
    • Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки;
    • Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264 В (номинал 220 В), так и от источника постоянного напряжения 20…375 В (номинал 24 В).

    Основные функции ПИД-регулятора для управления задвижками и трехходовыми клапанами ТРМ12-х.У.х:

    • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня;
    • Управление электромеханическим приводом запорно-регулирующего (кзр) или трехходового клапана (ПИ-регулирование);
    • ПИД-регулирование измеренной величины в системе «нагреватель–холодильник»;
    • Автонастройка ПИД-регулятора по современному эффективному алгоритму как для системы «нагреватель/ холодильник», так и для задвижки;
    • Импульсный источник питания 90...245 В 47...63 Гц;
    • Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП);
    • Программирование кнопками на лицевой панели прибора;
    • Сохранение настроек при отключении питания;
    • Защита настроек от несанкционированных изменений.

    Преимущества ПИД-регулятора для управления задвижками и трехходовыми клапанами ТРМ12-х.У.х:

    Улучшенная помехоустойчивость. Новый ПИД-регулятор ТРМ10-х.У.хх полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А.

    Повышенная надежность. Наработка на отказ составляет 100 000 часов.

    Повышенная точность измерений. Погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5).

    Увеличенный межповерочный интервал. Межповерочный интервал – 3 года.

    Увеличенный срок гарантии. Гарантийный срок обслуживания ТРМ12-х.У.х составляет 5 лет.

    Улучшенные показатели климатического исполнения. Допустимый диапазон рабочих температур от -20 до +50 °С.

    Универсальный вход. Прибор поддерживает все наиболее распространенные типы датчиков.

    Все возможные типы выходных устройств. Р – э/м реле, К – транзисторная оптопара, С – симисторная оптопара, Т – выход для управления твердотельным реле.

    Расширенный диапазон напряжений питания. 90...245 В частотой 47...63 Гц.

    Встроенный источник питания 24 В во всех модификациях нового ПИД-регулятора ТРМ12. Для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ.

    Усовершенствованная математическая модель ПИД-регулятора. Новый ПИД-алгоритм регулирования.

    Современный алгоритм автонастройки ПИД-регулятора. Автонастройка как для системы «нагреватель/холодильник», так и для 3-х позиционной задвижки с управлением «больше/меньше

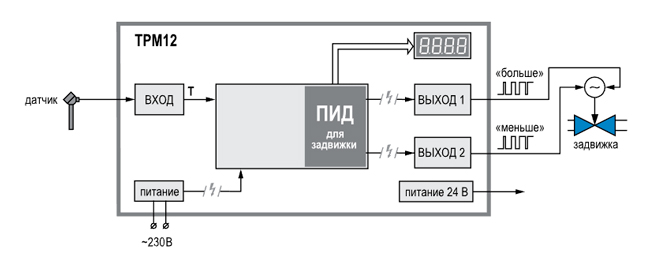

    Функциональная схема ПИД-регулятора для управления задвижками и трехходовыми клапанами ТРМ12-х.У.х:

    Рис.1. Функциональная схема

    Универсальный вход ПИД-регулятора для управления задвижками и трехходовыми клапанами ТРМ12-х.У.х:

    Терморегулятор ТРМ12-х.У.х имеет один универсальный вход для подключения измерительных датчиков:

    • термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
    • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
    • активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

    Все модификации прибора ТРМ12-х.У.х имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.

    Режимы работы ПИД-регулятора для управления задвижками и трехходовыми клапанами ТРМ12-х.У.х:

    Регулятор имеет два режима работы:

    • ПИ-регулятор для управления задвижками и трехходовыми клапанами;
    • ПИД-регулятор для управления системой «нагреватель – холодильник».

    Режим ПИД-регулятора ТРМ12-х.У.х для управления задвижками и трехходовыми клапанами:

    Терморегулятор ТРМ12-х.У.х управляет электроприводом задвижки без учета ее положения. Прибор ТРМ12-х.У.х вычисляет оптимальную для регулирования среднюю скорость перемещения задвижки и преобразует ее в длительность выходных импульсов.

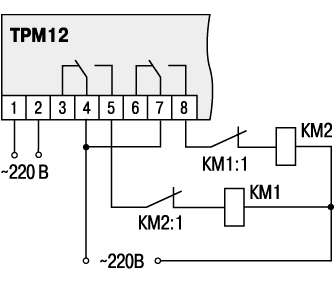

    Рис.2. Схема подключения

    Пример подключения управляющих цепей электропривода двигателя МЭО.

    КМ1, КМ2 - катушки электромагнитных пускателей или промежуточные реле

    На рисунке приведена схема подключения электропривода двигателя механизма исполнительного однооборотного (МЭО).

    Реле 1 управляет контактами, открывающими МЭО, реле 2 – закрывающими его.

    Режим ПИД-регулятора для управления системой «нагреватель–холодильник»:

    Данный режим используется, если для управления применяются два исполнительных устройства – «нагреватель» и «холодильник».

    На выходе регулятора ТРМ12-х.У.х вырабатывается сигнал, действие которого направлено на уменьшение отклонения текущего значения контролируемой величины от заданного. Затем выходной сигнал ПИД-регулятора преобразуется в длительность импульсов по принципу широтно-импульсной модуляции (ШИМ).

    Период следования импульсов задается пользователем в диапазоне от 1 до 99 с, а их длительность пропорциональна величине выходного сигнала ПИД-регулятора.

    Автонастройка для системы «нагреватель/холодильник» и для задвижки:

    Как ПИД-регулятор, так и ПИ-регулятор имеют режим автонастройки, в процессе которого прибор самостоятельно определяет оптимальные для системы регулирования параметры:

    • постоянную интегрирования;
    • постоянную дифференцирования;
    • полосу пропорциональности.

    Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора разработан компанией ОВЕН совместно с ведущими российскими учеными.

    Рис.3. Автонастройка

    При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование.

    Выходные устройства ПИД-регулятора для управления задвижками и трехходовыми клапанами ТРМ12-х.У.х:

    В терморегулятор ТРМ12-х.У.х устанавливаются два однотипных дискретных выходных устройства ВУ1 и ВУ2:

    • э/м реле 4 А;
    • транзисторные оптопары;
    • однофазные оптосимисторы;
    • выходы для управления твердотельным реле.

    Тип выходных устройств, установленных в приборе, выбирается пользователем при заказе.

    Схемы подключения ПИД-регулятора для управления задвижками и трехходовыми клапанами ТРМ12-х.У.х:

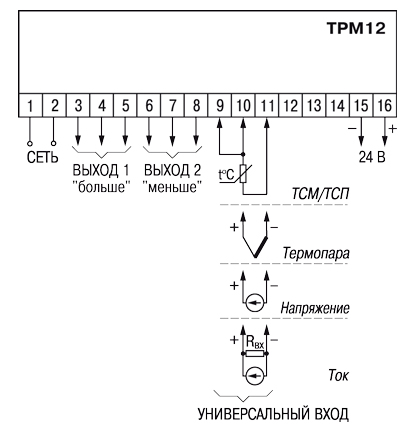

    Рис.4. Общая схема подключения ТРМ12-х.У.х

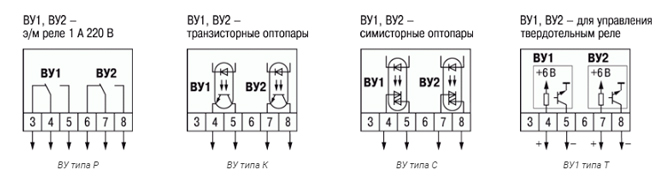

    Рис.5. Схемы подключения выходных устройств

  • Технические характеристики ПИД-регулятора для управления задвижками и трехходовыми клапанами ТРМ12-х.У.х:

    Параметр Значение
    Питание
    Напряжение питания переменного тока  ~90…245 В
    Напряжение питания постоянного тока (только для корпуса Щ11)  =20...375 В (номинальное 24 В)
    Частота напряжения питания 47...63 Гц
    Потребляемая мощность не более 7 ВА
    Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В
    Максимально допустимый ток источника питания 80 мА
    Универсальные входы
    Количество универсальных входов 1
    Типы входных датчиков и сигналов см. таблицу ниже «Характеристики измерительных датчиков»
    Время опроса входа:
    – для термопреобразователей сопротивления
    – для других датчиков
    не более 0,8 с
    не более 0,4 с
    Предел основной приведенной погрешности измерения:
    – для термоэлектрических преобразователей с включенной компенсацией холодного спая
    – для остальных типов датчиков

    ±0,5 %;
    ±0,25 %
    Выходные устройства
    Количество выходных устройств 2 («больше», «меньше»)
    Типы выходных устройств Р, К, С, Т (два ВУ одного типа)
    Корпус
    Габаритные размеры (мм) и степень защиты корпуса:
    – щитовой Щ1
    – щитовой Щ2
    – щитовой Щ11
    – настенный Н
    96×96×65, IP54*;
    96×48×100, IP54*;
    96×96×49, IP54*;
    130×105×65, IP44
    Условия эксплуатации:
    – температура окружающего воздуха
    – атмосферное давление
    – относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)
    -20...+50 °С;
    84...106,7 кПа;
    30...80 %
    Код b1-0 Тип датчика Диапазон измерений Разрешающая способность**
    Характеристики измерительных датчиков
    01 ТСМ (Cu50) W100=1.426 –50…+200 °С 0,1 °С
    09 ТСМ (50М) W100=1.428 –200…+200 °С 0,1 °С
    07 ТСП (Pt50) W100=1.385 –200…+850 °С 0,1 °С
    08 ТСП (50П) W100=1.391 –240…+1100 °С 0,1 °С
    00 ТСМ (Cu100) W100=1.426 –50…+200 °С 0,1 °С
    14 ТСМ (100М) W100=1.428 –200…+200 °С 0,1 °С
    02 ТСП (Pt100) W100=1.385 –200…+850 °С 0,1 °С
    03 ТСП (100П) W100=1.391 –240…+1100 °С 0,1 °С
    29 ТСН (100Н) W100=1.617 –60…+180 °С 0,1 °С
    30 ТСМ (Cu500) W100=1.426 –50…+200 °С 0,1 °С
    31 ТСМ (500М) W100=1.428 –200…+200 °С 0,1 °С
    32 ТСП (Pt500) W100=1.385 –200…+850 °С 0,1 °С
    33 ТСП (500П) W100=1.391 –250…+1100 °С 0,1 °С
    34 ТСН (500Н) W100=1.617 –60…+180 °С 0,1 °С
    35 ТСМ (Cu1000) W100=1.426 –50…+200 °С 0,1 °С
    36 ТСМ (1000М) W100=1.428 –200…+200 °С 0,1 °С
    37 ТСП (Pt1000) W100=1.385 –200…+850 °С 0,1 °С
    38 ТСП (1000П) W100=1.391 –250…+1100 °С 0,1 °С
    39 ТСН (1000Н) W100=1.617 –60…+180 °С 0,1 °С
    15 ТСМ (53М) W100=1.426 (гр. 23) –50…+200 °С 0,1 °С
    04 термопара ТХК (L) –200…+800 °С 0,1 °С
    20 термопара ТЖК (J) –200…+1200 °С 0,1 °С
    19 термопара ТНН (N) –200…+1300 °С 0,1 °С
    05 термопара ТХА (K) –200…+1360 °С 0,1 °С
    17 термопара ТПП (S) –50…+1750 °C 0,1 °С
    18 термопара ТПП (R) –50…+1750 °C 0,1 °С
    16 термопара ТПР (В) +200…+1800 °C 0,1 °С
    21 термопара ТВР (А-1) 0…+2500 °С 0,1 °С
    22 термопара ТВР (А-2) 0…+1800 °C 0,1 °С
    23 термопара ТВР (А-3) 0…+1800 °C 0,1 °С
    24 термопара ТМК (Т) –200…+400 °C 0,1 °С
    12 ток 0…5 мА 0…100 % 0,1 %
    11 ток 0…20 мA 0…100 % 0,1 %
    10 ток 4…20 мА 0…100 % 0,1 %
    06 напряжение –50…+50 мВ 0…100 % 0,1 %
    13 напряжение 0…1 В 0…100 % 0,1 %
    Обозначение Тип выходного устройства (ВУ) Электрические характеристики
    Характеристики выходных устройств
    Р электромагнитное реле 4 А при 220 В 50 Гц, cos φ > 0,4
    К транзисторная оптопара n–p–n типа 400 мА при 60 В пост. тока
    С симисторная оптопара 50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
    Т выход для управления твердотельным реле выходное напряжение 4...6 В,
    максимальный выходной ток 25 мА

    Примечание:
    * Cо стороны передней панели.
    ** При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С.

  • Комплект поставки ТРМ12-х.У.х

    № Наименование ТРМХ-Д.У.х ТРМХ-Щ1.У.х,
    ТРМХ-Щ2.У.х,
    ТРМХ-Щ11.У.х,
    ТРМХ-Н.У.х
    1 ПИД-регулятор для управления задвижками и трехходовыми клапанами ТРМ12-х.У.х в выбранном исполнении 1 1
    2 Резистор С2-29В 50 Ом 0,1% 125ppm/°C 1 1
    3 Комплект крепежных элементов - 1
    4 Руководство по эксплуатации 1 1
    5 Паспорт и Гарантийный талон 1 1
    6 Методика поверки (по требованию заказчика) 1 1

    Дополнительная комплектация ТРМ12-х.У.х

    (Поставляется за отдельную плату)

    № Наименование
    1 Комплект резисторов 50 ОМ, 10 шт.
    2 Комплект резисторов 50 ОМ, 50 шт.

  • Модификации ТРМ12-х.У.х

    Подберите модификацию по параметрам

    Тип корпуса
    Тип выходов
    Очистить

  • Файлы для ТРМ12-х.У.х

Файлы для ТРМ12-х.У.х

Все товары группы
Сохранить в PDF Распечатать
