ТРМ136-P.Щ7 — измеритель-регулятор шестиканальный

Код товара: 68847
  • 52364-13
    Измеритель-регулятор шестиканальный ТРМ136-P.Щ7 Измеритель-регулятор шестиканальный ТРМ136-P.Щ7 Измеритель-регулятор шестиканальный ТРМ136-P.Щ7
    Является модификацией ТРМ136

    • Гарантия

      2 года

    • Межповерочный интервал

      3 года

    • Госреестр СИ РФ

      52364-13 до 30.10.2027

    • Производитель

      ОВЕН

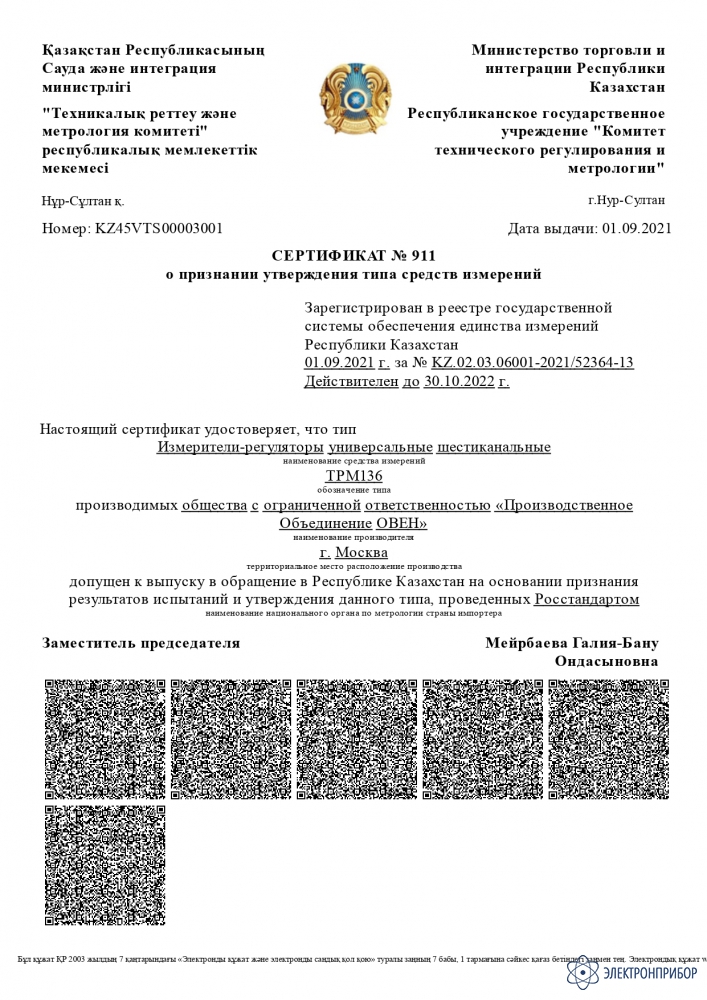

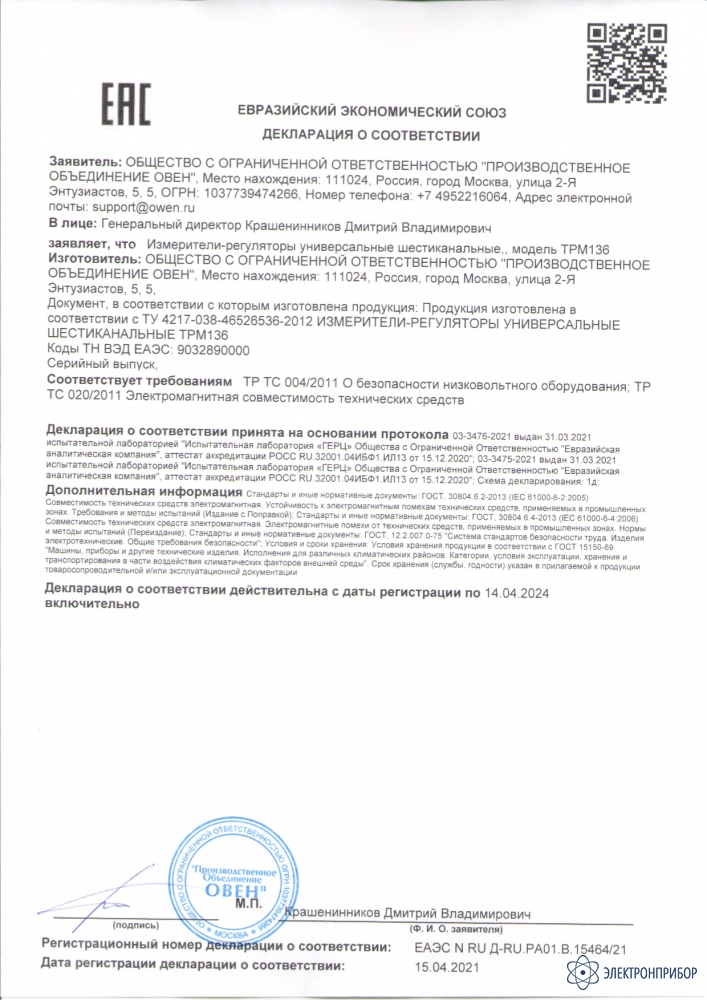

    Сертификаты

    Назначение измерителя-регулятора шестиканального ТРМ136:

    Измеритель-регулятор универсальный шестиканальный ТРМ136 предназначен для построения автоматических систем контроля и регулирования производственными технологическими процессами в металлообрабатывающей, пищевой, химической, деревообрабатывающей, в производстве строительных материалов и в других областях промышленности.

    ТРМ136 предназначен для измерения и регулирования температуры, давления и других физических величин. Он может управлять до 6 исполнительными механизмами, вести регистрацию измерений на ЭВМ.

    ТРМ136 является аналогом прибора ТРМ138.

    Варианты исполнения измерителя-регулятора шестиканального ТРМ136:

    При необходимости прибор ТРМ136 может комплектоваться выходными устройствами различного типа. В этом случае требуемые устройства должны быть перечислены при заказе с указанием количества каждого типа.

    Функциональные возможности измерителя-регулятора шестиканального ТРМ136:

    • Шесть универсальных входов для подключения от 1 до 6 датчиков разного типа в любых комбинациях;
    • Вычисление дополнительных величин: средних значений от 2 до 6 измеренных величин, разностей измеренных величин, скорости изменения измеряемой величины;
    • До шести каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин: регулирование по двухпозиционному закону (для каналов с ВУ типа Р,К,С или Т), регистрация на аналоговом выходе (ток 4...20 мА или напряжение 0...10В);
    • От 1 до 6 встроенных выходных устройств различных типов в выбранной пользователем комбинации;
    • Режим ручного управления выходными устройствами;
    • Конфигурирование функциональной схемы и установка параметров нопками на лицевой панели прибора;
    • Четыре варианта стандартных конфигураций схемы прибора;
    • Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU);
    • Формирование аварийного сигнала при обнаружении неисправности первичных преобразователей с отображением его причины на цифровом индикаторе.

    Функциональная схема измерителя-регулятора шестиканального ТРМ136:

    Рис.1. Схема ТРМ136

    Схемы подключения измерителя-регулятора шестиканального ТРМ136:

    Рис.2. Схема подключения

    Стандартные конфигурации измерителя-регулятора шестиканального ТРМ136:

    Рис.3. Функциональная схема ТРМ136 с шестью входами для подключения датчиков, 6-ю двухпозиционными регуляторами, формирующими сигнал «Авария», и одним выходным устройством

    Рис.4. Функциональная схема ТРМ136 с тремя входами для подключения датчиков, 6-ю двухпозиционными регуляторами, формирующими сигнал управления, и 6-ю выходными устройствами

    Рис.5. Функциональная схема ТРМ136 с шестью входами для подключения датчиков, 6-ю двухпозиционными регуляторами, формирующими сигнал управления, и 6-ю выходными устройствами

    Рис.6. Функциональная схема ТРМ136 с одним входом для подключения датчика, 6-ю двухпозиционными регуляторами, формирующими сигнал управления и 6-ю выходными устройствами

  • Технические характеристики измерителя-регулятора шестиканального ТРМ136:

    Параметр Значение
    Диапазон напряжений питания от 90 до 264 В переменного (от 47 до 63 Гц) тока
    Потребляемая мощность, ВА, не более 18
    Количество измерительных входов в приборе 6
    Время опроса одного канала, с, не более 0,6
    Напряжение встроенного источника питания (24±3) В постоянного тока (максимум 150 мА)
    Интерфейс связи с компьютером RS-485
    Скорость передачи данных по протоколу, кбит/с: ОВЕН, Modbus-RTU, Modbus-ASCII 2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2
    Габаритные размеры корпуса Щ7, мм 144×169×50,5
    Условия эксплуатации закрытые взрывобезопасные помещения без агрессивных паров и газов;
    температура окружающего воздуха от +1 до +50 °С;
    верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
    атмосферное давление от 86 до 106,7 кПа
    Габаритные размеры корпуса Щ7, мм 144×169×50,5
    Масса прибора, кг, не более 1,0
    Наименование ВУ (обозначение типа) Технические характеристики Значение
    Выходные устройства
    Реле электромагнитное (Р) Максимальный ток нагрузки 4 А
    Максимальное напряжение нагрузки
    переменного тока, не менее    		 250 В 50 Гц и cos j >0,4
    Максимальное напряжение нагрузки постоянного тока, не менее 30 В

    Оптопара транзисторная n-p-n-типа (К)

    		 Максимальный ток нагрузки, не менее 400 мА
    Максимальное напряжение, не менее 60 В постоянного тока
    Оптопара симисторная (С) В режиме управления внешним симистором:
    ток (при длительности импульса не более 2 мс и частоте (50 ±1) Гц), не менее 400 мА
    действующее напряжение, не менее 250 В, 50 Гц
    В режиме коммутации нагрузки:
    ток нагрузки, не менее 40 мА
    действующее напряжение, не менее 250 В, 50 Гц
    Выход для управления внешним твердотельным реле (Т) Выходное напряжение холостого хода (6 ±0,5) В постоянного тока
    Выходное напряжение на нагрузке 250 Ом, не менее от 3,3 до 4,9 В постоянного тока
    Ток короткого замыкания от 50 до 72 мА
    ЦАП «параметр-ток» (И) Выходной сигнал постоянного тока от 4 до 20 мА
    Сопротивление нагрузки от 0 до 1300 Ом
    Номинальное сопротивление нагрузки 700 Ом
    Напряжение питания ЦАП от 10 до 36 В
    Номинальное напряжение питания ЦАП (24,0 ±3,0) В
    ЦАП «параметр-напряжение» (У) Выходной сигнал постоянного напряжения от 0 до 10 В
    Сопротивление нагрузки, не менее 5 кОм
    Напряжение питания ЦАП от 15 до 36 В
    Номинальное напряжение питания ЦАП (24,0 ±3,0) В
    Условное обозначение НХС реобразователя или сигнала Диапазон измерений Значение единицы младшего разряда* Пределы допускаемой основной приведенной погрешности, %
    Входные первичные преобразователи
    Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления  по ГОСТ Р 6651*
    Cu 50(a =0,00426 °С-1) от –50  до 200 °С 0,1 °С ±0,25
    50 М(a =0,00428 °С-1) от –190 до 200 °С 0,1 °С
    Pt 50(a =0,00385 °С-1) от –200 до 750 °С 0,1 °С
    50 П   (a =0,00391 °С-1) от –200 до 750 °С 0,1 °С
    Cu 100(a =0,00426 °С-1) от –50 до 200 °С 0,1 °С
    100 М(a =0,00428 °С-1) от –190 до 200 °С 0,1 °С
    Pt 100  (a =0,00385 °С-1) от –200 до 750 °С 0,1 °С
    100 П (a =0,00391 °С-1) от –200 до 750 °С 0,1 °С
    Термоэлектрические преобразователи по ГОСТ Р 8.585
    TХК (L) от –200 до 800 °С 0,1 °С ±0,5
    ±0,25**
    TЖК (J) от –200 до 1200 °С 1 °С
    TНН (N) от –200 до 1300 °С 1 °С
    TХА (К) от –200 до 1300 °С 1 °С
    TПП (S) от 0 до 1750 °С 1 °С
    TПП (R) от 0 до 1750 °С 1 °С
    TВР (А-1) от 0 до 2500 °С 1 °С
    Унифицированные сигналы постоянного напряжения и тока по ГОСТ 26.011
    Ток  от 0 до 5 мА от 0 до 100 % 0,1 % ±0,25
    Ток  от 0 до 20 мА от 0 до 100 % 0,1 %
    Ток  от 4 до 20 мА от 0 до 100 % 0,1 %
    Напряжение от 0 до1 В от 0 до 100 % 0,1 %
    Сигнал постоянного напряжения
    от –50,0 до 50 мВ от 0 до100 % 0,1 % ±0,25

    Примечание: Допускается применение нестандартизованного медного термометра сопротивления с R0 = 53 Ом (a = 0,00426 °С-1) и диапазоном измерений от минус 50 до плюс 200 °С.
    * Приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ 6651, предназначены для поставки на экспорт.
    ** с отключенной схемой КХС

  • Комплект поставки ТРМ136-P.Щ7

    № Наименование Количество
    1 Измеритель-регулятор шестиканальный ТРМ136-P.Щ7 1
    2 Комплект крепежных элементов 1
    3 Паспорт и гарантийный талон 1
    4 Руководство по эксплуатации 1
    5 Методика поверки (по требованию заказчика) 1
