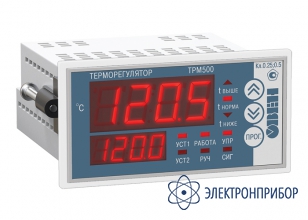

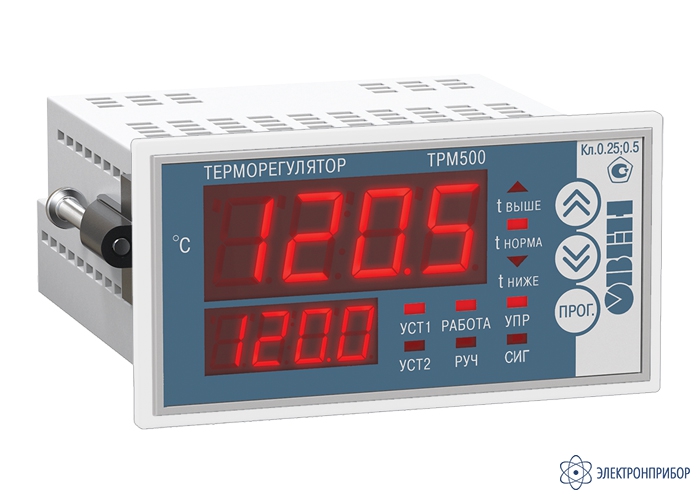

ТРМ500-Щ2.30А — терморегулятор

Код товара: 67297
  • 59058-14
    Является модификацией ТРМ500

    • Гарантия

      2 года

    • Межповерочный интервал

      3 года

    • Госреестр СИ РФ

      59058-14 до 16.09.2029

    • Производитель

      ОВЕН

    • Артикул

      47452

    Сертификаты

    Назначение терморегулятора ТРМ500:

    Промышленный терморегулятор ТРМ500 предназначен для поддержания температуры в печах, термопластавтоматах, экструдерах, термопрессах, машинах для выдува ПЭТ-тары, гомогенизаторах, запайщиках, оборудовании для термоформинга и производства строительных материалов, сушилках и другом оборудовании, в работе которого требуется управление температурой.

    Рис.1. Функциональная схема

    Варианты исполнения терморегулятора ТРМ500:

    Терморегулятор ТРМ500 поставляется в трех исполнениях в зависимости от нагрузочной способности реле 1:

    Функциональные возможности терморегулятора ТРМ500:

    • ПИД-регулирование (в режиме нагревателя) или on/off-регулирование;
    • Дистанционный мониторинг и управление через облачный сервис OwenCloud;
    • Мобильное приложение для управления температурой для Android и IOS;
    • До 2-х реле для сигнализации о текущей температуре;
    • Дискретный вход для функций: запуск в работу или останов, перевод прибора в ручной режим управления, смена уставки с одного предустановленного значения на другое;
    • Поддержка всех распространенных в России датчиков температуры;
    • Внесен в реестр СИ с классом точности: ТС – 0,25 %, ТП – 0,5 %;
    • Три выхода для управления нагрузкой или сигнализации: Выход 1: реле для управления или сигнализации. Нагрузка до 5 А или 30 А; Выход 2: выход для сигнализации (до 5 А); Выход 3: выход для управления твердотельными реле (0…5 В);
    • Один или два индикатора (в зависимости от модификации);
    • Увеличенный индикатор: высота цифр 20 мм;
    • Встроенный Wi-Fi модуль для доступа к сервису OwenCloud (модификация ТРМ500-Щ2.WiFi).

    Рис.2. Схемы подключения

    Рис.3. Режимы работы дискретного входа

    Элементы управления терморегулятора ТРМ500:

    Рис.4. Элементы управления

    1 ЦИ1 – Измеренное значение или Уставка в режиме РАБОТА; мощность в режиме ручного управления 4 название группы параметров, значение параметра в режиме настройки;
    ---- - Ошибка измерения (обрыв или КЗ датчика, выход за диапазон измерения, неисправность схемы компенсации).

    2 ЦИ2 (опция) – Уставка в режиме РАБОТА; измеренное значение или мощность в режиме ручного управления; название, значение параметра в режиме настройки.

    3 УСТ1 – светится при работе по уставке 1, сумме уставок; - мигает при редактировании уставки 1;
       УСТ2 – светится при работе по уставке 2, сумме уставок; - мигает при редактировании уставки 2;
       Примечание – при работе по сумме уставок – УСТ1 и УСТ2 светятся одновременно

    4 РАБОТА – светится в режиме автоматического регулирования; - мигает при выполнении автоматической настройки ПИД-регулятора
       РУЧ – светится в режиме ручного управления

    5 СИГ/WiFi:
    - в модификациях ТРМ500-Щ2.5А и ТРМ500-Щ2.30А – «СИГ» светится при ошибке на измерительном входе и/или выходе за порог сигнализации;
    - в модификациях ТРМ500-Щ2.WiFi – «WiFi» показывает состояние подключения к с OwenCloud;

    6 tвыше – светится при Tизм > верхнего порога сигнализации;
       tнорм – светится при Tизм находится между верхним и нижним порогом сигнализации;
       tниже – светится при Tизм < нижнего порога сигнализации;
       УПР – светится при включенном ВУ1 или ВУ3.

    7 Кнопками Вверх/Вниз можно корректировать значение уставки, переход между пунктами МЕНЮ Кнопка ПРОГ:

    • вход в МЕНЮ программирования;
    • вход в нужную группу параметров;
    • запись введенного значения параметра.

    Мобильное приложение OwenDeviceControl:

    Для взаимодействия ТРМ500-Щ2.WiFi с облачным сервисом мы разработали мобильное приложение OwenDeviceControl. Интерфейс приложения минималистичный и интуитивно понятный. Приложение позволяет контролировать работу прибора, управлять им, следить за авариями и графиком контролируемых параметров. Добавление и настройка прибора в приложении займет не более минуты.

    Основные особенности приложения:

    • Удаленный доступ к прибору;
    • Уведомления на смартфон;
    • Архив параметров за последние 90 дней;
    • Журнал аварийных событий;
    • Графическое отображение параметров;
    • Приложение работает на платформе Android и iOS.



    Рис.5. Мобильное приложение OwenDeviceControl

  • Технические характеристики терморегулятора ТРМ500:

    Параметр Значение
    ТРМ500-Щ2.5А, ТРМ500-Щ2.WiFi ТРМ500-Щ2.30А
    Напряжение питания 96…264 В переменного тока
    Потребляемая мощность Не более 5 Вт
    Поддержка типов датчиков
    ТС 50/100/500/1000 (М, Сu, П, Pt), 53М
    ТП L, J, N, K, T, S, R, B, A-1, A-2, A-3
    Основная приведенная погрешность
    ТС 0,25 %
    ТП 0,5 %
    Время опроса входа
    ТС 0,3 сек (3-проводная схема подключения)
    0,2 сек (2- и 4-проводная схема подключения)
    ТП 0,2 сек
    Схема подключения ТС 2-, 3- или 4-проводная
    Компенсация холодных концов ТП встроенная
    Сопротивление линий связи «прибор-датчик»
    для ТС Не более 15 Ом
    для ТП Не более 100 Ом
    Сопротивление внешнего ключа
    В замкнутом состоянии Не более 70 Ом
    В разомкнутом состоянии Не менее 1000 Ом
    Типы ВУ
    Выход 1 Электромагнитное реле,
    ~5 А/250 В, cos(φ) = 1; = 3 А/30 В    		 Электромагнитное реле,
    в on/off режиме ~30 А/250 В, cos(φ) = 1; = 20 А/30 В;
    в ПИД режиме ~8 А/250 В, cos(φ) = 1; = 5 А/30 В
    Выход 2 Реле электромеханическое 3 А
    Выход 3 Логический выход под управление ТТР
    Логические уровни выхода 3 (для ТТР)
    Низкий уровень (ТТР закрыто) 0 В
    Высокий уровень (ТТР открыто) 4…5,5 В
    Допустимый ток на выходе 3 (для ТТР) 25…40 мА
    Габариты корпуса, тип 96×48×100 мм, Щ2
    Условия эксплуатации
    Температура окружающего воздуха -20…+50 °С
    Влажность 30…80 % при температуре +35 °С
    Параметр Значение
    Характеристики встроенного шлюза для доступа к сервису OwenCloud
    Тип интерфейса связи Wi-Fi
    Стандарт связи 802.11b/g/n
    Тип приемопередающей антенны Встроенная
    Режимы работы в сети Wi-Fi «Точка доступа» – для настройки доступа к локальной сети Wi-Fi и интернет
    «Клиент» – для обмена данными с сервисом OwenCloud
    Настройка параметров локальной сети Wi-Fi Через встроенный web-сервер
    Название параметра Код в меню прибора Доступ
    Параметры, доступные для чтения и записи в сервисе OwenCloud
    Текущее измеренное значение PV Чтение
    Уставка 1 SP1 Чтение/запись
    Уставка 2 SP2 Чтение/запись
    Гистерезис HYSt Чтение/запись
    Нижний порог сигнализации U.Lo Чтение/запись
    Верхний порог сигнализации U.Hi Чтение/запись
    Выходная мощность PPY Чтение/запись
    Текущее состояние дискретного входа di.St Чтение/запись
    Режим работы дискретного входа inP.F Чтение/запись
    Разрешение удаленного управления дискретным входом di.rc Чтение/запись
    Сила сигнала по текущей точке доступа SigPWR Чтение
    Сумма уставок 1 и 2 SumSP Чтение
    Текущая точка доступа CurAP Чтение

  • Комплект поставки ТРМ500-Щ2.30А

    № Наименование Количество
    1 Терморегулятор ТРМ500-Щ2.30А 1
    2 Комплект крепежных элементов 1
    3 Паспорт и гарантийный талон 1
    4 Руководство по эксплуатации 1
    5 Методика поверки (по требованию заказчика) 1
