ЗПМ — стержневой заземлитель переносных электроустановок
Код товара: 64180-
-
Гарантия
1 год
-
Артикул
03351
Назначение стержневого заземлителя переносных электроустановок ЗПМ:
Заземлитель вертикальный стержневой ЗПМ предназначен как для проведения замеров параметров электрохимзащиты, так и для обеспечения временного заземления передвижных электроустановок, машин, объектов энергетики, медицинского, строительного и другого оборудования при отсутствии стационарных контуров заземления, а также в полевых условиях.
Портативный ЗПМ – отличный выбор среди прочих моделей вертикальных заземлителей. Он обеспечивает глубинное заземление вертикальных элементов (стержневых электродов). Тем самым прибор увеличивает электрическое сопротивление, и помогает обеспечить бесперебойную работу на выезде. Заземление медными электрическими стержнями подходит для разных типов грунта и является практически «маст хэвом» для переносного электрооборудования.
Описание стержневого заземлителя переносных электроустановок ЗПМ:

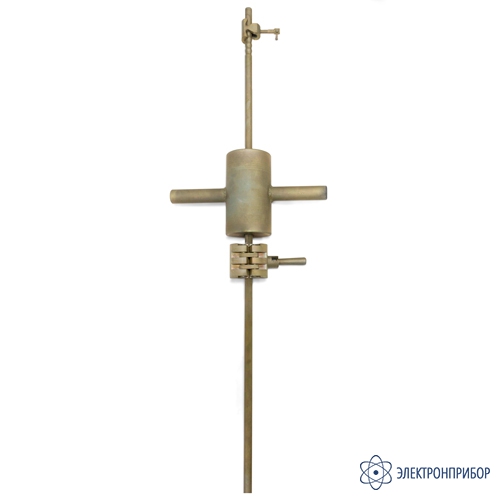

Заземлитель вертикальный стержневой ЗПМ для передвижных электроустановок представляет собой стержни многоразового использования и производятся в соответствии с ГОСТ 16556-81. Помимо стержня заземлитель имеет зажим и устройство для забивки и извлечения из грунта.

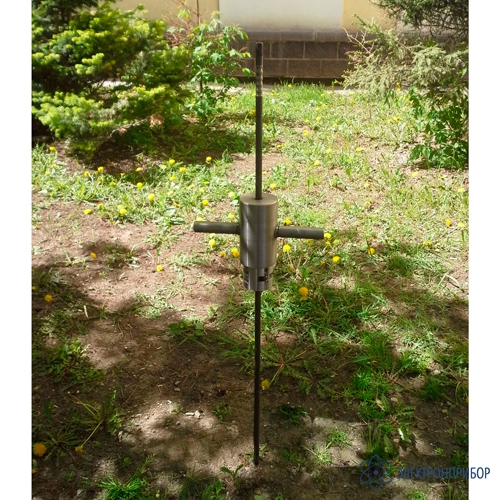

Конструкция стержневых заземлителей позволяет в оперативном порядке как устанавливать заземление, так и снимать его в полевых условиях без использования дополнительных инструментов.

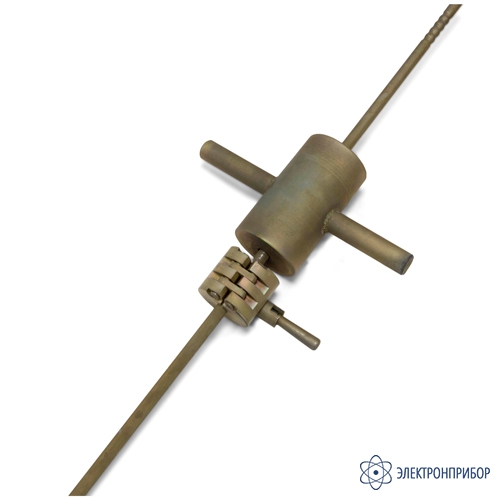

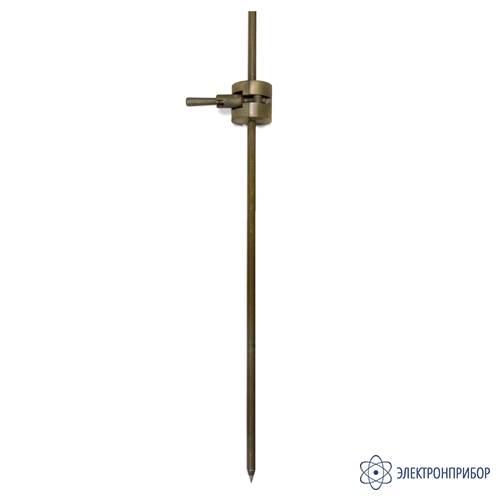

Забивка в грунт и извлечение осуществляется с помощью специального устройства, состоящего из быстросъемного замка, устанавливающегося в определенных местах на стержне заземления и молота.

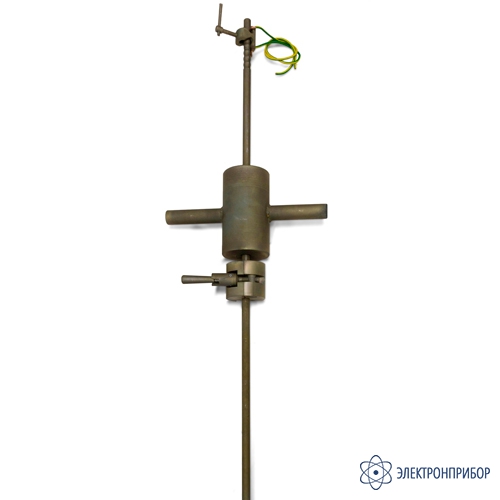

Присоединение провода заземления к стержню не требует специальных наконечников и осуществляется с помощью входящего в комплект зажима.
Электрод предназначен для эксплуатации в макроклиматических районах с умеренным и холодным климатом (исполнение УХЛ категории 1) по ГОСТ 15150.
В соответствии с потребностями Заказчика возможно приобретение отдельных элементов, входящих в заземлитель стержневой.
-
-
Технические характеристики стержневого заземлителя переносных электроустановок ЗПМ:
Параметр Значение Высота заземляющего стержня, мм 1180; 1500; 2000 Диаметр заземляющего стержня, мм 15 Масса, кг, не более:
- стержня 2000 мм
- стержня 1500 мм
- стержня 1180 мм
- зажима
- замка
- молота
2,9
2,2
1,8
0,15
1,9
8,8Переходное сопротивление, мкОм, не более 600 Срок сохраняемости изделий, лет, не менее 12, из них в полевых условиях не менее 5 лет Наименование грунта Состав грунта Число забивок и извлечений (наработка), циклы Количество циклов применения заземлителя ЗПМ Немерзлый грунт Глинистый или песчаный (гравелистый) Масса частиц размером от 2 до 10 мм составляет менее 50%; остальное - глина или песок 120 Торф, глина, садовая земля, суглинок, чернозем, супесок, песок То же, без включений 120 Гравийный (при преобладании неокатанных частиц - дресвяный) Масса частиц размером от 2 до 10 мм составляет более 50%, остальное - менее 2 мм 12 Галечниковый (при преобладании неокатанных частиц - щебенистый) Масса частиц размером от 10 до 30 мм составляет до 60%, остальное - менее 10 мм 12 Мерзлый грунт Глинистый или песчаный (гравелистый) Масса частиц размером от 2 до 10 мм составляет менее 50%; остальное - глина или песок 12 Торф, глина, садовая земля, суглинок, чернозем, супесок, песок То же, без включений 12 -
Комплект поставки ЗПМ
№ Наименование Количество 1 Стержень 1180 мм 1 2 Стержень 1500 мм 1 3 Стержень 2000 мм 1 4 Зажим 1 5 Замок 1 6 Молот 1 7 Паспорт 1 По требованию Заказчика допускается поставка отдельных изделий, входящих в комплект заземлителя.
-
Дополнительная комплектация ЗПМ
