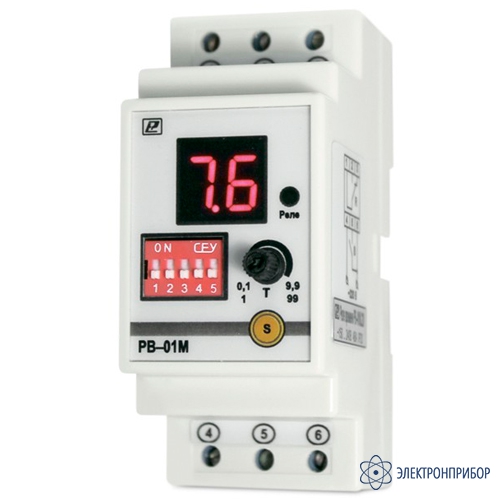

РВ-01М — реле времени программируемое
Код товара: 67773-
-
Гарантия
1 год
-
Производитель
Назначение реле времени программируемого РВ-01М:
Многофункциональное реле времени РВ-01М представляет собой программируемое электронное устройство и предназначено для коммутации электрических цепей через контакты выходного реле, после отработки предварительно установленной выдержки времени, по заданному алгоритму работы, с индикацией обратного отсчета заданного времени.
Многофункциональность, широкий диапазон напряжения питания и выбор выдержки времени от 0,1 сек до 99 ч позволяют потребителям значительно сократить номенклатуру используемых реле.
Реле времени программируемое циклическое РВ-01М может использоваться в качестве формирователя периодической последовательности импульсов или устройства задержки при управлении технологическими процессами.
Многофункциональное реле предназначено, в первую очередь, для комплектования различных шкафов управления и автоматизации и призвано значительно упростить работу снабженцев и "автоматчиков".
Варианты исполнения реле времени программируемого РВ-01М:
- РВ-01М.220 – напряжение питания 85...250 В переменного тока;
- РВ-01М.24 – напряжение питания 9...30 В постоянного тока.Алгоритмы работы реле времени программируемого РВ-01М:
- Задержка на включение при постоянно поданном напряжении питания;
- Старт-Стоп. Включение и задержка на выключение выходного реле происходит при замыкании управляющего контакта. Повторное замыкание управляющего контакта прерывает отсчет выдержки времени, если происходит до истечения установленной выдержки;
- Симметричная задержка на включение и выключение;
- Формирователь импульсов. При замыкании управляющего контакта, выходное реле активируется, и начинается отсчет выдержки времени на выключение. Размыкание управляющего контакта до истечения установленной выдержки прерывает отсчет и отключает выходное реле;
- Задержка на выключение при постоянно поданном напряжении питания;
- Старт-Пауза. Включение и задержка на выключение выходного реле происходит при замыкании управляющего контакта. Повторное замыкание управляющего контакта останавливает (запоминает) отсчет выдержки времени, если происходит до истечения установленной выдержки. Последующее замыкание управляющего контакта продолжает отсчет выдержки времени.
- Генератор симметричных импульсов, начиная с паузы, при постоянно поданном напряжении питания.
Особенности реле времени программируемого РВ-01М:
- Заменяет, практически, все выпускаемые в настоящее время одноканальные реле времени: ВЛ–54; ВЛ–55; ВЛ–63; ВЛ–64; ВЛ–66; ВЛ–67; ВЛ–68; ВЛ–69; ВЛ–75; ВЛ–76; ВЛ–77; ВЛ–78; РСВ–15–5; РСВ–75;
- Двухразрядный светодиодный индикатор;
- 8 встроенных функций;
- Диапазон задания выдержки времени реле: от 0,1 сек. до 99 ч;
- Задание уставки потенциометром с контролем значения на цифровом индикаторе;
- Питание 150...240 В переменного тока или 9...30 В постоянного тока;
- Расширенный диапазон температуры эксплуатации -25...+50°С.
-
-
Технические характеристики реле времени программируемого РВ-01М:
Параметр Значение Функции Наличие кнопки ручного запуска;
наличие индикации включения релеДиапазон напряжения питания РВ-01М.220: 85…250 В переменного тока;
РВ-01М.24: 9...30 В постоянного токаПределы допускаемой погрешности отсчета выдержки времени Не более ±0,2% Температурный дрейф Не более 0,01%/°С Количество задаваемых выдержек времени 1 Номинальный ток нагрузки, коммутируемый реле времени, при активной нагрузке При напряжении переменного тока 220 В Не более 16 А при cosφ = 1;
8 А при cosφ = 0,4;При напряжении постоянного тока 24 В Не более 10 А Минимальный ток нагрузки 10 мА при напряжении 5 В Программируемый диапазон задания выдержки времени 0,1 сек ÷ 9,9 сек с шагом 0,1 сек;
1 сек ÷ 99 сек с шагом 1 сек;
1 мин ÷ 99 мин с шагом 1 мин;
1 ч ÷ 99 ч с шагом 1 чГабаритные размеры корпуса 37 х 93 х 59 мм Масса Не более 0,25 кг -
Комплект поставки РВ-01М
№ Наименование Количество 1 Реле времени программируемое РВ-01М 1 2 Руководство по эксплуатации 1 -
