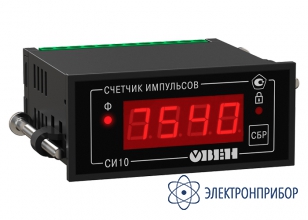

СИ10-24.Щ3 — простой счетчик импульсов
Код товара: 69421-
Назначение простого счетчика импульсов СИ10-24.Щ3:
СИ10-24.Щ3 - это абсолютно простой счетчик, не требующий никаких настроек. Нужно только подключить датчик и подать питание на прибор. Максимальный предел счета - 9999 импульсов. После превышения этого значения счетчик обнуляется, и счет продолжается. Максимальная частота счета входных импульсов - 200 Гц. Цифровой счетчик импульсов выпускается в корпусе Щ3.
.jpg)
Может использоваться для подсчета количества продукции на транспортере, подсчета числа посетителей, суммарного количества изделий и прочего. Счетчик импульсов СИ10-24.Щ3 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С. Может идти на замену давно выпускаемого СИ8 если необходим обычный счет с отображением на экране, при невысоких частотах следования импульсов. Также следует отметить, что цена на это изделие выгодно отличается от стоимости СИ8.
Функциональные возможности простого счетчика импульсов СИ10-24.Щ3:
- Прямой счет импульсов, поступающих от подключенного к прибору датчика;
- Два дискретных входа для организации счета и реализации функции «Сброс»;
- В качестве датчика могут быть использованы герконы, сухие контакты, бесконтактные датчики NPN-типа;
- Кнопка «СБРОС» на лицевой панели прибора, с возможностью блокировки;
- Сохранение результатов счета при отключении питания;
- Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.
Функциональная схема простого счетчика импульсов СИ10-24.Щ3:

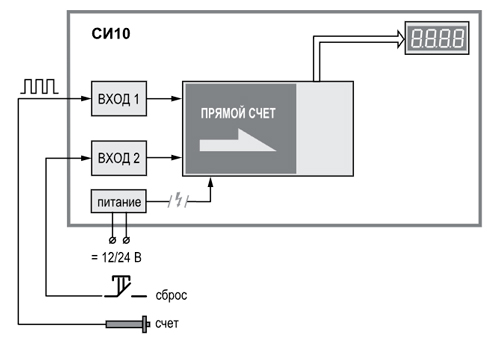

Рис.1. Функциональная схема СИ10-24.Щ3
Схемы подключения простого счетчика импульсов СИ10-24.Щ3:

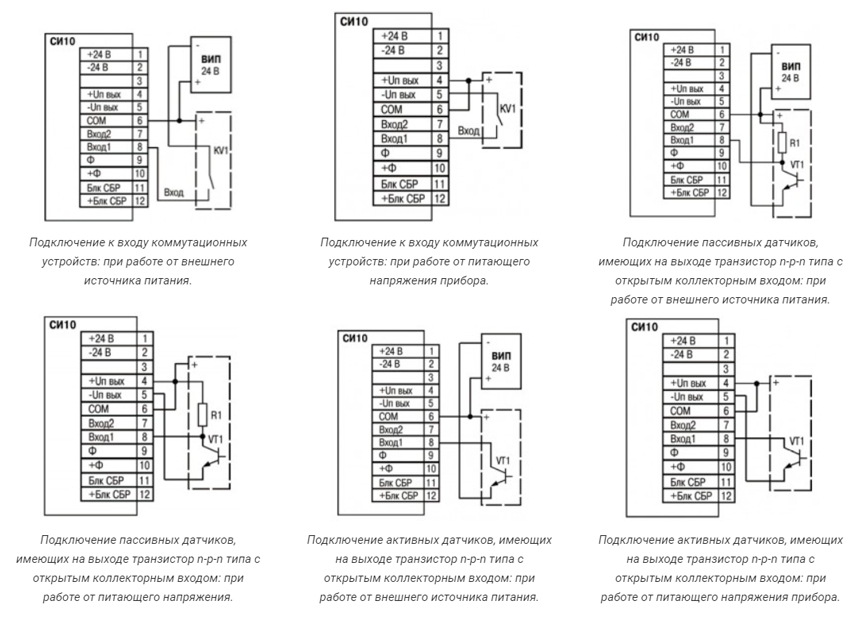

Рис.2. Cхемы подключения СИ10-24.Щ3
-
-
Технические характеристики простого счетчика импульсов СИ10-24.Щ3:
Параметр Значение Основные технические данные Диапазон постоянного напряжения питания, В 10,5 до 34 В (номинальные значения 12 или 24 В) Максимальная потребляемая мощность, ВА, не более 5 Количество разрядов индикации 4 Масса, кг, не более 0,5 Средний срок службы, лет 8 Габаритные размеры и степень защиты корпуса 74×32×70, IP54 (со стороны передней панели) Характеристики входов Подключаемые датчики коммутационные устройства
(контакты кнопок, выключателей, герконов, реле и прочее);
n-p-n–типа с открытым коллекторным выходомНоминальный ток опроса датчиков, мА 12 Номинальное напряжение питания датчиков, В 24 Нестабильность напряжения питания датчиков, % 10 Характеристики счетчика импульсов Частота счетных входных импульсов, Гц, не более 200 Длительность импульса по счетном входе, мкс, не менее 1250 Длительность импульса по входу сброс, мс, не менее 300 Частота входного фильтра, Гц 10 Эксплуатационные условия Вид помещения закрытые взрывобезопасные помещения без агрессивных паров и газов Температура окружающего воздуха от минус 20 до +70 °С Верхний предел относительной влажности воздуха не более 95 % при температуре +35 °С и более низких температурах без конденсации влаги Атмосферное давление от 84 до 106,7 кПа Предел допускаемой основной погрешности ±1 единица младшего разряда в соответствии с ГОСТ 24907.
-
Комплект поставки СИ10-24.Щ3
№ Наименование Количество 1 Простой счетчик импульсов СИ10-24.Щ3 1 2 Комплект крепежных элементов 1 3 Паспорт и гарантийный талон 1 4 Руководство по эксплуатации 1 -
Файлы для СИ10-24.Щ3
