СИ20 — универсальный счетчик импульсов
Код товара: 69428-
Назначение универсального счетчика импульсов СИ20:
Микропроцессорный счетчик импульсов СИ20 может использоваться для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, суммарного количества изделий и прочее. Данный прибор был специально адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и прочее).
Счетчик импульсов СИ20 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С.
К преимуществам данного счетчика можно отнести универсальный источник питания, что позволят запитывать прибор как от сети 220В, так и от сети постоянного тока 24В.
Варианты исполнения универсального счетчика импульсов СИ20:

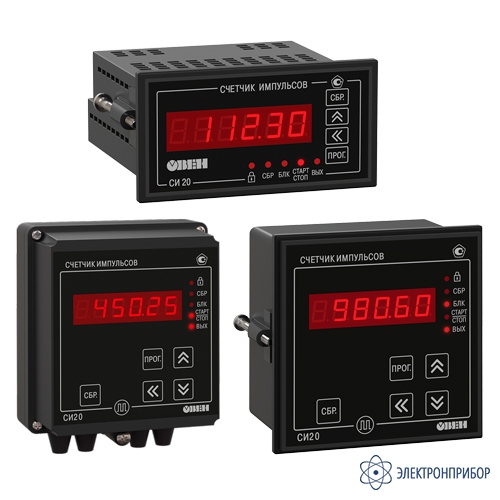

Цифровой счетчик импульсов СИ20 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
Функциональные возможности универсального счетчика импульсов СИ20:
- Прямой счет импульсов, поступающих от подключенного к прибору датчика;
- Перевод количества импульсов в реальные единицы измерения продукции;
- Выбор позиции десятичной точки;
- Коэффициент масштабирования;
- Два режима работы выходных устройств: «Дозатор», «Сигнализатор»;
- Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс;
- Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом;
- Встроенный источник питания датчиков – 24В;
- Управление нагрузкой с помощью одного выходного устройства;
- Сохранение результатов счета при отключении питания;
- Программирование с кнопок на лицевой панели прибора;
- Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.
Функциональная схема универсального счетчика импульсов СИ20:
Рис.1. Функциональная схема СИ20
Схемы подключения универсального счетчика импульсов СИ20:
Рис.2. Подключение к входу коммутационных устройств
Рис.3. Подключение датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом
Рис.4. Подключение к входу датчиков, имеющих на выходе транзистор p-n-p типа
Рис.5. Схемы подключения нагрузки к ВУ
Рис.6. Примеры схем подключения прибора
-
Технические характеристики универсального счетчика импульсов СИ20:
Параметр Значение Диапазон напряжений питания постоянного тока СИ20-У.Х.Х, В от 20 до 34 Диапазон напряжений питания переменного тока СИ20-У.Х.Х, В от 90 до 264;
от 47 до 63Максимальная потребляемая мощность, не более, ВА 5 Максимальная частота входных импульсов, Гц 2500 Длительность входных импульсов, мкс, не менее 200 Диапазон значения множителя 0,00001...99999 Частота входного фильтра 1…2500 Подключаемые датчики коммутационные устройства
(контакты кнопок, выключателей, герконов, реле и прочее)n-p-n–типа с открытым коллекторным выходом p-n-p–типа Номинальное напряжение питания датчиков, В 24 Нестабильность напряжения питания датчиков, % 10 Максимальный ток нагрузки источника питания датчиков, мА, не более 50 Количество разрядов цифрового индикатора 6 Габаритные размеры прибора:
– настенный (Н)
– щитовой (Щ1)
– щитовой (Щ2)
130×105×65
96×96×65
96×48×100Степень защиты корпуса Настенный-IP44, Щитовой-IP54 Масса, кг, не более 1 Средний срок службы, лет, не менее 8 Эксплуатационные условия Вид помещения закрытые взрывобезопасные помещения без агрессивных паров и газов Температура окружающего воздуха от -20 до +70 °С Верхний предел относительной влажности воздуха 95% при +35 °С без конденсации влаги Атмосферное давление от 84…106,7 кПа Устойчивость к механическим воздействиям при эксплуатации группа исполнения N2 по ГОСТ 12997-84 Устойчивость к климатическим воздействиям при эксплуатации группа исполнения В4 по ГОСТ 12997-84 Предел допускаемой основной погрешности ±1 единица младшего разряда в соответствии с ГОСТ 24907.
-
Комплект поставки СИ20
№ Наименование Количество 1 Универсальный счетчик импульсов СИ20 1 2 Комплект крепежных элементов 1 3 Паспорт и гарантийный талон 1 4 Руководство по эксплуатации 1 -
