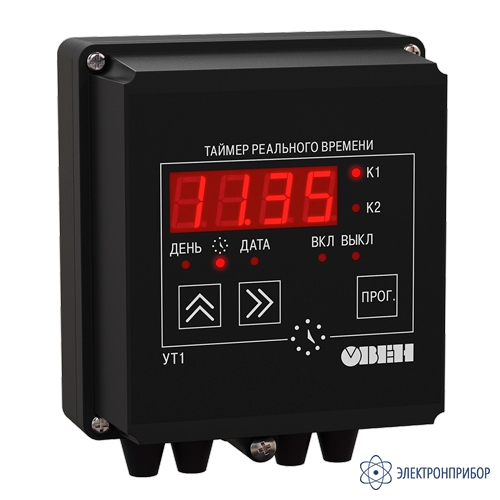

УТ1-Д — двухканальный таймер реального времени

Код товара: 69606
  • Является модификацией УТ1

    • Гарантия

      2 года

    • Производитель

      ОВЕН

    • Артикул

      30689

    Сертификаты

    Назначение двухканального таймера реального времени УТ1:

    Календарный таймер УТ1 предназначен для автоматического включения и выключения исполнительных механизмов в заданный момент времени. Применяется для управления освещением в теплицах, инкубаторах, уличным освещением, а также в технологических процессах, где время включения и выключения оборудования связано с календарной датой или временем суток.

    Варианты исполнения двухканального таймера реального времени УТ1:

    Календарный таймер УТ1 выпускается в корпусах 4-х типов: настенном Н, щитовых Щ1, Щ2 и на DIN-рейку.

    Основные преимущества двухканального таймера реального времени УТ1:

    • Два независимых канала управления, двумя выходными реле. До 70 пар команд в каждой программе;
    • Улучшенные показатели по Электромагнитной совместимости. Полное соответствие требованиям ГОСТ Р 51522 по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А. Теперь прибор устойчив к различным видам помех с сохранением работоспособности;
    • Расширенные показатели климатического исполнения. Допустимый диапазон рабочих температур от -20 до +50 °С;
    • Автоматический перевод часов. Реализована функция автоматического перевода часов на зимнее и летнее время;
    • Задание специальных режимов работы. Выходные и праздничные дни;
    • Заменяет механические таймеры и реле времени. В том числе суточные, недельные и годовые.

    Функциональные возможности двухканального таймера реального времени УТ1:

    • Автоматическое включение и выключение исполнительных механизмов по календарному времени;
    • Задание периодичности исполнения каждой команды: ежегодно, еженедельно или ежедневно;
    • Коррекция программы по восходу и заходу солнца в зависимости от географической широты местности (управление освещением, наружной рекламой и прочее);
    • Подключение внешних устройств блокировки команд;
    • Индикация текущего времени и даты;
    • Программирование прибора кнопками на лицевой панели;
    • Энергонезависимая память для сохранения программы управления при отключении питания;
    • Защита параметров от несанкционированного доступа.

    Функциональная схема двухканального таймера реального времени УТ1:

    Рис.1. Функциональная схема УТ1

    Элементы управления двухканального таймера реального времени УТ1:

    Рис.2. Дисплей прибора

    Показания индикаторов на лицевой панели:

    4 х разрядный цифровой индикатор В режиме РАБОТА отображает текущее время в часах и минутах.
    Светодиоды «К1» и «К2» В режиме РАБОТА отображают состояние реле 1 и 2.
    Светодиод «ВКЛ» В режиме ПРОГРАММИРОВАНИЕ засвечивается при установке времени включения выходных устройств.
    Светодиод «ВЫКЛ» В режиме ПРОГРАММИРОВАНИЕ засвечивается при установке времени выключения выходных устройств.
    Светодиоды «ДЕНЬ», , «ДАТА» Включаются в режиме ПРОГРАММИРОВАНИЕ, соответственно, при установке дня недели, времени и даты выполнения команды.

    Функкции кнопок:

      При нажатии и удержании кнопки в режиме РАБОТА на индикатор выводятся календарное число и месяц года.
    При нажатии и удержании кнопки в режиме РАБОТА на индикатор выводится порядковый номер дня недели – 1 (понедельник), 2 (вторник) и так далее, а также две последние цифры года. В режиме ПРОГРАММИРОВАНИЕ кнопкой циклически меняют содержимое выделенного разряда.
    Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, выхода из него и перемещения по строкам программы.

    Схемы подключения двухканального таймера реального времени УТ1:

    Рис.3. Схема подключения УТ1

  • Технические характеристики двухканального таймера реального времени УТ1:

    Параметр Значение
    Диапазон напряжений питания переменного тока 90...245 В (номинальное 220 В)
    Потребляемая мощность не более 6 ВА
    Подключаемые датчики коммутационные устройства (контакты кнопок, выключателей, герконов, реле и прочее);
    n-p-n–типа
    Максимально допустимый ток нагрузки, коммутируемый контактами э/м реле 8 А при 220 В (cos  φ> 0,4)
    Погрешность хода часов не более 1 мин/месяц
    Срок службы встроенной литиевой батареи CR2032 (3 В; 220 мАч) не менее 3-х лет
    Габаритные размеры и степень защиты корпуса:
    – настенный Н
    – щитовой Щ1
    – щитовой Щ2
    – DIN-реечный Д
    130×105×65 мм, IP44
    96×96×70 мм, IP54 со стороны передней панели
    96×48×100 мм, IP54 со стороны передней панели
    90×72×58 мм, IP20 со стороны передней панели
    Условия эксплуатации:
    – температура окружающего воздуха
    – атмосферное давление
    – относительная влажность воздуха (при 35 °С)
    -20...+50 °С
    84...106,7 кПа
    30...80 %

  • Комплект поставки УТ1-Д

    № Наименование Количество
    1 Двухканальный таймер реального времени УТ1-Д 1
    2 Паспорт и гарантийный талон 1
    3 Руководство по эксплуатации 1
