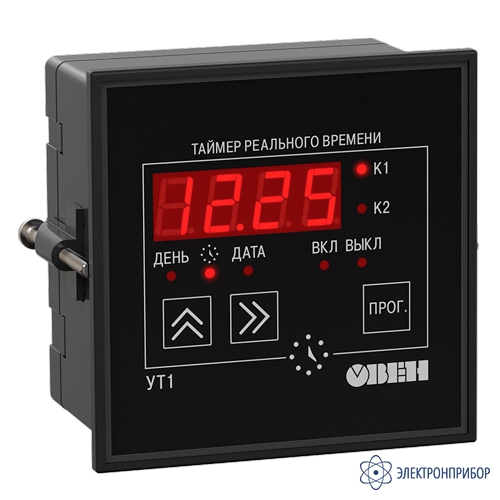

УТ1-Щ1 — двухканальный таймер реального времени
Код товара: 69602-
Является модификацией УТ1
-
Гарантия
2 года
-
Производитель
-
Артикул
30684
Сертификаты
Назначение двухканального таймера реального времени УТ1:
Календарный таймер УТ1 предназначен для автоматического включения и выключения исполнительных механизмов в заданный момент времени. Применяется для управления освещением в теплицах, инкубаторах, уличным освещением, а также в технологических процессах, где время включения и выключения оборудования связано с календарной датой или временем суток.
Варианты исполнения двухканального таймера реального времени УТ1:
Календарный таймер УТ1 выпускается в корпусах 4-х типов: настенном Н, щитовых Щ1, Щ2 и на DIN-рейку.
Основные преимущества двухканального таймера реального времени УТ1:
- Два независимых канала управления, двумя выходными реле. До 70 пар команд в каждой программе;
- Улучшенные показатели по Электромагнитной совместимости. Полное соответствие требованиям ГОСТ Р 51522 по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А. Теперь прибор устойчив к различным видам помех с сохранением работоспособности;
- Расширенные показатели климатического исполнения. Допустимый диапазон рабочих температур от -20 до +50 °С;
- Автоматический перевод часов. Реализована функция автоматического перевода часов на зимнее и летнее время;
- Задание специальных режимов работы. Выходные и праздничные дни;
- Заменяет механические таймеры и реле времени. В том числе суточные, недельные и годовые.
Функциональные возможности двухканального таймера реального времени УТ1:
- Автоматическое включение и выключение исполнительных механизмов по календарному времени;
- Задание периодичности исполнения каждой команды: ежегодно, еженедельно или ежедневно;
- Коррекция программы по восходу и заходу солнца в зависимости от географической широты местности (управление освещением, наружной рекламой и прочее);
- Подключение внешних устройств блокировки команд;
- Индикация текущего времени и даты;
- Программирование прибора кнопками на лицевой панели;
- Энергонезависимая память для сохранения программы управления при отключении питания;
- Защита параметров от несанкционированного доступа.
Функциональная схема двухканального таймера реального времени УТ1:
Рис.1. Функциональная схема УТ1
Элементы управления двухканального таймера реального времени УТ1:
Рис.2. Дисплей прибора
Показания индикаторов на лицевой панели:
4 х разрядный цифровой индикатор В режиме РАБОТА отображает текущее время в часах и минутах. Светодиоды «К1» и «К2» В режиме РАБОТА отображают состояние реле 1 и 2. Светодиод «ВКЛ» В режиме ПРОГРАММИРОВАНИЕ засвечивается при установке времени включения выходных устройств. Светодиод «ВЫКЛ» В режиме ПРОГРАММИРОВАНИЕ засвечивается при установке времени выключения выходных устройств. Светодиоды «ДЕНЬ»,
, «ДАТА»Включаются в режиме ПРОГРАММИРОВАНИЕ, соответственно, при установке дня недели, времени и даты выполнения команды. Функкции кнопок:
При нажатии и удержании кнопки в режиме РАБОТА на индикатор выводятся календарное число и месяц года.
При нажатии и удержании кнопки в режиме РАБОТА на индикатор выводится порядковый номер дня недели – 1 (понедельник), 2 (вторник) и так далее, а также две последние цифры года. В режиме ПРОГРАММИРОВАНИЕ кнопкой циклически меняют содержимое выделенного разряда. Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, выхода из него и перемещения по строкам программы. Схемы подключения двухканального таймера реального времени УТ1:
Рис.3. Схема подключения УТ1
-
-
Технические характеристики двухканального таймера реального времени УТ1:
Параметр Значение Диапазон напряжений питания переменного тока 90...245 В (номинальное 220 В) Потребляемая мощность не более 6 ВА Подключаемые датчики коммутационные устройства (контакты кнопок, выключателей, герконов, реле и прочее);
n-p-n–типаМаксимально допустимый ток нагрузки, коммутируемый контактами э/м реле 8 А при 220 В (cos φ> 0,4) Погрешность хода часов не более 1 мин/месяц Срок службы встроенной литиевой батареи CR2032 (3 В; 220 мАч) не менее 3-х лет Габаритные размеры и степень защиты корпуса:
– настенный Н
– щитовой Щ1
– щитовой Щ2
– DIN-реечный Д
130×105×65 мм, IP44
96×96×70 мм, IP54 со стороны передней панели
96×48×100 мм, IP54 со стороны передней панели
90×72×58 мм, IP20 со стороны передней панелиУсловия эксплуатации:
– температура окружающего воздуха
– атмосферное давление
– относительная влажность воздуха (при 35 °С)
-20...+50 °С
84...106,7 кПа
30...80 % -
Комплект поставки УТ1-Щ1
№ Наименование Количество 1 Двухканальный таймер реального времени УТ1-Щ1 1 2 Комплект крепежных элементов 1 3 Паспорт и гарантийный талон 1 4 Руководство по эксплуатации 1 -
