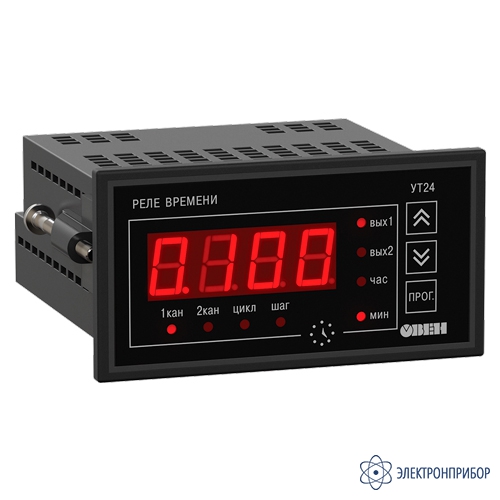

УТ24-Щ2.Р — цифровой двухканальный таймер

Код товара: 69634
  • Является модификацией УТ24

    • Гарантия

      2 года

    • Производитель

      ОВЕН

    • Артикул

      39140

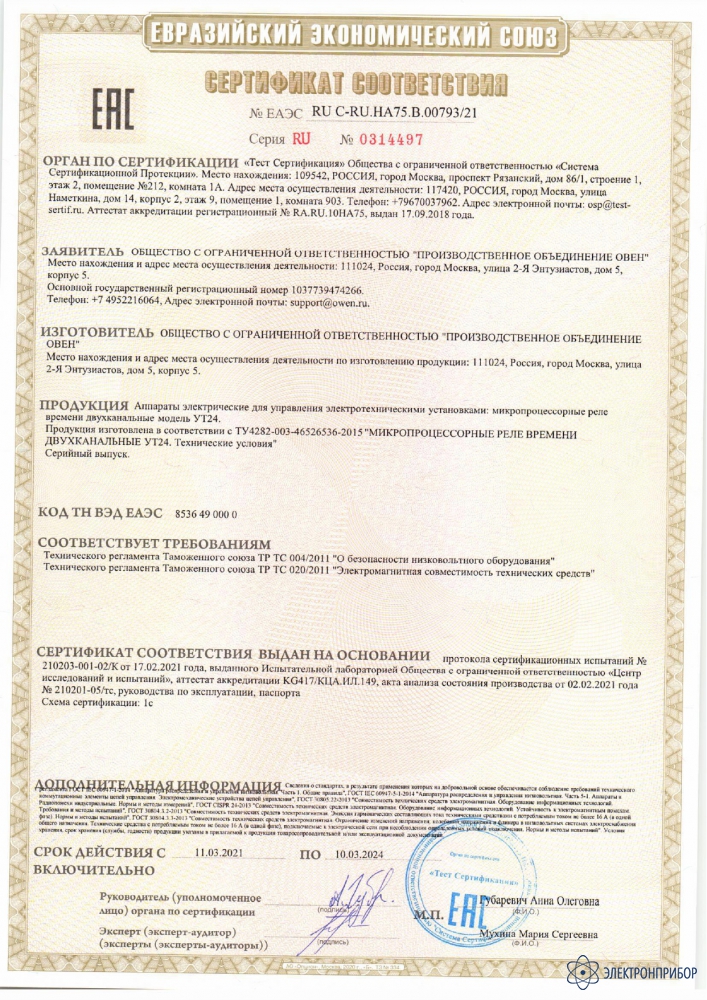

    Сертификаты

    Назначение цифрового двухканального таймера УТ24:

    Универсальное двухканальное реле времени УТ24 предназначено для включения и выключения нагрузки по заданной оператором программе. Применяется в качестве таймера, устройства задержки включения или формирователя последовательности импульсов, длительность которых задается пользователем.

    Варианты исполнения цифрового двухканального таймера УТ24:

    Календарный таймер УТ24 выпускается в корпусах 4-х типов: настенном Н, щитовых Щ1, Щ2 и на DIN-рейку.

    Функциональные возможности цифрового двухканального таймера УТ24:

    • Запуск программы по команде оператора или подаче питания на прибор (без привязки к календарному времени);
    • Два независимых таймера для формирования двух независимых программ управления исполнительными механизмами;
    • Две программы из конечного и бесконечного числа циклов по 1...30 шагов (каждый шаг задает включение/выключение исполнительного механизма);
    • Подключение трех внешних устройств для запуска, остановки, временной блокировки или сброса программы таймера;
    • Индикация времени, числа циклов и шагов, оставшихся до окончания программы;
    • Программирование кнопками на лицевой панели прибора;
    • Сохранение текущих значений и параметров программы при отключении питания;
    • Защита параметров от несанкционированного доступа.

    Функциональная схема цифрового двухканального таймера УТ24:

    Рис.1. Функциональная схема УТ24

    Элементы управления цифрового двухканального таймера УТ24:

    Рис.2. Дисплей прибора

    Показания индикаторов на лицевой панели:

    4 х разрядный цифровой индикатор Отображает по выбору пользователя:
    – оставшееся до окончания программы время;
    – оставшееся до конца выполнения программы число циклов;
    – оставшееся до окончания цикла число шагов.
    Светодиоды «Вых1», «Вых2» Сигнализирует о том, что включено, соответственно, выходное устройство первого таймера, выходное устройство второго таймера.
    Светодиод «1кан» На индикатор выводится информация о состоянии 1-го таймера.
    Светодиод «2кан» На индикатор выводится информация о состоянии 2-го таймера.
    Светодиод «цикл» На индикатор выводится информация о количестве оставшихся до конца программы циклов.
    Светодиод «шаг» На индикатор выводится информация о количестве оставшихся до конца цикла шагов.
    Светодиод «мин» В старшем разряде индикатора отображаются минуты.
    Светодиод «час» В старшем разряде индикатора отображаются часы.

    Функкции кнопок:

    Кнопка в режиме РАБОТА предназначена для переключения вывода на индикатор показаний первого таймера на показания второго и обратно.
      Кнопка в режиме РАБОТА предназначена для переключения формата времени, выводимого на индикатор, а также для просмотра числа шагов, оставшихся до конца цикла, и количества циклов, оставшихся до конца программы.
      Кнопки в режиме ПРОГРАММИРОВАНИЕ используются для выбора параметра и установки его значения.
    Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, для установки значения параметра, записи его в энергонезависимую память прибора и выхода в режим РАБОТА.

    Схемы подключения цифрового двухканального таймера УТ24:

    Рис.3. Схема подключения УТ24

  • Технические характеристики цифрового двухканального таймера УТ24:

    Параметр Значение
    Напряжение питания 130...265 В переменного тока;
    80...310 В постоянного тока
    Потребляемая мощность не более 10 ВА
    Количество входов управления 3
    Подключаемые датчики коммутационные устройства
    (контакты кнопок, выключателей, герконов, реле и прочее);
    n-p-n–типа с открытым коллекторным выходом;
    датчики с выходным напряжением высокого уровня от 12 до 30 В и низкого уровня от 0 до 2,2 В
    Максимально допустимый ток нагрузки:
    – электромагнитных реле (выход Р)
    – транзисторных оптопар (выход К)
    – оптосимисторов (выход С)
    – дублирующего выхода второго канала
    8 А (220 В и cos  φ> 0,4);
    0,2 А (+50 В);
    50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц;
    30 мА при +30 В
    Количество таймеров 2
    Длительность временных интервалов 0...99 ч 59 мин 59,9 с
    Дискретность установки длительности временных интервалов 0,1 с
    Количество программируемых шагов в цикле до 30
    Количество циклов в программе от 1 до 9999 или бесконечное
    Время задержки начала выполн. программы 0...9 ч 59 мин 59,9 с
    Габаритные размеры и степень защиты корпуса:
    – настенный Н
    – щитовой Щ1
    – щитовой Щ2
    – DIN-реечный Д
    130×105×65, IP44
    96×96×70 мм, IP54 со стороны передней панели
    96×48×100 мм, IP54 со стороны передней панели
    90×72×58 мм, IP20 со стороны передней панели
    Условия эксплуатации:
    – температура окружающего воздуха
    – атмосферное давление
    – относительная влажность воздуха (при 35 °С)
    +1...+50 °С
    86...106,7 кПа
    не более 80 %

  • Комплект поставки УТ24-Щ2.Р

    № Наименование Количество
    1 Цифровой двухканальный таймер УТ24-Щ2.Р 1
    2 Комплект крепежных элементов 1
    3 Паспорт и гарантийный талон 1
    4 Руководство по эксплуатации 1
