ИТП-15 — индикатор токовой петли

Код товара: 69419

    • Гарантия

      2 года

    • Производитель

      ОВЕН

    • Артикул

      74135

    Сертификаты

    Назначение индикатора токовой петли ИТП-15:

    Измерители технологических параметров ИТП-11, ИТП-14, ИТП-15, ИТП-16 предназначены для измерения, контроля и отображения величины сигнала с датчиков температуры, давления, уровня, влажности, вибрации. Функционал приборов позволяет применять их в составе шкафов и блоков управления, диспетчерских пультов в пищевой промышленности, ЖКХ, нефтегазовой отрасли, металлургии.

    Измеряемые сигналы для ИТП-15: ток: 0…20 мА, 4…20 мА, напряжения: 0…10 В, 2…10 В.

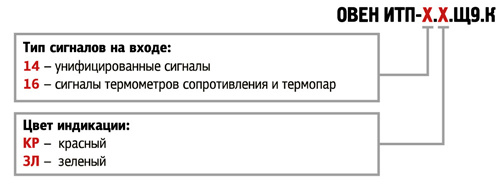

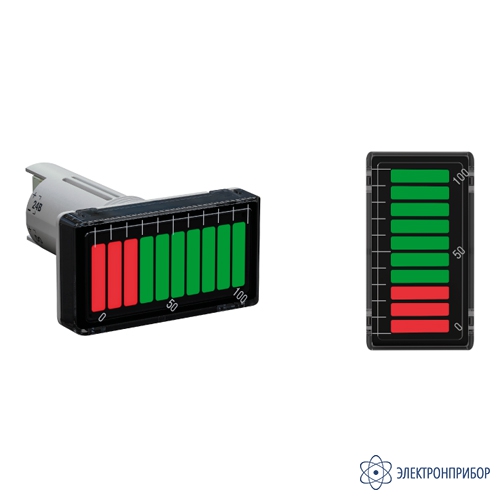

    Варианты исполнения индикатора токовой петли ИТП-15:

    Функциональные возможности индикатора токовой петли ИТП-15:

    • Контроль температуры или другой физической величины (давления, влажности, уровня и прочее);
    • Возможность настройки двуцветной зоны сигнализации;
    • Индикация аварии при обрыве входного сигнала или выхода за указанные границы;
    • Возможность мигания индикатора при входе измеряемой величины в критическую зону;
    • Выходное устройство для сигнализации или управления 200 мА 42 В;
    • Питание от внешнего источника постоянного напряжения 24 В;
    • Крепление на дверцу щита в отверстие 22 мм;
    • Самозажимные клеммные соединители;
    • Эксплуатация при температуре окружающий среды: от -40 до +60 °С.

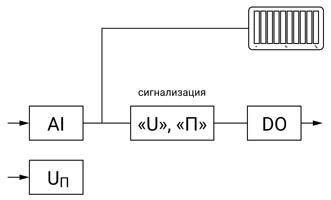

    Функциональная схема индикатора токовой петли ИТП-15:

    Рис.1. Функциональная схема ИТП-15

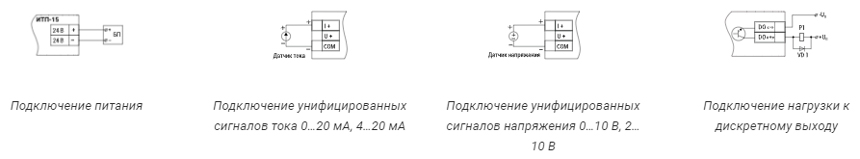

    Схемы подключения индикатора токовой петли ИТП-15:

    Рис.2. Cхемы подключения ИТП-15

  • Технические характеристики индикатора токовой петли ИТП-15:

    Параметр Значение
    ИТП-11 ИТП-14 ИТП-15 ИТП-16
    Измеритель 4…20 мА с питанием от изменяемого сигнала Измеритель унифицированных сигналов с внешним питанием Измеритель унифицированных сигналов диаграммный Измеритель термопар и термосопротивлений с внешним питанием
    Питание
    Напряжение питания Токовая петля датчика 4…20 мА, не более 4 В 10…30 В постоянного тока (номинальное напряжение 24 В),
    потребляемая мощность не более 1 Вт
    Характеристики входных сигналов
    Количество каналов измерения 1 1 1 1
    Тип входного сигнала 4…20 мА Ток 0...5 мА, 0(4)…20 мА,
    Напряжение 0(2)…10 В    		 0(4)…20 мА,
    Напряжение 0(2)…10 В    		 Смотреть таблицу ниже «Измерительные датчики»
    Входное сопротивление при измерении напряжения, не более - 250 кОм
    Время опроса входа, не более 1 с 0,3 с 0,3 с 1 с
    Метрологические характеристики
    Пределы основной приведенной погрешности, % ±(0,2+N), где N – единица последнего разряда, выраженная в процентах от диапазона преобразования ±0,25 ±0,25 ±0,25 – при работе с ТС, унифицированными сигналами напряжения;
    ±0,5 – при работе с ТП
    Характеристики выходных сигналов
    Количество выходных устройств - 1 1 1
    Типы выходных устройств - Транзисторный ключ n-p-n типа:
    - максимальный постоянный ток нагрузки 200 мА
    - максимальное напряжение постоянного тока 42 В
    Конструктивные исполнения
    Габаритные размеры Щитовой Щ9: 26×48×65 мм
    Настенный Н3: 70×50×28 мм    		 Щитовой Щ9: 26×48×65 мм
    Условия эксплуатации
    Диапазон рабочих температур -40…+80 ⁰С -40…+60 ⁰С
    Относительная влажность воздуха Не более 80 %, при +35 °С и более низких температурах без конденсации влаги
    Атмосферное давление От 84 до 106,7 кПа
    Устойчивость к механическим воздействиям Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008
    Устойчивость к электромагнитным воздействиям Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014
    Характеристики надежности
    Степень защиты корпуса:
    – настенный Н3
    – щитовой Щ9 (со стороны лицевой панели)
    – щитовой Щ9 (со стороны клемм)
    IP65
    IP54
    IP20
    Средняя наработка на отказ 100000 ч
    Средний срок службы 12 лет
    ИЗМЕРИТЕЛЬНЫЕ ДАТЧИКИ
    Условное обозначение датчика Диапазон измерений, °С
    Термопреобразователи сопротивления по ГОСТ 6651-2009
    50/100/500/1000П (α=0,00391 °С1) -200…+850
    50/100/500/1000М (α=0,00428 °С1) -180 …+200
    50/100/500/1000Cu (α)=0,00426 °С1) -50 …+200
    50/100/500/1000Pt (α=0,00385 °С1) -200…+850
    100/500/1000Ni (α=0,00617 °С1) -60…+180
    Пирометры сумм. излучения по ГОСТ 10627-71
    РК-15 +400…+1500
    РК-20 +600…+2000
    РС-20 +900…+2000
    Сигнал напряжения по ГОСТ 26.011-80
    0...1 В
    Сигнал напряжения по ГОСТ 26.011-80
    -50...+50 мВ
    Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
    TХК (L) -200...+800
    TХА (К) -200…+1300
    TЖК (J) -200…+1200
    TНН (N) -200…+1300
    TМК (Т) -250…+400
    TПП (S) -50…+1750
    TПП (R) -50…+1750
    TПР (В) +200…+1800
    TВР (А-1) 0…+2500
    TВР (А-2) 0…+1800
    TВР (А-3) 0…+1800
    Термоэлектрические преобразователи по DIN 43710
    TypeL -200…+900

    Примечание:
    1 α температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 °С, к его сопротивлению, измеренному при 0 °С (R0), деленное на 100 °С и округленное до пятого знака после запятой.

  • Комплект поставки ИТП-15

    № Наименование Количество
    1 Индикатор токовой петли ИТП-15 1
    2 Комплект крепежных элементов 1
    3 Паспорт и гарантийный талон 1
    4 Руководство по эксплуатации 1
    5 Методика поверки (по требованию заказчика) 1

  • Файлы для ИТП-15
