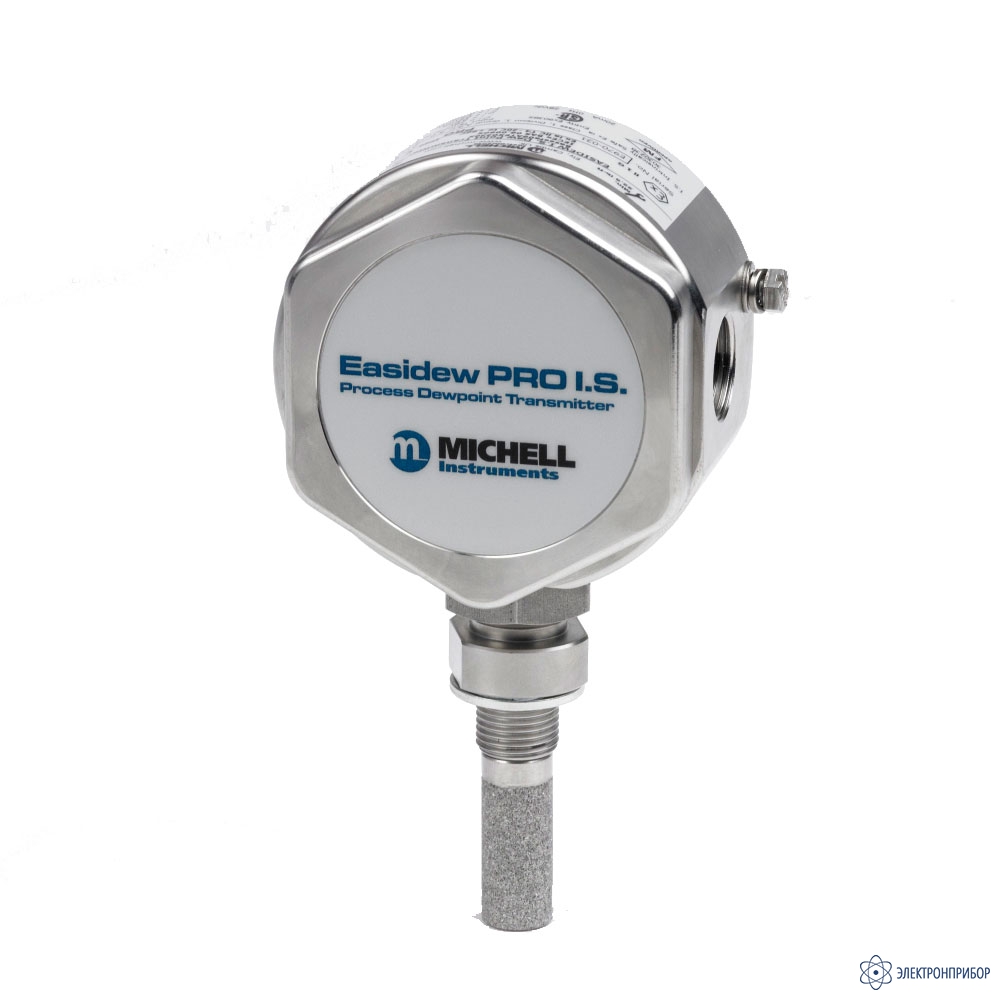

Michell Eavidew Pro I.S. — искробезопасный датчик точки росы

Код товара: 68861

Описание
Характеристики
Комплектация
Документы 1
Показать всё

- Производитель

  MICHELL
Описание искробезопасного датчика точки росы Michell Eavidew Pro I.S.:

Michell Eavidew Pro I.S. - это надежный и точный двухпроводной преобразователь точки росы для измерения малых концентраций влаги в газообразных и жидких средах с широким спектром промышленного применения. Международные сертификаты и разрешения, прочность и долговечность, позволяют успешно использовать преобразователь в газовой, нефтяной и нефтеперерабатывающей.

Особенности искробезопасного датчика точки росы Michell Eavidew Pro I.S.:
- Диапазон измерений: от -110 до +20°C ТТР;
- Сертификаты ATEX, IECEx, cCSAus, FM, ТР Тс;
- Точность ±1°C ТТР;
- Выход 4-20мА (двухпроводной);
- Сертификат калибровки (13 точек);
- Рабочее давление до 450 бар;
- Различные типы резьбового соединения;
- Сертификация материалов по EN 10204 3.1;
- Влагосодержание в газах и жидкостях;
- Программа обмена датчиков;
- Обезжиривание, для применения в кислороде.
Особенности искробезопасного датчика точки росы Michell Eavidew Pro I.S.:
- Природный газ (транспорт и переработка);
- Осушка трубопроводов;
- Коммерческий учет;
- Производство и передача сжиженных газов (LNG);
- Нефтехимия и нефтепереработка (жидкости);
- Каталитические процессы;
- Полимеризация;
- Осушка сжатого природного газа (CNG);
- Металлургия с применением замещающих газов;
- Сжатый воздух во взрывоопасных зонах.

Технические характеристики искробезопасного датчика точки росы Michell Eavidew Pro I.S.:

Преобразователь	Easidew PRO I.S. для газовых сред	Easidew PRO I.S. для жидких сред
Основные
Диапазон	от -110°C до + 20°C ТТР; от -100°C до +20°C ТТР	от 0 до 1000 ppmW
Точность	±1°C (от -60 до +20°C ТТР) ±2°C (от -110 до -60°C ТТР)
Response time	5 мин Т95 (от сухого к влажному)
Repeatability	0.5°C ТТР
Calibration	Прослеживаемая по 13-ти точкам; выдается сертификат
Электрические
Выходной сигнал	4-20мА; конфигурируемые пользователем сигналы выхода за диапазон
Выходной сигнал	Точка росы или влагосодержание	Влагосодержание
Диапазон аналогового выхода	Точка росы: от -110°C до +20°C или от -100°C до +20°C Влагосодержание в газе: 0 - 3000 ppmv По заказу: мг/м3, lbs/MMSCF для природного газа	Влагосодержание в жидкости: 0 - 1000 ppmw Нестандартные диапазоны по запросу
Напряжение питания	14 - 28 В DC
Сопротивление нагрузки	250 Q при 14 В (500 Q при 24 В)
Потребление тока	23 мА максимум, в зависимости от выходного сигнала
Константы насыщения (только для измерения в жидких средах)	Таблица на 6 значений констант насыщения до 1000 ppmW в диапазоне температур от 0 до +50°C. Возможен выбор набора значений для 8-ми стандартных жидкостей и их «прошивка» в преобразователь с помощью ПО. Или пользователь может задать константы насыщения вручную.
Соотв. нормам ЕС (CE conformity)	Подтверждено
Рабочие условия
Рабочие температуры	от-20°C до +70°C
Рабочее давление	до 45МПа (450 бар)

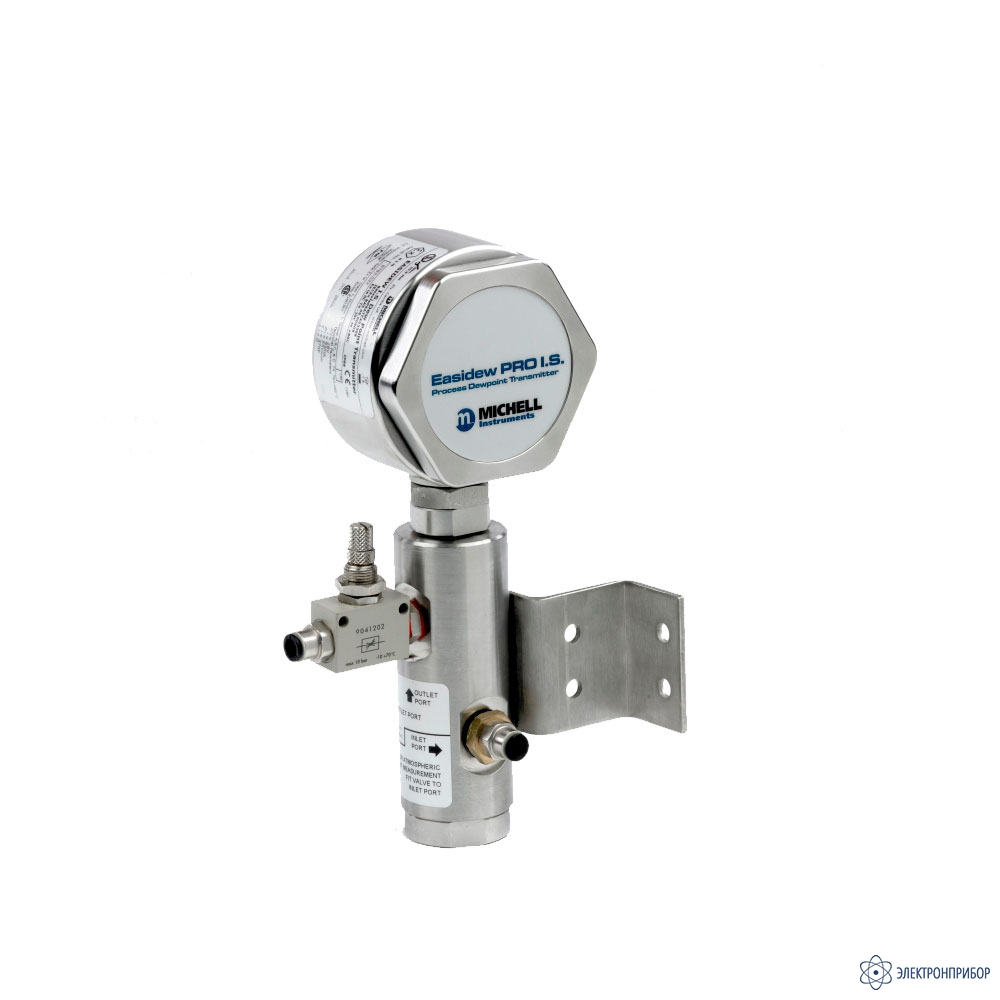

Расход	1 - 5 нл/мин при установку в измерительную камеру (блок отбора проб); 0 - 10 м/сек при установке в поток
Температурная компенсация	Во всем диапазоне рабочих температур
Конструкционные
Степень защиты	IP66 по стандарту BS EN 60529:1992; NEMA 4 по стандарту NEMA 250-2003
Взрывозащита (искробезопасная электрическая цепь)	ATEX: II 1 G Ex ia IIC T4 Ga (-20°C to +70°C) IECEx: Ex ia IIC T4 Ga (-20°C to +70°C) ТР ТС (Таможенный союз): 0Ex ia IIC T4 Ga (-20°C to +70°C) FM: Class I, Division 1, Groups A B C D, T4 cCSAus: Class I, Division I Groups A B C D, T4
Утверждение типа СИ	Россия, Казахстан
Сертификат для сосудов работающих под давлением	C.R.N. - 11 провинций (Канада)
Кислородное оборудование	Опция: Обезжиривание для работы в кислороде
Материал корпуса	Нержавеющая сталь 316
Фильтр (защитный колпачок)	Стандартно: спечённая сталь (защита от частиц >80мкм) По запросу: ПЭНД (защита от частиц >10мкм)
Резьбовое соединение	Нержавеющая сталь 5/8” — 18 UNF с резинометаллическим уплотнением; доп. адаптеры G1/2” и 3/4” UNF (сертификат соответствия материалов нормам EN 10204 3.1 - см. коды заказа)
Масса	1.27 кг
Электрические подключения	Винтовая клеммная колодка, через кабельный ввод М20 х 1.5мм
Диагностика (заводские настройки)	Состояние Сбой Значение ниже диапазона Значение выше диапазона	Сигнал 23 mA 4 mA 20 mA
Рекомендуемые барьеры искробезопасности с гальванической развязкой	KFD2-CR-EX1.20200 KFD0-CS-EX2.50P KFD2-CR-EX1.30200 KFD2-STC4-EX1.H	MTL5040 KFD0-CS-EX1.50P MTL5541 MTL5041

* - В некоторых регионах, где применимы иные нормы сертификации, отличные от норм страны производителя оборудования, некоторые значения могут отличаться от указанных в данной таблице. Всегда проверяйте значения по региональным сертификатам соответствия.

Комплект поставки Michell Eavidew Pro I.S.

№ Наименование Количество

1 Искробезопасный датчик точки росы Michell Eavidew Pro I.S. 1
Файлы для Michell Eavidew Pro I.S.
- Техническое описание Michell Eavidew Pro I.S.
  1.34 МБ
