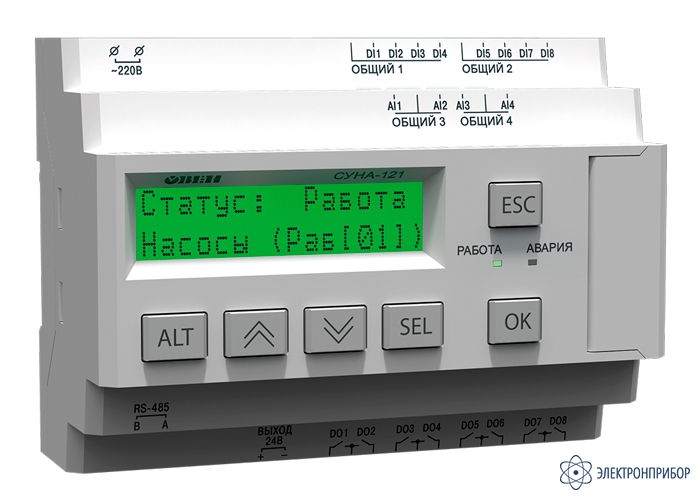

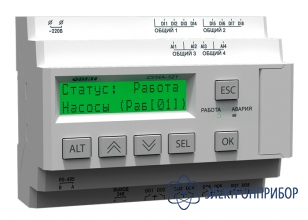

СУНА-121 — контроллер для групп насосов с поддержкой датчиков 4…20 мА и RS-485

Код товара: 69860
  • 20 вариантов исполнения

    • Гарантия

      2 года

    • Производитель

      ОВЕН

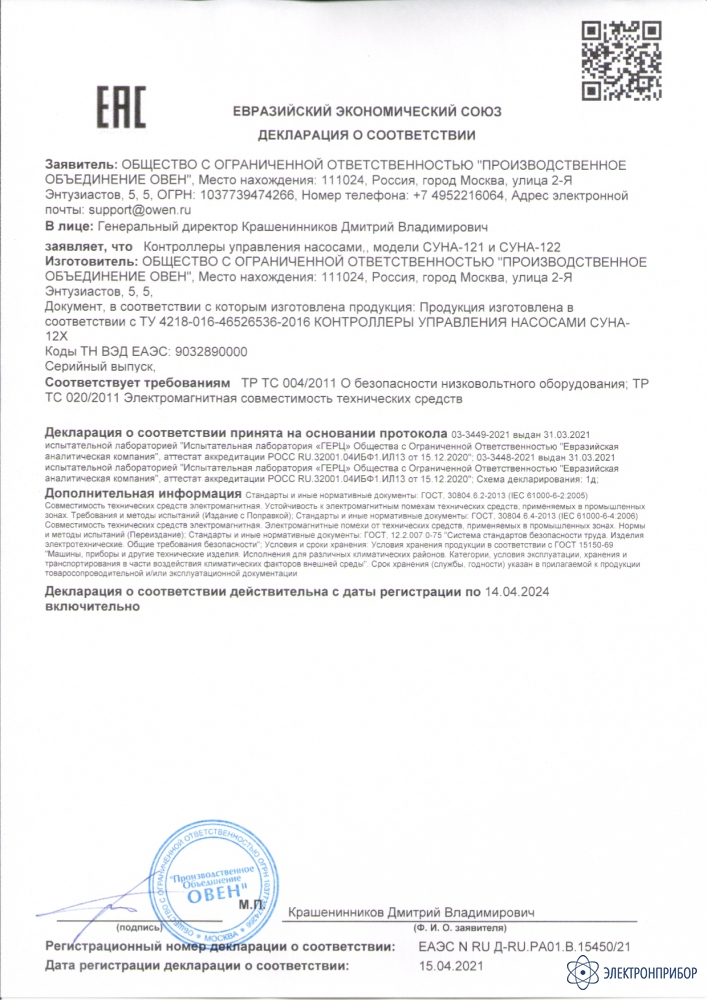

    Сертификаты

    Назначение контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:

    СУНА-121 - контроллер с готовыми алгоритмами для управления насосными группами. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.

    СУНА-121 выпускается в 9-ти модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:

    • Чередование 2-х насосов;
    • Чередование 3-х насосов;
    • Регулирование давления, 2 насоса, по реле давления;
    • Регулирование давления, 2 насоса, по аналоговому датчику давления;
    • Регулирование давления, 3 насоса, по аналоговому датчику давления;
    • Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня;
    • Заполнение/опорожнение резервуара, 2 насоса, аналоговый датчик уровня;
    • Заполнение/опорожнение резервуара, 3 насоса, аналоговый датчик уровня;
    • Управление канализационной насосной станцией, 2 насоса, аналоговый и дискретный (2 дискретных) датчики уровня или 4 дискретных датчика уровня.

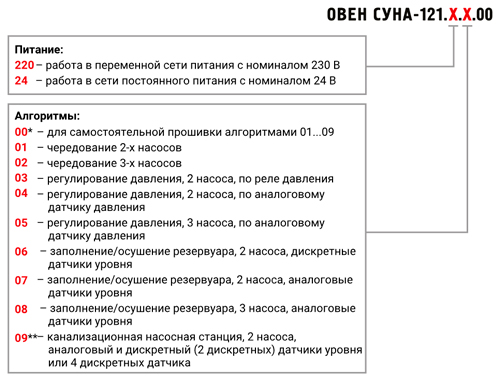

    Варианты исполнения контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:

    * Прошивка осуществляется с помощью конфигуратора, который находится в разделе Документация.
    ** При прошивке на алгоритм 09 необходимо докупить интерфейсную плату ПР-ИП485 для подключения модулей измерения тока МЭ110-224.1Т

    Преимущества контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:

    • Универсальность. 9 готовых алгоритмов позволяют применять СУНА-121 в различных схемах управления насосами.
    • Простота. СУНА-121 не требует программирования, это позволяет ввести прибор в эксплуатацию в течении часа. Контроллер имеет русскоязычное меню с интуитивно понятным интерфейсом.
    • Безопасность. СУНА-121 контролирует аварии и своевременно предупреждает диспетчера о неполадках в работе системы.
    • Экономичность. СУНА-121 обеспечивает равномерный износ оборудования за счет поочередного управления насосами.
    • Взаимозаменяемость. Единая аппаратная база всех устройств линейки СУНА-121 позволяет осуществлять смену алгоритма управления.
    • Диспетчеризация. Интерфейс RS-485 и открытая карта регистров делают возможным включение СУНА-121 в систему удаленной диспетчеризации (SCADA, OPC). Готовые шаблоны в облачном сервисе OwenCloud позволяют обеспечить контроль и управление системой из любой точки мира.

    Функциональные возможности контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:

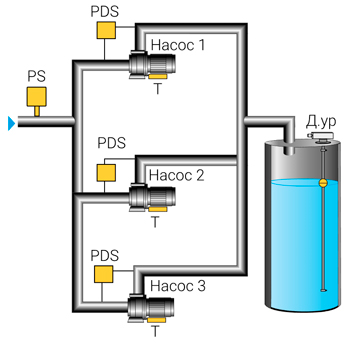

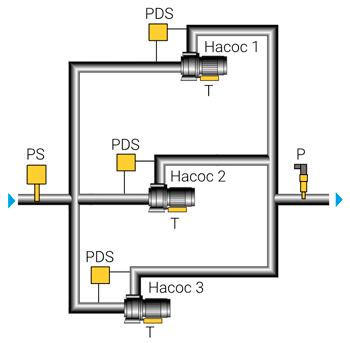

    Регулирование давления. СУНА-121 обеспечивает поддержание заданного давления в системе. Работа алгоритмов осуществляется по аналоговым или дискретным датчикам.

    Рис.1. Контроль исправности насоса

    Регулирование уровня. СУНА-121 поддерживает заданное значения уровня в системе. Алгоритмы ориентируются на показания дискретных или аналоговых датчиков.

    Рис.2. Контроль температуры насоса

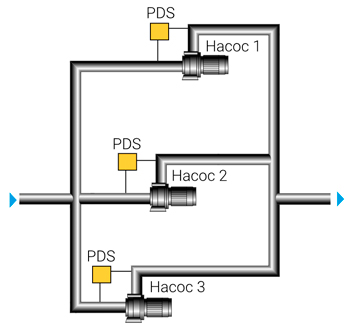

    Контроль исправности насоса. СУНА-121 контролирует работоспособность каждого насоса по датчику перепада давления.

    Рис.3. Контроль исправности насоса

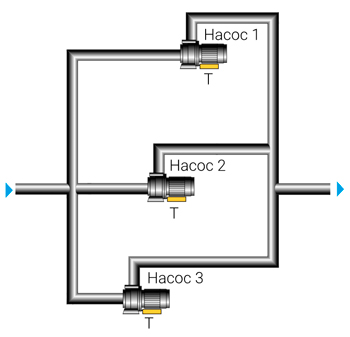

    Контроль температуры насоса. Для защиты двигателя насоса от перегрева СУНА-121 контролирует температуру с помощью резистивных датчиков температуры. В настройках защит контроллера указывается аварийная граница сопротивления.

    Рис.4. Контроль температуры насоса

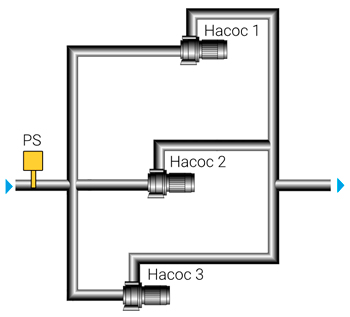

    Защита от сухого хода. Для защиты насосов СУНА-121 контролирует наличие воды в системе по датчику сухого хода.

    Рис.5. Защита от сухого хода

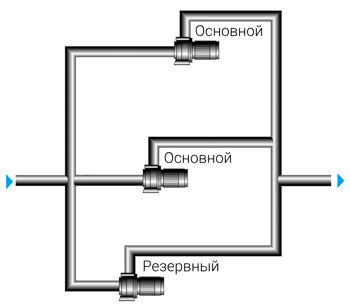

    Резервирование. Каждый насос может иметь один из трех статусов: основной, резервный, отключен. При выходе из строя основного насоса до восстановления его работоспособности СУНА-121 включает в работу резервный насос.

    Рис.6. Резервирование

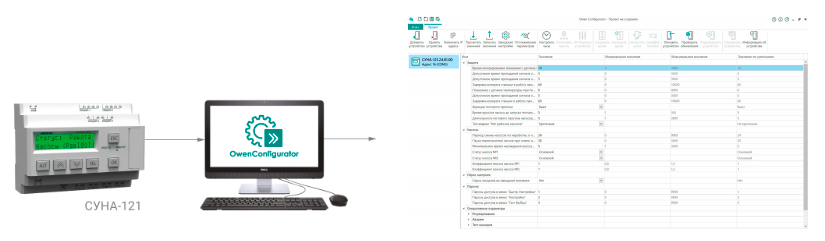

    Конфигурирование с ПК контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:

    Контроллер СУНА-121 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости.

    При прошивке на алгоритм 09 необходимо докупить интерфейсную плату ПР-ИП485 для подключения модулей измерения тока МЭ110-224.1Т.

    Рис.7. Конфигурирование с ПК

    Диспетчеризация контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:

    Наличие интерфейса RS-485 на борту контроллеров, позволяет включать их в системы диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для СУНА-121.

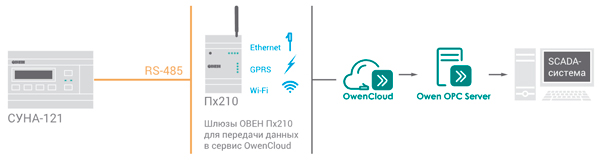

    Рис.8. Диспетчеризация

    При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.

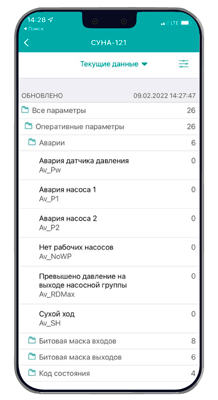

    Рис.9. Удаленный контроль со смартфона.

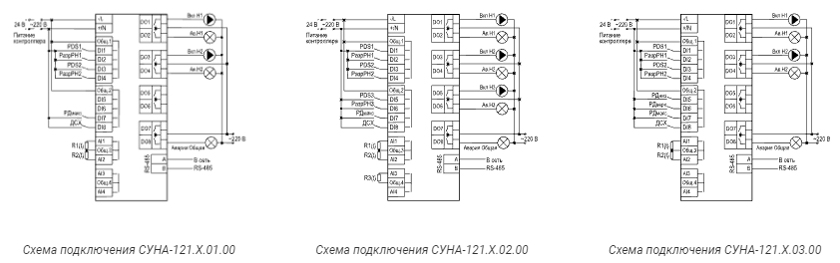

    Электрические схемы подключения контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:

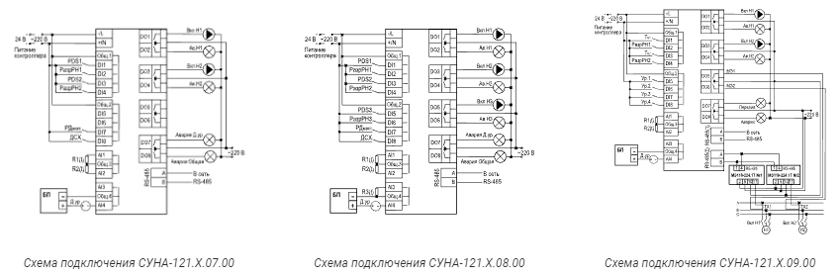

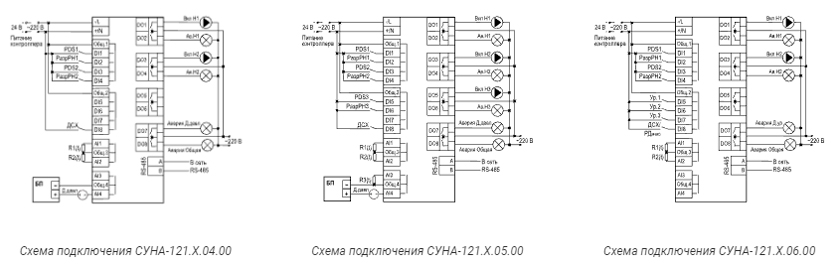

    Рис.10. Схемы подключения всех модификаций контроллера СУНА-121

    Алгоритмы управления насосными группами контроллером с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:

    № алгоритма Название алгоритма Описание алгоритма Функциональная схема Пример

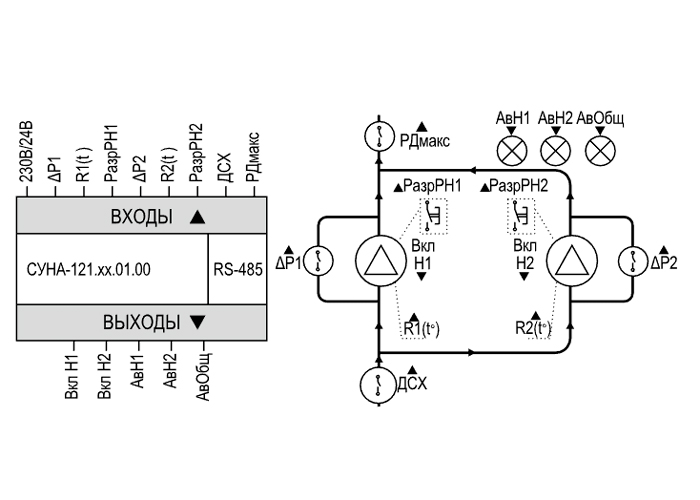

    01.00 Чередование 2-х насосов Управление насосной станцией из двух насосов одного типоразмера.

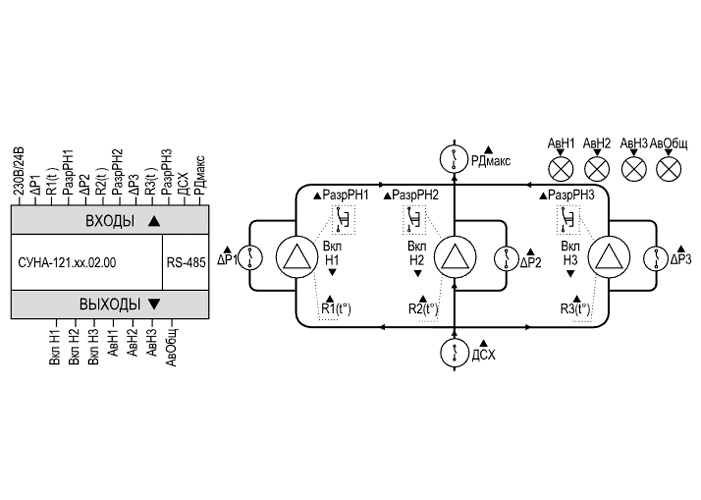

    02.00 Чередование 3-х насосов Управление насосной станцией из трех насосов одного типоразмера.

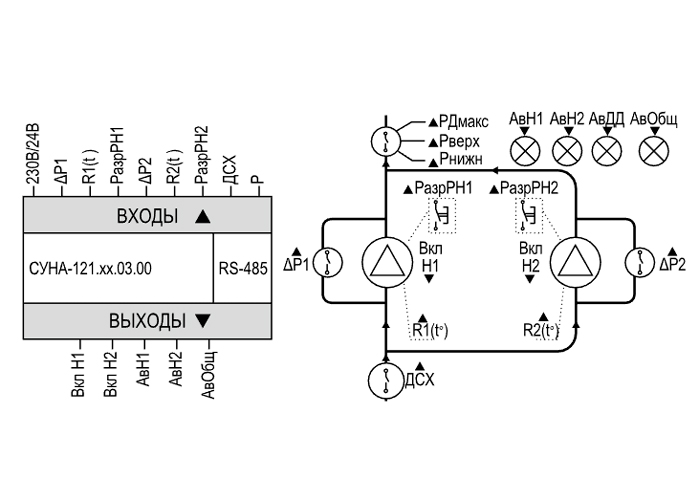

    03.00 Регулирование давления 2-мя насосами по реле давления Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналам от дискретных датчиков выходного давления.

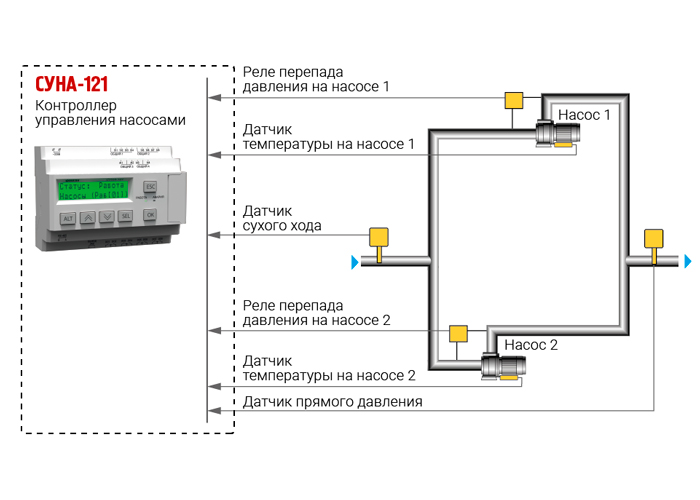

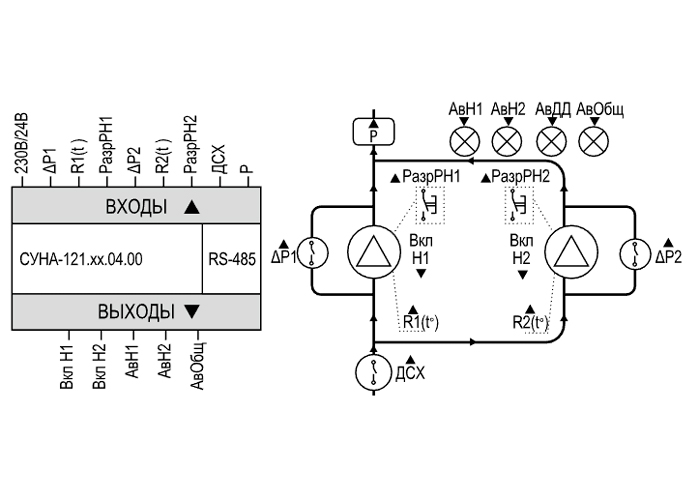

    04.00 Регулирование давления 2-мя насосами по аналоговому датчику давления Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления.

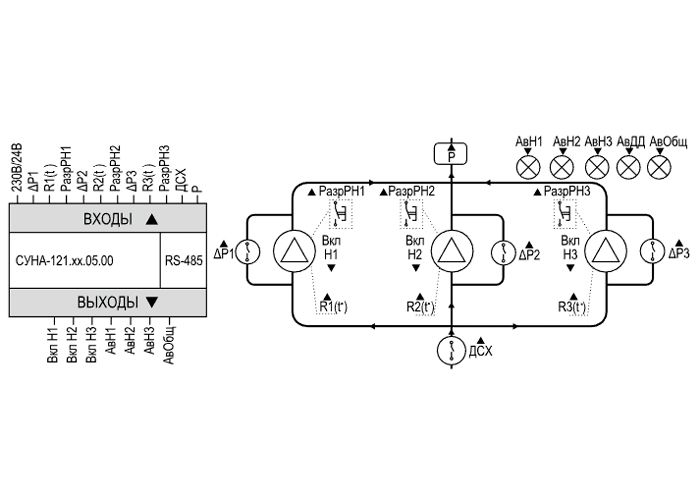

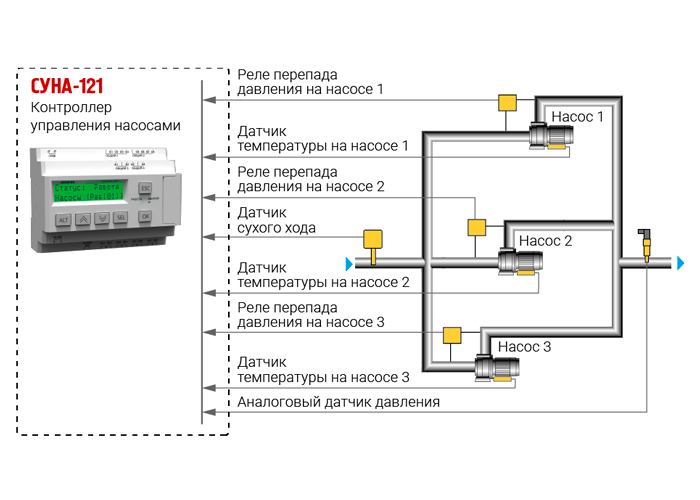

    05.00 Регулирование давления 3-мя насосами по аналоговому датчику давления Управление насосной станцией из трех насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления.

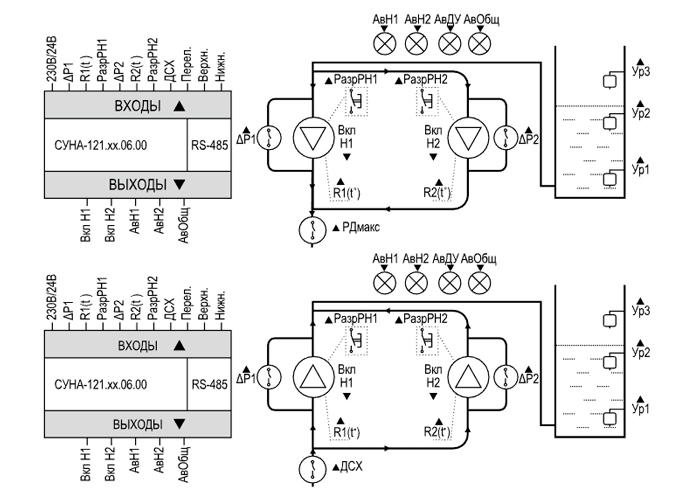

    06.00 Заполнение или осушение резервуара 2-мя насосами по дискретным датчикам уровня Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1 по показаниям дискретных датчиков уровня.

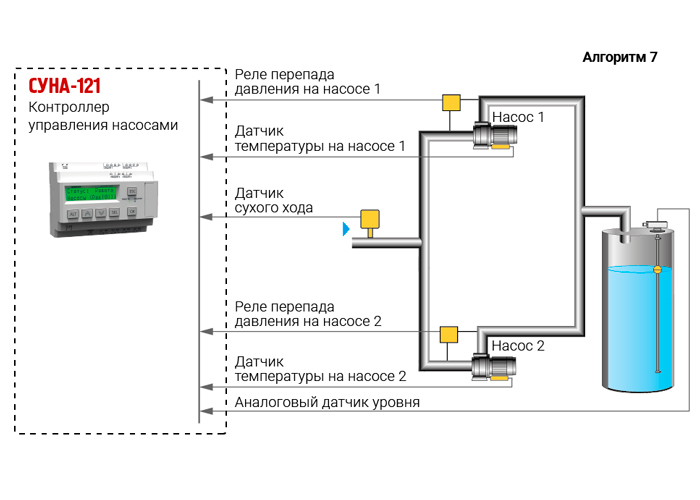

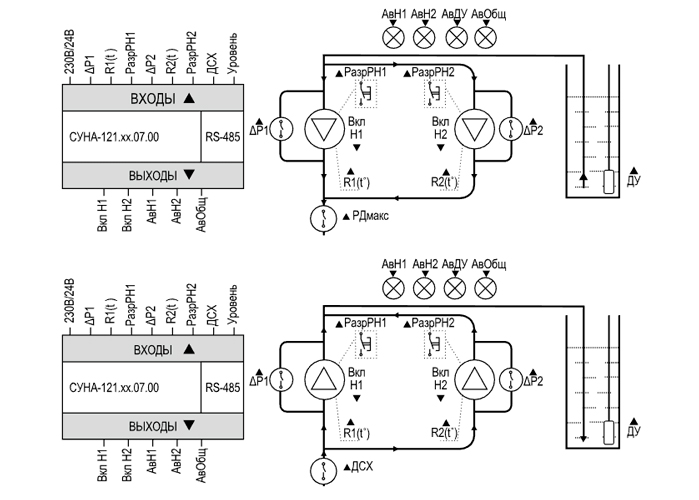

    07.00 Заполнение или осушение резервуара 2-мя насосами по аналоговому датчику уровня Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1 по показаниям аналогового датчика уровня.

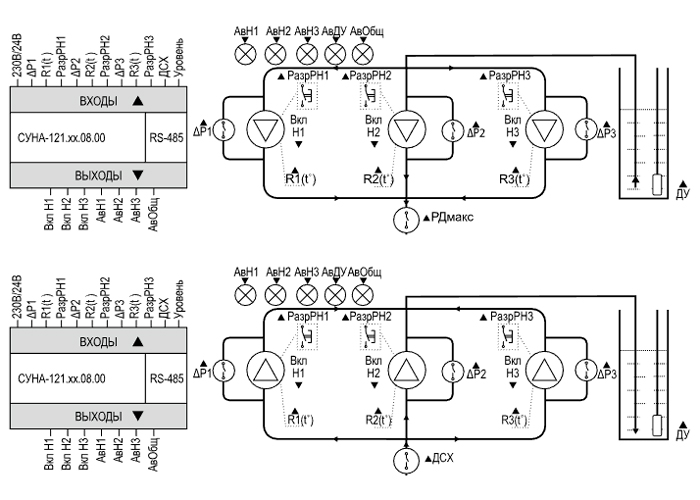

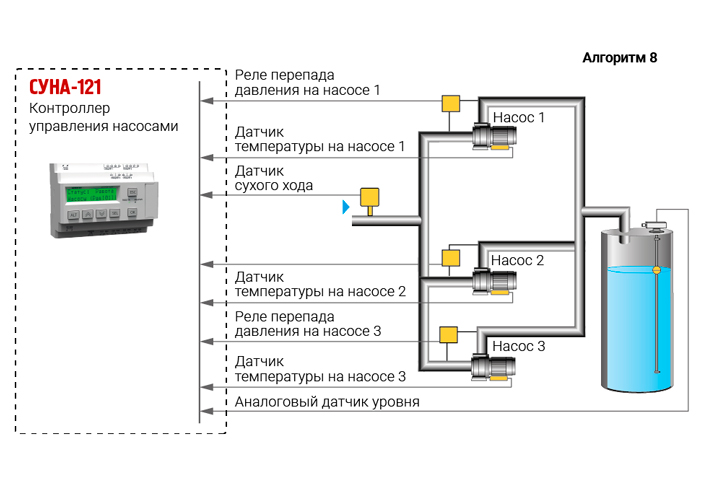

    08.00 Заполнение или осушение резервуара 3-мя насосами по аналоговому датчику уровня Управления насосной станцией из трех насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1 по показаниям аналогового датчика уровня.

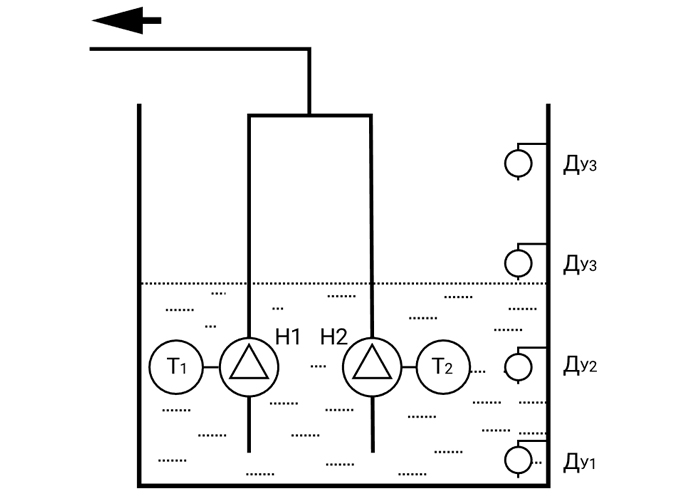

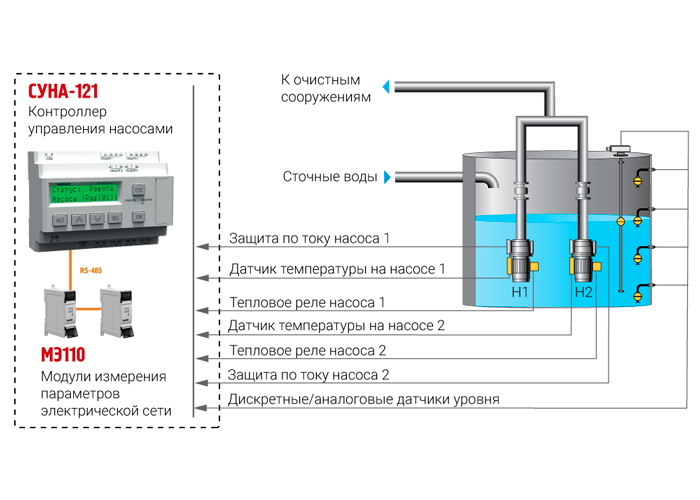

    09.00 Канализационная насосная станция, осушение резервуара 2-мя насосами Управление канализационной насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем осушения по показаниям аналогового и дискретного (2 дискретных) датчиков уровня или 4 дискретных датчиков уровня.

    Примечание:
    1 - Логика управления на «осушение» или «заполнение» устанавливается пользователем в настройках контроллера.

  • Технические характеристики контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:

    Параметр Значение
    СУНА-121.220.хх СУНА-121.24.хх
    Диапазон напряжения питания, В 94…264
    (номинальное 120…230 В, при 47…63 Гц)    		 19…30
    (номинальное 24 В)
    Гальваническая развязка есть
    Электрическая прочность изоляции, В 2830 (между входом питания и другими цепями) 1780 (между входом питания и другими цепями)
    Потребляемая мощность, не более 17 ВА 10 Вт
    Встроенный источник питания есть -
    Выходное напряжение встроенного источника питания постоянного тока, В 24±3 -
    Ток нагрузки встроенного источника питания, мА, не более 100 -
    Электрическая прочность изоляции  (между выходом питания и другими цепями), В 1780 -
    Сетевые возможности
    Интерфейс связи RS-485
    Протокол связи Modbus-RTU, Modbus-ASCII
    Режим работы Slave – алгоритмы 01…08
    1-ый интерфейс RS-485 – Slave, 2-ой интерфейс RS-485 – Master(опрос двух модулей МЭ110-224.1Т для защиты насосов по току) – алгоритм 09
    Скорость передачи данных, бит/сек 9600, 14400, 19200, 38400, 57600, 115200
    Конструкция
    Тип корпуса Для крепления на DIN-рейку (35 мм)
    Габаритные размеры, мм 123×90×58
    Степень защиты корпуса по ГОСТ 14254-96 IP20
    Масса контроллера, кг, не более (для всех вариантов исполнений) 0,6
    Средний срок службы, лет 8
    Дискретные входы
    Количество входов 8
    Номинальное напряжение питания, В 230 (переменный ток) 24 (постоянный ток)
    Максимально допустимое напряжение питания, В 264 (переменный ток) 30 (постоянный ток)
    Тип датчика для дискретного входа механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и прочее)  механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и прочее)
     с выходными транзисторными ключами (например, имеющие на выходе транзистор p-n-p-типа с открытым коллектором)
    Ток «логической единицы», мА 0,7…1,45 2…4
    Ток «логического нуля», мА 0…0,5 0…0,5
    Уровень сигнала, соответствующий «логической единице», В 159…264 15…30
    Уровень сигнала, соответствующий «логическому нулю», В 0…40 -3…5
    Минимальная длительность импульса, воспринимаемая дискретным входом, мс 50 2
    Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс 100 30
    Гальваническая развязка Групповая, по 4 входа (1–4 и 5–8)
    Электрическая прочность изоляции, В 1780 между группами входов
    2830 между другими цепями контроллера
    Аналоговые входы
    Количество 4
    Тип измеряемых сигналов, униполярный 4…20 мА, 0…4 кОм
    Предел основной приведенной, погрешности, % ± 1 %
    Сопротивление встроенного шунтирующего резистора для режима 4…20мА, Ом 121
    Значение наименьшего значащего разряда 6 мкА (0…20 мА/3700)
    Период обновления результатов измерения четырех каналов, мс, не более 10
    Гальваническая развязка Отсутствует
    Дискретные выходы
    Количество выходных устройств 8
    Тип выходного устройства Дискретный, релейные (нормально-разомкнутые контакты)
    Гальваническая развязка Индивидуальная
    Электрическая прочность изоляции, В 2830
    Коммутируемое напряжение в нагрузке, В, не более
    – для цепи постоянного тока
    – для цепи переменного тока
    30 (резистивная нагрузка)
    250 (резистивная нагрузка)
    Допустимый ток нагрузки, не более 5 А при напряжении не более 250 В переменного тока и cosφ >0,95;
    3 А при напряжении не более 30 В постоянного тока
    Установившийся ток при максимальном напряжении:
    – для цепи постоянного тока, А, не более
    – для цепи переменного тока, А, не более
    5 (резистивная нагрузка)
    10 (резистивная нагрузка)
    Допустимый ток нагрузки, мА, не менее 10 (при 5 В постоянного тока)
    Механический ресурс реле, циклов, не менее 10 000 000
    Электрический ресурс реле, циклов, не менее 200 000: 3 А при 125 В переменного тока, резистивная нагрузка;
    100 000: 3 А при 250 В переменного тока;
    100 000: 5 А, 30 В постоянного тока, резистивная нагрузка;
    25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.)
    Индикация и элементы управления
    Тип дисплея текстовый монохромный ЖКИ с подсветкой, 2×16 символов
    Дискретные индикаторы два светодиодных индикатора (красный и зеленый)
    Количество механических кнопок 6
    Условия эксплуатации
    Тип помещений закрытые взрывобезопасные помещения без агрессивных паров и газов
    Температура окружающего воздуха -20…+55 °С
    Относительная влажность воздуха не более 80 % (при +25 °С без конденсации влаги)
    Атмосферное давление от 84 до 106,7 кПа
    Высота над уровнем моря не более 2000 м
    По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69
    По устойчивости к механическим воздействиям при эксплуатации соответствует группе исполнения N1 по ГОСТ Р 52931–2008
    По устойчивости к воздействию атмосферного давления относится к группе Р1 по ГОСТ Р 52931–2008
    По устойчивости к воздействию помех соответствует ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А
    По уровню излучения радиопомех (помехоэмиссии) соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97)
    По стойчивости к прерываниям, провалам и выбросам напряжения питания для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2)
    для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более

  • Комплект поставки СУНА-121

    № Наименование Количество
    1 Контроллер для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121 в выбранном исполнении 1
    2 Комплект крепежных элементов 1
    3 Паспорт и гарантийный талон 1
    4 Руководство по эксплуатации 1
