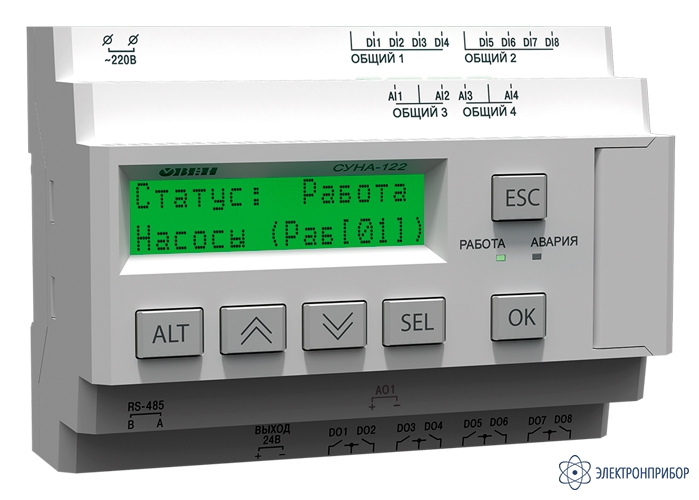

СУНА-122 — каскадный контроллер для управления насосами с преобразователем частоты

Код товара: 69898
  • 12 вариантов исполнения

    • Гарантия

      2 года

    • Производитель

      ОВЕН

    Сертификаты

    Назначение каскадного контроллера для управления насосами с преобразователем частоты СУНА-122:

    СУНА-122 - контроллер с готовыми алгоритмами для управления насосными группами совместно с частотным преобразователем. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.

    Применение каскадного контроллера СУНА-122 совместно с преобразователем частоты ОВЕН ПЧВ в системе управления насосами позволяет:

    • осуществить каскадное управление, чередование и автоматическое выравнивание насосов по наработке;
    • снизить затраты на потребление электроэнергии;
    • обеспечить точное поддержание заданного давления и равномерный износ насосов;
    • защитить все насосы системы от аварийных ситуаций;
    • сэкономить на покупке и установке частотных преобразователей для ведомых двигателей.

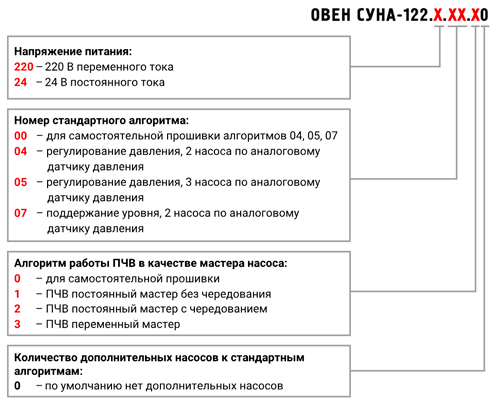

    Варианты исполнения каскадного контроллера для управления насосами с преобразователем частоты СУНА-122:

    Преимущества каскадного контроллера для управления насосами с преобразователем частоты СУНА-122:

    • Универсальность. 5 готовых алгоритмов позволяют применять СУНА-122 в различных схемах управления насосами совместно с частотным преобразователем
    • Простота. СУНА-122 не требует программирования, это позволяет ввести прибор в эксплуатацию в течении часа. Контроллер имеет русскоязычное меню с интуитивно понятным интерфейсом.
    • Безопасность. СУНА-122 контролирует аварии и своевременно предупреждает диспетчера о неполадках в работе системы.
    • Экономичность. Равномерный износ оборудования за счет поочередного управления насосами. Снижение затрат на электроэнергию. Экономия на устройствах плавного пуска.
    • Взаимозаменяемость.Единая аппаратная база всех устройств линейки СУНА-122 позволяет осуществлять смену алгоритма управления.
    • Диспетчеризация. Интерфейс RS-485 и открытая карта регистров делают возможным включение СУНА-122 в систему удаленной диспетчеризации (SCADA, OPC). Готовые шаблоны в облачном сервисе OwenCloud позволяют обеспечить контроль и управление системой из любой точки мира.

    Функциональные возможности каскадного контроллера для управления насосами с преобразователем частоты СУНА-122:

    Регулирование давления. Частотное управление насосами позволяет обеспечить точное поддержание заданного давления в системе. Алгоритмы ориентируются на показания аналоговых датчиков давления.

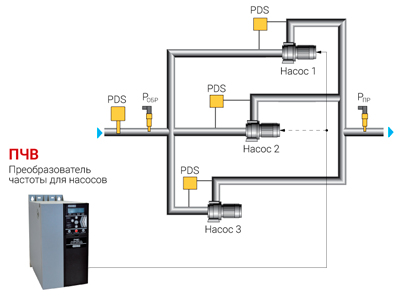

    Рис.1. Регулирование давления

    Регулирование уровня. Управление насосами совместно с преобразователем частоты позволяет обеспечить точное поддержание заданного уровня в системе. Работа алгоритма осуществляется по одному аналоговому и двум дискретным датчикам уровня.

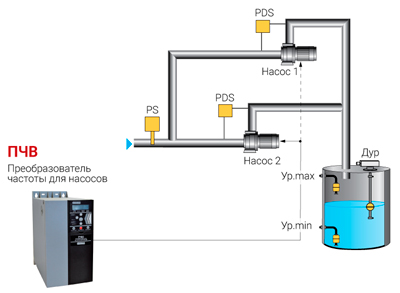

    Рис.2. Регулирование уровня

    Контроль исправности насоса. СУНА-122 контролирует работоспособность каждого насоса по датчику перепада давления.

    Рис.3. Контроль исправности насоса

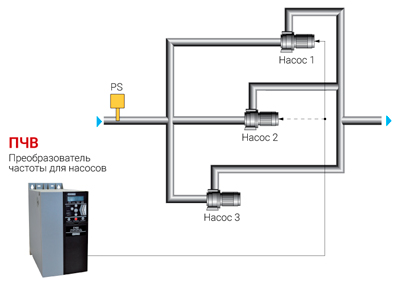

    Защита от сухого хода. Для защиты насосов СУНА-122 контролирует наличие воды в системе по датчику сухого хода.

    Рис.4. Защита от сухого хода

    Резервирование. Каждый насос может иметь один из трех статусов: основной, резервный, отключен. При выходе из строя основного насоса до восстановления его работоспособности СУНА-122 включает в работу резервный насос.

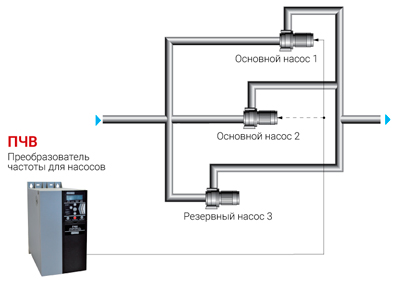

    Рис.5. Резервирование

    Аварийная стратегия. В контроллеры СУНА-122 заложен алгоритм аварийной стратегии. Выход из строя частотного преобразователя не приведет к остановке системы, контроллер зафиксирует аварию, но продолжит работу за счет насосов работающих от сети.

    Рис.6. Аварийная стратегия

    Конфигурирование с ПК  каскадного контроллера для управления насосами с преобразователем частоты СУНА-122:

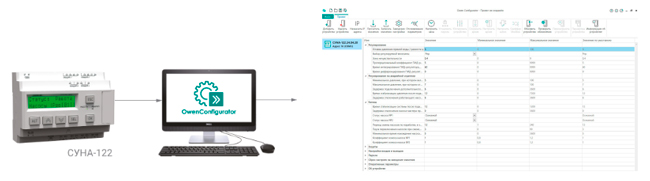

    Контроллер СУНА-122 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости.

    Рис.7. Конфигурирование с ПК

    Диспетчеризация контроллера для групп насосов с поддержкой датчиков 4…20 мА и RS-485 СУНА-121:

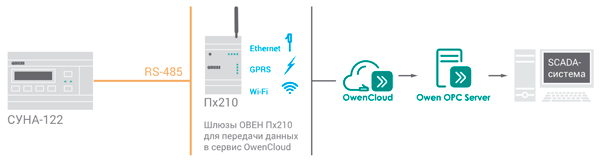

    Наличие интерфейса RS-485 позволяет включать СУНА-122 в системы распределенной диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для СУНА-122.

    Рис.8. Диспетчеризация

    При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.

    Рис.9. Удаленный контроль со смартфона.

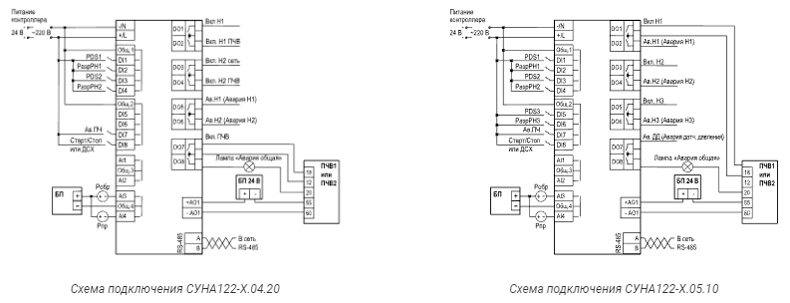

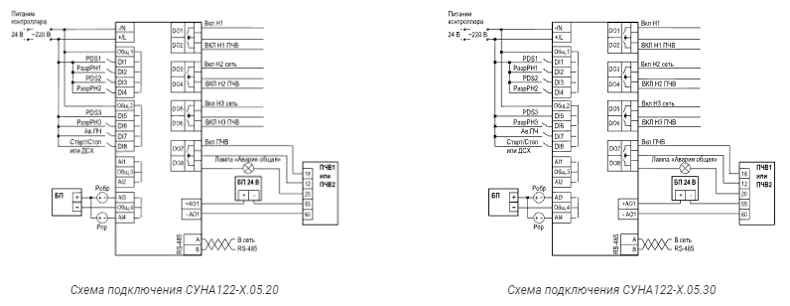

    Электрические схемы подключения каскадного контроллера для управления насосами с преобразователем частоты СУНА-122:

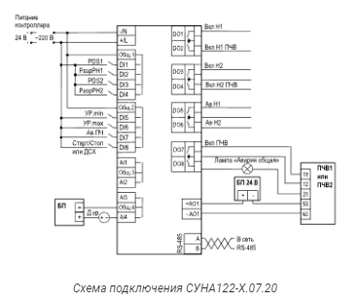

    Рис.10. Схемы подключения всех модификаций контроллера СУНА-122

    Алгоритмы каскадного управления насосными группами:

    Каскадный контроллер СУНА-122 выпускается в 5-и модификациях и позволяет реализовать следующие алгоритмы каскадного управления насосными группами:

    № алгоритма Название алгоритма Описание алгоритма Функциональная схема Пример

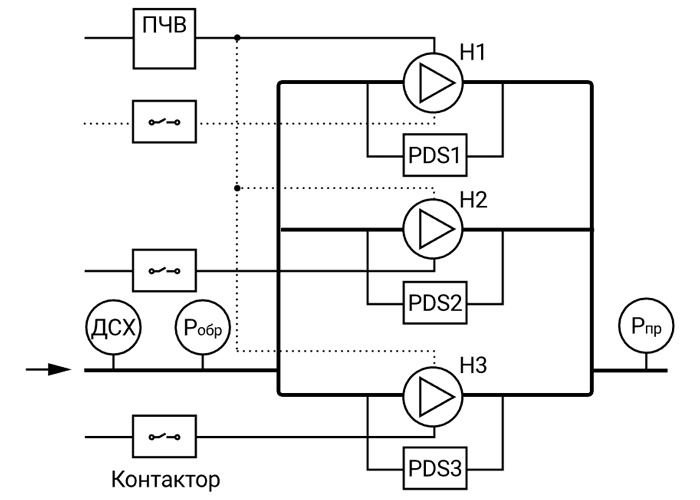

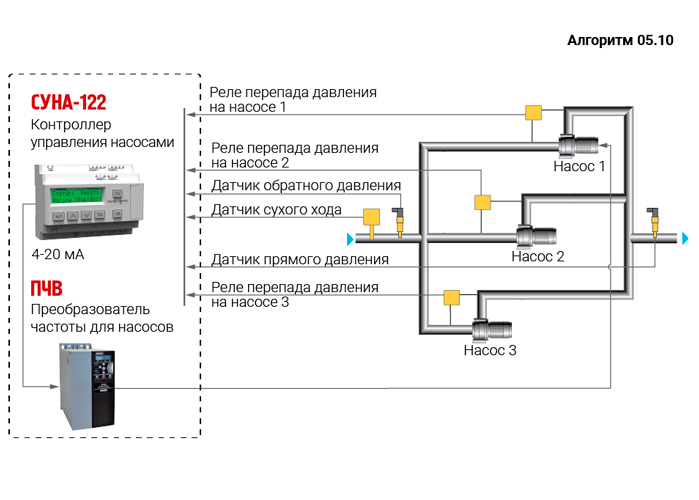

    05.10 Регулирование давления (3 насоса) по аналоговому датчику давления 1 частотный преобразователь, постоянный мастер без чередования

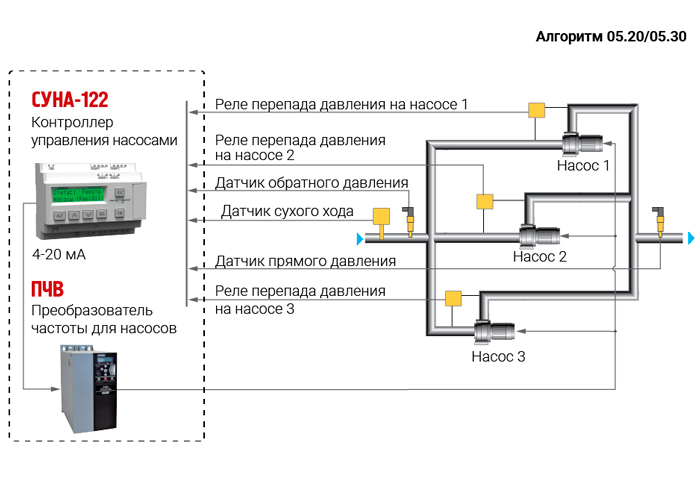

    05.20 1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса

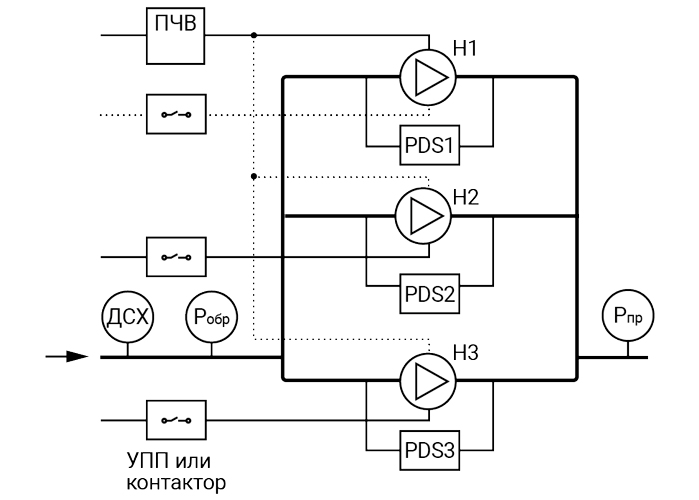

    05.30 1 частотный преобразователь, переменный мастер с чередованием

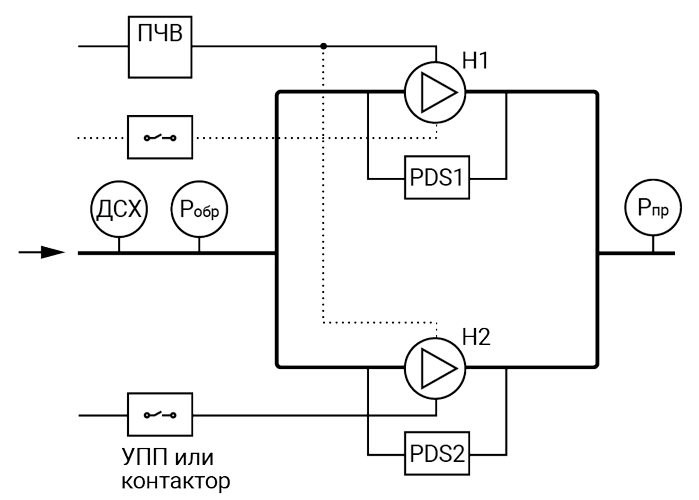

    04.20 Регулирование давления (2 насоса) по аналоговому датчику давления 1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса

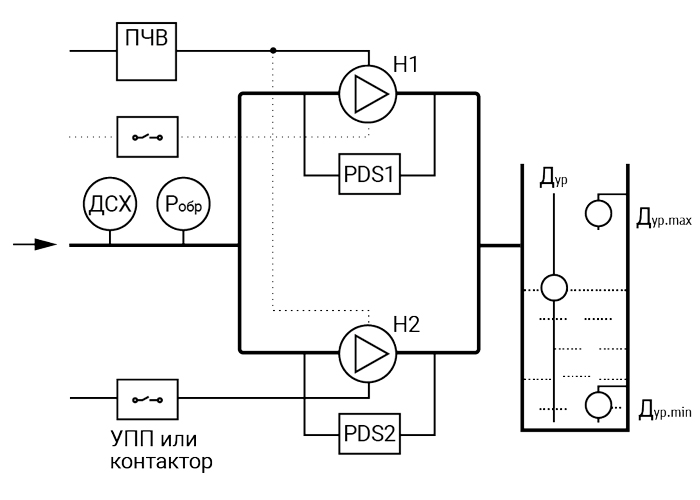

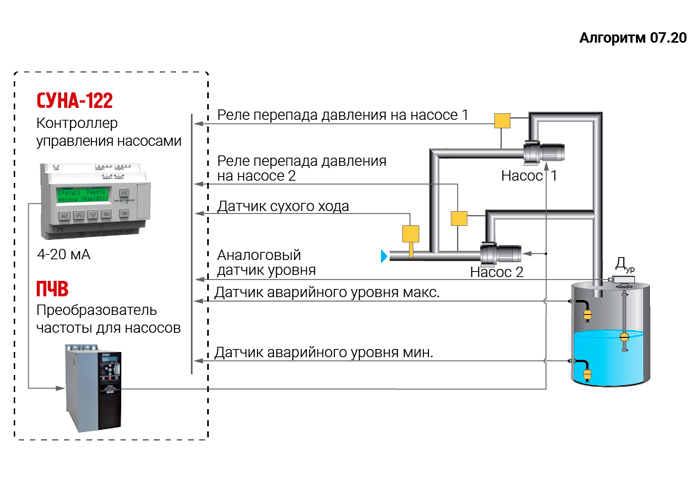

    07.20 Регулирование уровня (2 насоса) по аналоговому датчику уровня 1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса

  • Технические характеристики каскадного контроллера для управления насосами с преобразователем частоты СУНА-122:

    Параметр Значение
    СУНА-122.220.хх СУНА-122.24.хх
    Диапазон напряжения питания, В 94…264
    (номинальное 120…230 В, при 47…63 Гц)    		 19…30
    (номинальное 24 В)
    Гальваническая развязка есть
    Электрическая прочность изоляции, В 2830 (между входом питания и другими цепями) 1780 (между входом питания и другими цепями)
    Потребляемая мощность, не более 17 ВА 10 Вт
    Встроенный источник питания есть -
    Выходное напряжение встроенного источника питания постоянного тока, В 24±3 -
    Ток нагрузки встроенного источника питания, мА, не более 100 -
    Электрическая прочность изоляции  (между выходом питания и другими цепями), В 1780 -
    Сетевые возможности
    Интерфейс связи RS-485
    Протокол связи Modbus-RTU, Modbus-ASCII
    Режим работы Slave
    Скорость передачи данных, бит/сек 9600, 14400, 19200, 38400, 57600, 115200
    Конструкция
    Тип корпуса Для крепления на DIN-рейку (35 мм)
    Габаритные размеры, мм 123×90×58
    Степень защиты корпуса по ГОСТ 14254-96 IP20
    Масса контроллера, кг, не более (для всех вариантов исполнений) 0,6
    Средний срок службы, лет 8
    Дискретные входы
    Количество входов 8
    Номинальное напряжение питания, В 230 (переменный ток) 24 (постоянный ток)
    Максимально допустимое напряжение питания, В 264 (переменный ток) 30 (постоянный ток)
    Тип датчика для дискретного входа Механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и прочее)
    Ток «логической единицы», мА 0,7…1,45 2…4
    Ток «логического нуля», мА 0…0,5 0…0,5
    Уровень сигнала, соответствующий «логической единице», В 159…264 15…30
    Уровень сигнала, соответствующий «логическому нулю», В 0…40 -3…5
    Минимальная длительность импульса, воспринимаемая дискретным входом, мс 1,5 2
    Гальваническая развязка Групповая, по 4 входа (1–4 и 5–8)
    Электрическая прочность изоляции, В 1780 между группами входов
    2830 между другими цепями контроллера
    Аналоговые входы
    Количество 4
    Тип измеряемых сигналов, униполярный 4…20 мА
    Предел основной приведенной, погрешности, % ±0,5
    Сопротивление встроенного шунтирующего резистора для режима 4…20мА, Ом 121
    Значение наименьшего значащего разряда 6 мкА (0…20 мА/3700)
    Период обновления результатов измерения четырех каналов, мс, не более 10
    Гальваническая развязка Отсутствует
    Дискретные выходы
    Количество выходных устройств 8
    Тип выходного устройства Дискретный, релейные (нормально-разомкнутые контакты)
    Гальваническая развязка Индивидуальная
    Электрическая прочность изоляции, В 2830
    Коммутируемое напряжение в нагрузке, В, не более
    – для цепи постоянного тока
    – для цепи переменного тока
    30 (резистивная нагрузка)
    250 (резистивная нагрузка)
    Допустимый ток нагрузки, не более 5 А при напряжении не более 250 В переменного тока и cosφ >0,95;
    3 А при напряжении не более 30 В постоянного тока
    Установившийся ток при максимальном напряжении:
    – для цепи постоянного тока, А, не более
    – для цепи переменного тока, А, не более
    5 (резистивная нагрузка)
    10 (резистивная нагрузка)
    Допустимый ток нагрузки, мА, не менее 10 (при 5 В постоянного тока)
    Механический ресурс реле, циклов, не менее 10 000 000
    Электрический ресурс реле, циклов, не менее 200 000: 3 А при 125 В переменного тока, резистивная нагрузка;
    100 000: 3 А при 250 В переменного тока;
    100 000: 5 А, 30 В постоянного тока, резистивная нагрузка;
    25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.)
    Аналоговые выходы
    Количество выходных устройств 1
    Тип выходного устройства ЦАП «параметр-ток»
    Диапазон генерации тока, мА 4…20
    Напряжение питания, В 12…30
    Внешняя нагрузка не более, кОм 1
    Гальваническая развязка есть (индивидуальная)
    Электрическая прочность изоляции, В 2830
    Индикация и элементы управления
    Тип дисплея текстовый монохромный ЖКИ с подсветкой, 2×16 символов
    Дискретные индикаторы два светодиодных индикатора (красный и зеленый)
    Количество механических кнопок 6
    Условия эксплуатации
    Тип помещений закрытые взрывобезопасные помещения без агрессивных паров и газов
    Температура окружающего воздуха -20…+55 °С
    Относительная влажность воздуха не более 80 % (при +25 °С без конденсации влаги)
    Атмосферное давление от 84 до 106,7 кПа
    Высота над уровнем моря не более 2000 м
    По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69
    По устойчивости к механическим воздействиям при эксплуатации соответствует группе исполнения N1 по ГОСТ Р 52931–2008
    По устойчивости к воздействию атмосферного давления относится к группе Р1 по ГОСТ Р 52931–2008
    По устойчивости к воздействию помех соответствует ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А
    По уровню излучения радиопомех (помехоэмиссии) соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22
    (СИСПР 22–97)
    По стойчивости к прерываниям, провалам и выбросам напряжения питания для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013
    (степень жесткости PS2)
    для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более

  • Комплект поставки СУНА-122

    № Наименование Количество
    1 Каскадный контроллер для управления насосами с преобразователем частоты СУНА-122 в выбранном исполнении 1
    2 Комплект крепежных элементов 1
    3 Паспорт и гарантийный талон 1
