СМ 5-100 ТВО, СМ 5 100 ТВО, СМ-5/100 ТВО, СМ 5/100-ТВО

СМ-5/100 ТВО — климатическая камера Тепло-Влага-Осушение

Код товара: 75746
  • Назначение климатической камеры Тепло-Влага-Осушение СМ-5/100 ТВО:

    Климатические камеры Тепло-Влага-Осушение СМ-5/100 ТВО предназначены для контроля качества изделий и узлов в радиоэлектронной, упаковочной, фармацевтической промышленности, с целью, выяснения степени влияния влажности воздуха в диапазоне положительных температур до +100°С. Камеры СМ-5/100 ТВО оснащены системой осушения и позволяют производить испытания в широком диапазоне значений относительной влажности как ниже, так и выше естественной.

    Эксплуатация климатической камеры Тепло-Влага-Осушение СМ-5/100 ТВО:

    Испытательные климатические камеры собраны в едином корпусе и не требуют сборки и наладочных работ, полностью готовы к использованию. Современная система управления обеспечивает высокую точность испытаний, надежность, и помехоустойчивость. Контроллер обеспечивает бесперебойную работу по поддержанию заданной температуры.

    Плановый срок службы 10 лет.

    Безопасность климатической камеры Тепло-Влага-Осушение СМ-5/100 ТВО:

    Усиленный слой теплоизоляции позволяет наружным поверхностям не нагреваться до опасного уровня. Дублирующий независимый «пожарный» датчик, обесточит схему, если температура в камере превысит +100°С, повторное включение возможно только после вмешательства оператора. Доступ ко всем уровням программирования камеры может быть закрыт кодом. По отдельному заказу устанавливается замок на дверь.

    Каждая группа потребителей электрической энергии имеет защиту от короткого замыкания. Пускатели компрессоров дооснащены тепловой защитой, обеспечивающей защиту от перекоса, либо попадания фазы, температурного перегрева при долговременной нагрузке.

    Компрессора имеют температурное электронное реле, которое осуществляет замер температуры электрической обмотки внутри корпуса, реле защищает компрессор от перегрузки и перекоса фаз. Компрессор имеет датчик низкого и высокого давления. Защита от перегрева и работы в сверхперегруженном режиме осуществляется программным способом. При работе на положительных температурах камера выключается и может быть включена только принудительно, если в процессе работы температура в камере была выше заданной на 10°С.

    Возможна установка пользовательских датчиков «АВАРИЯ», реагирующих на изменение параметров исследуемых объектов («сухой контакт»).

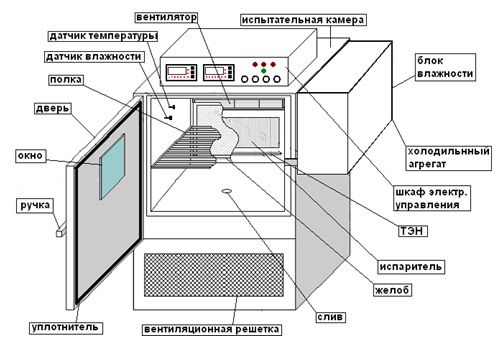

    Состав и материалы климатической камеры Тепло-Влага-Осушение СМ-5/100 ТВО:

    Испытательная камера смонтирована на каркасе, обеспечивающем заданную жесткость конструкции. Каркас выполнен из профильной трубы. Для снижения теплообмена с окружающей средой на всех стенках камеры укреплен слой теплоизоляции. Внутренние стенки испытательной камеры выполнены из зеркальной нержавеющей стали. Доступ в испытательную камеру обеспечивается через дверь. Герметичность закрытой двери достигается за счет использования дверного уплотнителя и ручки с зажимом. В двери имеется окно со стеклопакетом для визуального наблюдения за испытательным процессом. Окно камеры изготовлено из закаленного стеклопакета.

    Листы внешнего декоративного корпуса, скрепляет отделочный уголок. Внешние листы и уголок окрашены порошковой краской.

    Относительная влажность воздуха (от 40 до 95%) поддерживается за счет встроенного парогенератора.

    Высокопроизводительные тангенциальные вентиляторы обеспечивают минимальный градиент, даже при плотной загрузки образцами. Увеличена продолжительность непрерывной работы климатической камеры, снижены средняя потребляемая электрическая мощность и уровень шума за счет применения специального управляющего алгоритма.

    Управление климатической камеры Тепло-Влага-Осушение СМ-5/100 ТВО:

    В базовом исполнении климатическая камера комплектуется контроллерами ТРМ 10.

    Контроллер имеет память ранее выставленных параметров, что облегчает использование испытательной камеры.

    Увеличена продолжительность непрерывной работы климатической камеры, снижены средняя потребляемая электрическая мощность и уровень шума за счет применения специального управляющего алгоритма.

    Дополнительные опции климатической камеры Тепло-Влага-Осушение СМ-5/100 ТВО:

    • дополнительные полки (одна полка включена в стоимость);
    • усиление конструкции камеры, усиление пола;
    • аттестация территориальными органами Госстандарта РФ как испытательное оборудование;
    • технологическое отверстие Ø 100 мм;
    • оснащение независимым архиватором данных «Параграф».

    Варианты исполнения климатической камеры Тепло-Влага-Осушение СМ-5/100 ТВО:

    • СМ-5/100-80 ТВО — размеры рабочей камеры (ШхВхГ): 450х450х420 мм, объем: 80 л, потребляемая мощность: 2,5 кВт;
    • СМ-5/100-120 ТВО — размеры рабочей камеры (ШхВхГ): 450х580х480 мм, объем: 120 л, потребляемая мощность: 3,0 кВт;
    • СМ-5/100-250 ТВО — размеры рабочей камеры (ШхВхГ): 650х650х600 мм, объем: 250 л, потребляемая мощность: 3,5 кВт;
    • СМ-5/100-500 ТВО — размеры рабочей камеры (ШхВхГ): 700х900х800 мм, объем: 500 л, потребляемая мощность: 4,0 кВт;
    • СМ-5/100-1000 ТВО — размеры рабочей камеры (ШхВхГ): 900х1250х900 мм, объем: 1000 л, потребляемая мощность: 5,0 кВт.
  • Технические характеристики климатической камеры Тепло-Влага-Осушение СМ 5/100 ТВО:

    Параметр Значение
    СМ-5/100-80 ТВО СМ-5/100-120 ТВО СМ-5/100-250 ТВО СМ-5/100-500 ТВО СМ-5/100-1000 ТВО
    Объем рабочей камеры, л 80 120 250 500 1000
    Размеры рабочей камеры, мм (ШхВхГ) 450х450х420 450х580х480 650х650х600 700х900х800 900х1250х900
    Габариты прибора в сборе, мм (ШхВхГ) 900х1300х850 900х1300х950 1100х1300х1050 1150х1550х1250 1350х1900х1350
    Размер смотрового окна, мм 300х300 300х300 300х300 500х300 500х300
    Масса прибора, кг 200 250 280 350 400
    Потребляемая мощность, кВт 2,5 3,0 3,5 4,0 5,0
    Минимальная стабилизируемая температура, °С +5
    Максимальная стабилизируемая температура, °С +100
    Режим работы долговременный
    Тип датчика температуры ДТС014-РТ100
    Датчик влажности Есть
    Точность поддержания температуры в контрольной точке в установившемся режиме не хуже, °С ±2,0
    Температурный градиент внутри камеры относительно контрольной точки, °С 4,0
    Дискретность индикации температуры, °С 0,1
    Дискретность установки рабочей температуры, °С 0,1
    Диапазон установки относительной влажности воздуха внутри рабочей камеры в диапазоне температур +20 до +40°С, % от 40….до 95
    Точность поддержания относительной влажности воздуха внутри рабочей камеры в контрольной точке, % ±5,0
    Контроллер без выхода на компьютер (2 штуки) ТРМ 10
    Электропитание 220В±10 %, однофазное, 50±0,4 Гц
    Технологическое отверстие Ø 50 мм - 1 штука (обсуждается 100 мм).
    Заглушки выполнены из жаростойкого стеклотекстолита
    Подсветка камеры есть
    Количество полок 1 штука
    Распределенная нагрузка на полку не более, кг 40
  • Комплект поставки СМ-5/100 ТВО

    Наименование Количество
    1 Климатическая камера Тепло-Влага-Осушение СМ 5/100 ТВО в выбранном исполнении 1

    Дополнительные опции СМ 5/100 ТВО

    (Поставляется за отдельную плату)

    Наименование
    1 Дополнительные полки (одна полка включена в стоимость)
    2 Усиление конструкции камеры, усиление пола
    3 Аттестация территориальными органами Госстандарта РФ как испытательное оборудование
    4 Технологическое отверстие Ø 100 мм
    5 Оснащение независимым архиватором данных «Параграф»
  • Модификации СМ-5/100 ТВО
