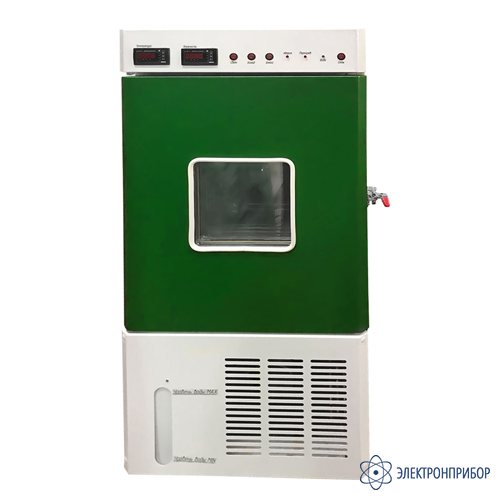

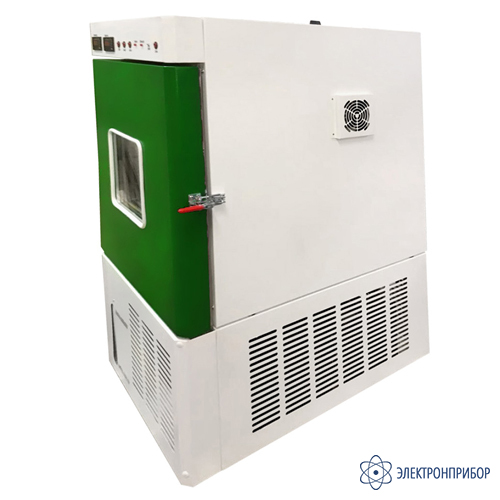

СМ-60/100 ТХ — испытательная климатическая камера Тепло-Холод
Код товара: 75716-
-
Гарантия
1 год
Назначение испытательной климатической камеры Тепло-Холод СМ-60/100 ТХ:
Климатическая камера «Тепло-Холод» СМ-60/100 ТХ предназначена для проведения исследований как при отрицательных, так и при положительных температурах. Камеры «Тепло-Холод» в основном применяются для контроля качества изделий и узлов в радиоэлектронной, упаковочной, фармацевтической промышленности, для проведения исследований при пониженных температурах до -60 °С (двухкаскадный холодильный агрегат), в диапазоне положительных температур до +100 °С.
Состав и материалы испытательной климатической камеры Тепло-Холод СМ-60/100 ТХ:
- Испытательная камера смонтирована на каркасе, обеспечивающем заданную жесткость конструкции. Каркас выполнен из профильной трубы. Для снижения теплообмена с окружающей средой на всех стенках камеры укреплен слой теплоизоляции. Внутренние стенки испытательной камеры выполнены из зеркальной нержавеющей стали. Доступ в испытательную камеру обеспечивается через дверь. Герметичность закрытой двери достигается за счет использования дверного уплотнителя и ручки с зажимом. В двери имеется окно со стеклопакетом для визуального наблюдения за испытательным процессом. Окно камеры изготовлено из закаленного стеклопакета.
- Листы внешнего декоративного корпуса, скрепляет отделочный уголок. Внешние листы и уголок окрашены порошковой краской.
- В составе камеры присутствует холодильный агрегат.
- Камера оснащена современной системой управления, что обеспечивает высокую точность испытаний, надежность, и помехоустойчивость, имеет память ранее выставленных параметров, что облегчает ее использование. Опционально можно установить контроллер, который обеспечивает возможность подключения Камеры к компьютеру для регистрации процесса испытаний. Также камера оснащена монитором, что позволяет визуально наблюдать за температурой и временем процесса. Есть возможность организовывать циклические испытания.
- Увеличена продолжительность непрерывной работы климатической камеры, снижены средняя потребляемая электрическая мощность и уровень шума за счет применения специального управляющего алгоритма.
Безопасность испытательной климатической камеры Тепло-Холод СМ-60/100 ТХ:
- Контроллер обеспечивает бесперебойную работу по поддержанию заданной температуры.
- Усиленный слой теплоизоляции позволяет наружным поверхностям не нагреваться до опасного уровня.
- Дублирующий независимый «пожарный» датчик, обесточит схему, если температура в камере превысит +100 °С, повторное включение возможно только после вмешательства оператора.
- По отдельному заказу устанавливается замок на дверь.
- Каждая группа потребителей электрической энергии имеет защиту от короткого замыкания.
- Пускатели компрессоров дооснащены тепловой защитой, обеспечивающей защиту от перекоса, либо попадания фазы, температурного перегрева при долговременной нагрузке.
- Компрессора имеют температурное электронное реле, которое осуществляет замер температуры электрической обмотки внутри корпуса, реле защищает компрессор от перегрузки и перекоса фаз.
- Компрессор имеет датчик низкого и высокого давления.
- Защита от перегрева и работы в сверхперегруженном режиме осуществляется программным способом.
- При работе на положительных температурах камера выключается и может быть включена только принудительно, если в процессе работы температура в камере была выше заданной на 10 °С.
При работе на отрицательные температуры, камера остановится по «АВАРИЯ», если температура в рабочем объеме будет выше 50 °С.
Возможна установка пользовательских датчиков «АВАРИЯ», реагирующих на изменение параметров исследуемых объектов.
Эксплуатация испытательной климатической камеры Тепло-Холод СМ-60/100 ТХ:
- Камеры на 80, 120 и 250 литров поставляются в едином корпусе, полностью готовы к использованию и не требует сборки и наладочных работ.
- Камеры на 500 и 1000 литров поставляются в виде двух отдельных узлов: рабочая камера и агрегатный отсек. Это существенно сокращает трудозатраты при транспортировке и установке камер.
- Современная система управления обеспечивает высокую точность испытаний, надежность, и помехоустойчивость. Также камера оснащена монитором, что позволяет визуально наблюдать за температурой.
- Плановый срок службы 10 лет.
Варианты исполнения испытательной климатической камеры Тепло-Холод СМ-60/100 ТХ:
- СМ-60/100-80 ТХ — размеры рабочей камеры (ШхВхГ): 450х450х420 мм, объем: 80 л, потребляемая мощность: 3 кВт;
- СМ-60/100-120 ТХ — размеры рабочей камеры (ШхВхГ): 450х580х480 мм, объем: 120 л, потребляемая мощность: 3,5 кВт;
- СМ-60/100-250 ТХ — размеры рабочей камеры (ШхВхГ): 650х650х600 мм, объем: 250 л, потребляемая мощность: 4 кВт;
- СМ-60/100-500 ТХ — размеры рабочей камеры (ШхВхГ): 700х900х800 мм, объем: 500 л, потребляемая мощность: 6 кВт;
- СМ-60/100-1000 ТХ — размеры рабочей камеры (ШхВхГ): 900х1250х900 мм, объем: 1000 л, потребляемая мощность: 6,5 кВт.
-
-
Технические характеристики испытательной климатической камеры Тепло-Холод СМ-60/100 ТХ:
Параметр Значение СМ-60/100-80 ТХ СМ-60/100-120 ТХ СМ-60/100-250 ТХ СМ-60/100-500 ТХ СМ-60/100-1000 ТХ Объем рабочей камеры, л 80 120 250 500 1000 Размеры рабочей камеры, мм (ШхВхГ) 450х450х420 450х580х480 650х650х600 700х900х800 900х1250х900 Габариты прибора, мм (ШхВхГ) 780х1400х1100 780х1520х1100 1000х1650х1250 1250х1950х1350 2060х1700х1440 Размер смотрового окна, мм 300х300 300х300 300х300 500х300 500х300 Масса прибора, кг 200 270 310 700 900 Потребляемая мощность, кВт 3 3,5 4 6 6,5 Минимальная стабилизируемая температура, °С -60 Максимальная стабилизируемая температура, °С +100 Скорость нагрева от +20°С до максимальной температуры, не менее 2°С/Мин Скорость охлажждения от +20°С до минимальной температуры, не более 1°С/Мин Точность поддержания температуры в контрольной точке в установившемся режиме, °С ±2 Амплитуда колебаний температуры в установившемся тепловом режиме не хуже ±0,5 Отклонение температуры в установившемся тепловом режиме не хуже ±1,5 Неравномерность температуры по объему в установившемся тепловом режиме, °С 3°С в диапазоне от -60°С до +100°С не хуже 3°С;
в диапазоне от +100°С до +100°С не хуже 4 °Св диапазоне от -60°С до +100°С не хуже 3°С Дискретность индикации температуры, с возможностью выбора, °С 1; 0.1; 0,1; 0,001; 0,0001; 0,00001 Дискретность установки рабочей температуры, с возможностью выбора, °С 1; 0.1; 0,1; 0,001; 0,0001; 0,00001 Тип датчика температуры ЧЭПТ-3-100П ( от -80 до +200°С) Тип контролера МС-8.3 Технологическое отверстие, мм Ø 50 Хладагенты R404а, R23 Электропитание 380В, 50Гц -
Комплект поставки СМ-60/100 ТХ
№ Наименование Количество 1 Испытательная климатическая камера Тепло-Холод СМ-60/100 ТХ в выбранном исполнении 1 -
