СМ-70-150 ТХБ, СМ-70 150 ТХБ, СМ 70 150 ТХБ

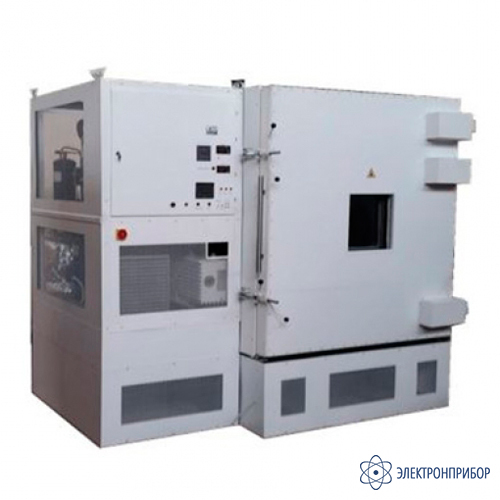

СМ-70/150 ТХБ — термобаракамера
Код товара: 75769-
-
Гарантия
1 год
Назначение термобаракамеры СМ-70/150 ТХБ:
Термобарокамера СМ-70/150 ТХБ – специальная испытательная климатическая камера с возможностью понижения давления внутри рабочего объема до 5 мм рт.ст. и поддержания температуры от -70°С до +150°С.
В термобарокамере создается имитация условий, воздействующих на объект испытаний при его подъеме на высоту до 40 км, что нашло широкое их применение в авиакосмическом приборостроении, в частности при тестировании авиационных двигателей и электронных приборов.
Возможность создания низкого давления при одновременном поддержании температуры также используют при холодной обработке материалов, хранении медикаментов и химических составов.
Состав и материалы термобаракамеры СМ-70/150 ТХБ:
Термобарокамера поставляется в виде двух или трех блоков. Это, собственно, испытательная климатическая камера, агрегатный отсек и, в зависимости от рабочего объёма, несколько подставок для обеспечения более удобной работы. В агрегатном отсеке термобарокамеры расположены электронная система управления, каскадный холодильный агрегат, система откачки воздуха. Все узлы размещены на двух уровнях, доступ к ним возможен с трех сторон, что существенно облегчает техническое обслуживание.
Камеры объемом до 500 л поставляются в едином корпусе. Камеры 500 и более литров поставляются в виде двух отдельных узлов — рабочая камера (Р) и агрегатный отсек (А), что требует приезда специалиста от производителя для пуско-наладочных работ.
Испытательная климатическая камера представляет собой конструкцию из листового металла большой толщины, на внешней поверхности которой приварены ребра жесткости. Рабочее название этой конструкции — прочный корпус. Прочный корпус имеет два слоя теплоизоляции внешний дополнительный и внутренний основной. Внутри прочного корпуса размещается рабочий объем, изготовленный из нержавеющей стали.
Рабочий объем, изготовленный из нержавеющей стали.
Управление термобаракамеры СМ-70/150 ТХБ:
В базовом исполнении климатическая камера комплектуется контроллером МС 8.3 Контроллер имеет память ранее выставленных параметров, что облегчает использование испытательной камеры.
Объем рабочей камеры 80, 120, 250, 500, 1000 и 2000 л являются базовыми. По заданию возможно изготовление термобарокамеры в требуемых специальных габаритах.
Возможно изготовление оборудования с нижним пределом по давлению в 1 мм.рт.ст.
Термобарокамеры могут быть аттестованы территориальными органами Госстандарта РФ как испытательное оборудование.
Варианты исполнения термобаракамеры СМ-70/150 ТХБ:
- СМ-70/150-80 ТХБ — размеры рабочей камеры (ШхВхГ): 450х450х420 мм, объем: 80 л, потребляемая мощность: 9 кВт;
- СМ-70/150-120 ТХБ — размеры рабочей камеры (ШхВхГ): 450х580х480 мм, объем: 120 л, потребляемая мощность: 9 кВт;
- СМ-70/150-250 ТХБ — размеры рабочей камеры (ШхВхГ): 650х650х600 мм, объем: 250 л, потребляемая мощность: 9 кВт;
- СМ-70/150-500 ТХБ — размеры рабочей камеры (ШхВхГ): 700х900х800 мм, объем: 500 л, потребляемая мощность: 9 кВт;
- СМ-70/150-1000 ТХБ — размеры рабочей камеры (ШхВхГ): 900х1250х900 мм, объем: 1000 л, потребляемая мощность: 9 кВт.
- СМ-70/150-2000 ТХБ — размеры рабочей камеры (ШхВхГ): 1250х1400х1205 мм, объем: 2000 л, потребляемая мощность: 9 кВт.
-
-
Технические характеристики термобаракамеры СМ-70/150 ТХБ:
Параметр Значение СМ-70/150-80 ТХБ СМ-70/150-120 ТХБ СМ-70/150-250 ТХБ СМ-70/150-500 ТХБ СМ-70/150-1000 ТХБ СМ-70/150-2000 ТХБ Объем рабочей камеры, л 80 120 250 500 1000 2000 Размеры рабочей камеры, мм (ШхВхГ) 450х450х420 450х580х480 650х650х600 700х900х800 900х1250х900 1250х1400х1205 Габариты прибора, мм (ШхВхГ)
- рабочий отсек
- агрегатный отсек
1250х1600х1100
-
1250х1600х1100
-
1500х1700х1200
-
1250х1220х1400
550х1220х13350
1450х1570х1500
850х1570х1350
1800х1720х1800
850х1720х1320Размер смотрового окна, мм 250х250 250х250 250х250 350х350 350х350 350х350 Масса прибора, кг 1000 1000 1300 - - - Управление температурой Минимальная стабилизируемая температура, °С -70 Максимальная стабилизируемая температура, °С +150 Время разогрева до максимальной температуры не более, мин 60 Время охлаждения до минимальной температуры не более, мин 80 Точность поддержания температуры в контрольной точке в установившемся режиме не хуже, °С ±2 Неравномерность температуры по объему в установившемся тепловом режиме не хуже, °С 4 Дискретность индикации температуры, °С 1; 0,1; 0,01; 0,001; 0,0001; 0,00001 Дискретность установки рабочей температуры, °С 1; 0,1; 0,01; 0,001; 0,0001; 0,00001 Давление Диапазон рабочего давление (абсолютное значение), мм. рт. ст. От атмосферного… до 5 Отклонение текущего значения давления от заданного (абсолютное значение) при давлении в рабочем объеме в диапазонах:
5...20 мм. рт ст
20...765 (до атмосферного), мм.рт.ст.
±1,0
5%Время откачки от атмосферного давления до 5 мм.рт.ст. не более, мин 60 Общие характеристики Внешние листы из стальных листов окрашенных с двух сторон порошковой краской Корпус – RAL 9016 (белый)
Дверь – RAL 6035 (зеленый)Внутренний объем выполнен из высококачественной нержавеющей стали, марки AISI304 Есть Управление Сенсорное, без механических элементов Программный режим работы, 1000 программ, 1000 шагов, до 9999 циклов Есть Контроллер: интерфейс rs485, rs232, Ethernet. С возможностью подключения в локальную сеть и сеть интернет. Программное обеспечение на русском и английском языке. Есть Протокол связи для внедрения в существующую сеть оборудования KontarBus, Modbus Смотровое окно Есть Подсветка внутреннего объема, управляемая с операторской панели, с регулируемым таймером выключения от 1 до 99999 сек. Есть Подсветка ЖК дисплея с функцией перехода в спящий режим через заданный период времени от 1 до 9999 мин. Есть Архивация данных на usb накопитель, с регулировкой времени записи Есть Включение/выключение курсора на операторской панели Есть Режим работы Долговременный Тип конвекции Высокопроизводительный вентилятор Потребляемая мощность не более, кВт 9,0 Тип датчика температуры ЧПЭТ-3 Программирование максимальной температуры отключения есть Тип контроллера (с выходом на компьютер) МС-8.3 Хладагенты R404а, R23 Количество полок, шт. 1 Нагрузка на полку не более, кг 40 Электропитание 380±20 В, трехфазное, 50±0,5 Гц Технологическое отверстие Ø 50 мм (Ø 100 мм под заказ) Есть Звуковое оповещение в случае возникновения аварии Есть -
Комплект поставки СМ-70/150 ТХБ
№ Наименование Количество 1 Термобаракамера СМ-70/150 ТХБ в выбранном исполнении 1 Дополнительные опции СМ-70/150 ТХБ
(Поставляется за отдельную плату)
№ Наименование 1 Изменение (увеличение) рабочего объема 2 Изменение (расширение) температурного диапазона 3 Добавление режима: влага 4 Изменение (расширение) рабочего давления: от атмосферного ...до 1 мм. рт. столба -
