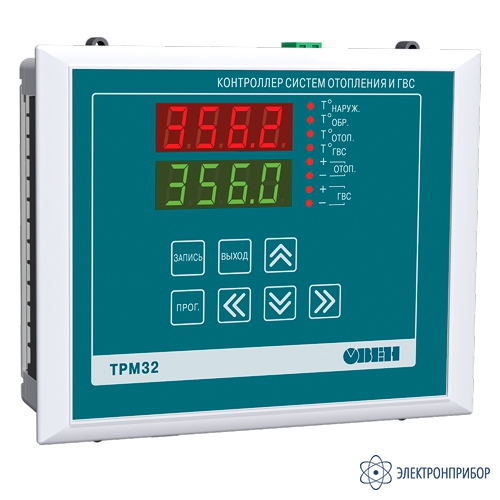

ТРМ32-Щ7.ТС.RS — контроллер для регулирования температуры в системах отопления и ГВС

Код товара: 69953
  • Является модификацией ТРМ32

    • Гарантия

      2 года

    • Производитель

      ОВЕН

    • Артикул

      36727

    Сертификаты

    Назначение контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

    ТРМ32 – контроллер с готовым алгоритмом регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляя запорно-регулирующим клапаном (КЗР).

    Варианты исполнения контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

    Преимущества контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

    • Универсальность. Специализированный контроллер подходит для применения во всех ИТП и ЦТП с дискретным управлением КЗР;
    • Простота. Не требуется программирование и создание документации. Настройка с лицевой панели или через ПК. Не требуется специальная квалификация;
    • Точность. Встроенный алгоритм ПИД-регулирования обеспечивает высокую точность поддержания температуры в высокодинамичных системах ГВС и отопления;
    • График отопления. Поддержание температуры в контуре отопления по заданному пользователем графику, в зависимости от температуры на улице или температуры подачи от котельной;
    • Экономичность. Экономия эксплуатационных затрат. Экономия времени на обслуживание. Защита от штрафных санкций за превышение температуры обратного теплоносителя;
    • Диспетчеризация. Управление и контроль ИТП и ЦТП из любой точки мира. Оповещения об аварийных событиях. Встроенный интерфейс RS-485 (по заказу).

    Функциональная схема контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

    Рис.1. Функциональная схема ТРМ32

    Схемы применения контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

    Рис.2. Автоматическое управление закрытыми контурами ГВС и отопления без насосов

    Тн – датчик температуры наружного воздуха
    Тпод – датчик температуры подающего трубопровода теплосети
    Тобр – датчик температуры обратного трубопровода теплосети
    Тгвс – датчик температуры контура ГВС

    Рис.3. Автоматическое управление закрытым контуром ГВС и открытым контуром отопления без насосов

    Тотоп – датчик температуры контура отопления
    КЗР отоп – клапан запорно-регулирующий контура отопления
    КЗР гвс – клапан запорно-регулирующий контура ГВС
    ТО ГВС отоп – теплообменник контура ГВС и отопления

    Функциональные возможности контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

    Регулирование температуры в контурах отопления и горячего водоснабжения

    ТРМ32 осуществляет поддержание температуры теплоносителя в контуре отопления и контуре ГВС. Регулирование температуры осуществляют два ПИД-регулятора. Первый ПИД-регулятор управляет КЗР отопления для поддержания температуры в контуре и защиты от превышения температуры обратного теплоносителя, за управление КЗР и регулирование температуры в контуре ГВС отвечает второй ПИД-регулятор.

    Регулирование температуры в контуре отопления

    Регулирование температуры в контуре отопления осуществляется по заданному пользователем отопительному графику. ТРМ32 по графику производит расчет текущей уставки в контуре. График отопления может быть задан относительно температуры наружного воздуха f(Tнаруж.) или температуры подачи теплосети f(Tпрям.) и строится по двум точкам.

    Поддержание температуры в контуре отопления и защита от превышения температуры обратного теплоносителя осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.

    Рис.4. Регулирование температуры в контуре отопления

    Регулирование температуры в контуре горячего водоснабжения (ГВС)

    Регулирование температуры в контуре ГВС выполняется по заданной пользователем уставке. С помощью управляющих воздействий на КЗР: «открыть» или «закрыть» – прибор изменяет положение клапана, поддерживая температуру в контуре по ПИД-закону.

    Контроль температуры обратной воды, возвращаемой в теплосеть

    Контроль температуры обратного теплоносителя в теплосети осуществляется по заданному пользователем графику. По графику рассчитывается максимально допустимое значение температуры (Тобр.max), превышение которого приводит к переводу прибора из режима поддержания температуры в контуре отопления в режим защиты от превышения температуры в обратном трубопроводе. Возвращение к режиму регулирования температуры контура отопления произойдет после снижения температуры обратного теплоносителя ниже (Тобр.max – Δ). Значение Δ задается пользователем. График может быть задан относительно температуры наружного воздуха f(Tнаруж.) или температуры подачи теплосети f(Tпрям.) и строится по двум точкам.

    Поддержание температуры в контуре отопления и защита от превышения температуры в обратном трубопроводе осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.

    Рис.5. Контроль температуры обратной воды, возвращаемой в теплосеть

    Режимы экономии «День-Ночь»

    ТРМ32 оснащен функцией экономии, которая ориентирует прибор на работу по оптимальной уставке в зависимости от времени суток. При переходе в режим «Ночь» отопительный график сдвигается на величину, указанную пользователем в настройках. Это позволяет работать прибору в ночное время на пониженной уставке и возвращаться к стандартному значению уставки в дневное время. Перевод прибора в режим экономии происходит при замыкании внешних контактов «День-Ночь». Переключать режим можно любым исполнительным устройством с «сухим» контактом, например, тумблер, переключатель или таймер.

    Рис.6. Режимы экономии «День-Ночь»

    Диспетчеризация

    Бесплатный облачный сервис OwenCloud позволяет следить за работой ТРМ32 на ИТП и ЦТП из любой точки мира, а также получать уведомления о нештатных ситуациях на телефон или почту. OwenCloud доступен как в браузере, так и в приложении на Android и iOS. А открытая карта регистров дает возможность включить прибор в удаленные системы диспетчеризации ИТП и ЦТП (SCADA – системы, OPC и прочее) или организовать связь с панелью оператора или с СПК и ПЛК.

    Рис.7. Удаленное управления ИТП и ЦТП через смартфон

    Рис.8. Подключение ОВЕН ТРМ32 к OwenCloud, OPC и SCADA

    Элементы управления контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

    Рис.9. Лицевая панель ТРМ32

    Верхний 4-х разрядный цифровой индикатор В режиме РАБОТА отображает значение температуры в канале контроля, выбранном пользователем: Тнаруж. (Тпрям.), Тобр., Тотоп.или Тгвс. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает номер программируемого параметра.
    Нижний 4-х разрядный цифровой индикатор В режиме РАБОТА отображает информационную заставку режима (Р—0 ... Р—2), если выбран канал индикации Тнаруж., или значение соответствующей уставки, если выбран канал индикации Тобр., Тотоп. или Тгвс. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает значение программируемого параметра.
    Светодиоды «Тoнаруж.», «Тoобр.», «Тoотоп.», «Тoгвс» Постоянной засветкой сигнализируют о выбранном для индикации канале контроля, мигающей засветкой – об аварии датчиков.
    Светодиоды «+», «–» отоп. и «+», «–» гвс Cигнализируют о формировании сигналов управления запорно-регулирующими клапанами систем отопления и ГВС.

    Функции кнопок:

    Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим ПРОГРАММИРОВАНИЕ.
    Кнопка предназначена для записи установленных значений программируемых параметров в память прибора.
    Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим РАБОТА.
    Кнопки позволяют в режиме РАБОТА переключать каналы индикации.
    4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение.

    Схемы подключения контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

    Рис.10. Схемы подключения ТРМ32

  • Технические характеристики контроллера для регулирования температуры в системах отопления и ГВС ТРМ32:

    Параметр Значение
    Питание
    Диапазон напряжения питания ~90 …242 В (номинальное напряжение 230 В)
    Потребляемая мощность не более 6 ВА
    Гальваническая развязка Есть
    Сетевые возможности
    Интерфейс связи RS-485
    Протокол связи Modbus RTU/ASCII, ОВЕН
    Скорость передачи данных 9600, 14400, 19200, 38400, 57600, 115200 бит/сек
    Конструкция
    Тип корпуса Щ4, Щ7
    Габаритные размеры Щ4 96×96×145 мм
    Габаритные размеры Щ7 144×169×50,5 мм
    Степень защиты лицевой панели IP54
    Степень защиты корпуса IP00
    Аналоговые входы
    Количество 4
    Тип датчика 50М, 100М, 50П, 100П, Pt100
    Разрешающая способность 0,1 °С
    Предел допускаемой основной приведенной погрешности контроля температуры (без учета погрешности датчиков) ±0,5 %
    Дискретные выходы
    Количество выходных устройств 4
    Тип выходного устройства Дискретный, релейные (нормально-разомкнутые контакты)
    Гальваническая развязка Индивидуальная
    Допустимый ток нагрузки, не более 4 А, при напряжении 230 В 50 Гц (cosϕ> 0,4)
    Механический ресурс реле, не менее 10 000 000 циклов
    Электрический ресурс реле, не менее 15 000 циклов

  • Комплект поставки ТРМ32-Щ7.ТС.RS

    № Наименование Количество
    1 Контроллер для регулирования температуры в системах отопления и ГВС ТРМ32-Щ7.ТС.RS 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
