Самописцы
М-16А М-21А М-22А

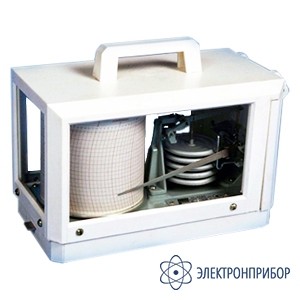

М-22А — барограф

Код товара: 70366
  • 4144-21
    2 варианта исполнения

    • Гарантия

      1.5 года

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      4144-21 до 16.07.2026

    Назначение барографа М-22А:

    Барографы М-22А суточные и недельные, предназначенные для регистрации во времени изменений атмосферного давления в диапазоне 100 гПа, в пределах от 780 до 1060 гПа (мбар) в наземных условиях, изготавливают для нужд народного хо­зяйства. Вид климатического исполнения барографа УХЛ категории 4.2 по ГОСТ15150-69, но для эксплуатации при температуре от минус 10 до плюс 45 °С и относительной влажности окружающего воздуха от 30 до 80 %.

    Барографы изготавливают двух типов:

    • барограф М-22АС - суточный, с продолжительностью одного оборота часового механизма 26 ч;
    • барограф М-22АН - недельный, с продолжитель­ностью одного оборота часового механизма 176 ч.

  • Технические характеристики барографа М-22А:

    Параметр Значение
    М-22АС М-22АН
    Диапазон регистрации изменений атмосферного давления, гПа 100 в пределах от 780 до 1060 (допустимое)
    от 950 до 1050 (измеряемое)
    Основная погрешность барографов при температуре плюс (20±5)°С при любом изменении давления от среднего до крайних значений диапазона, гПа Не более ±1,5
    Мгновенное значение суточного хода при температуре (20±5)°С Не более ±5
    Дополнительная погрешность барографов при температуре отличной от 20°С, гПа/°С Не более 0,1
    Основная погрешность регистрации времени при температуре (20±5)°С, мин Не более ±10 за 24 ч Не более ±70 за 168 ч
    Дополнительная температурная погрешность мгновенного значения суточного хода, вызванная отклонением температуры от 20 °С, с/ °С ±3, не более
    Отклонение линии записи малого горизонтального деления бланка от дугообразной линии бланка для барографа Не более 1/3 Не более 1/4
    Ширина линии записи при нормальных условиях, м 0,3 +0,1/-0,2
    Ширина линии записи при отклонении от нормальных условий, мм Не более 0,6
    Габаритные размеры барографа, мм Не более 130х245х180
    Масса барографа, кг Не более 2
    Средняя наработка на отказ, ч Не менее 12500
    Средний срок службы, лет Не менее 8

  • Комплект поставки М-22А

    № Наименование М-22АС М-22АН
    1 Барограф М-22А в выбранном исполнении 1 1
    2 Перо * 2 2
    3 Чернила ЧСП-1, флакон * 1 1
    4 Бланк диаграммный ЛМ-2М Р№ 1050 370 -
    5 Бланк диаграммный ЛМ-1М Р№ 1047 - 55
    6 Паспорт 1 1

    Примечание:
    * При комплектации пишущим узлом фломастерного типа УПС-24 не поставляются.
