ADS 4155, ADS4155

Планшетные осциллографы

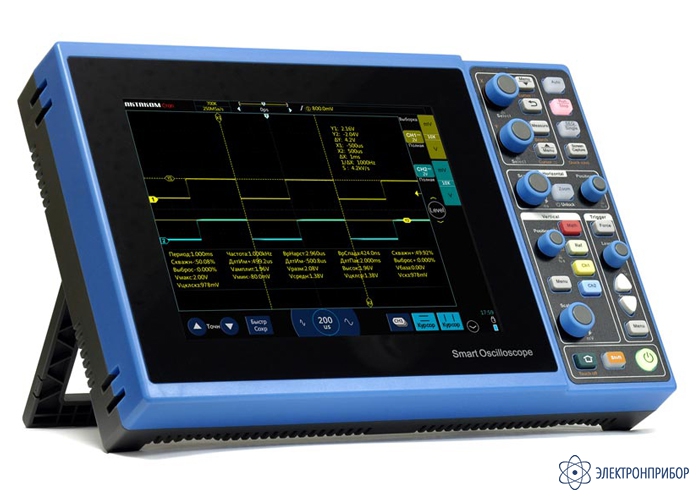

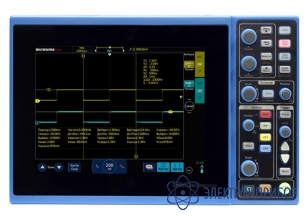

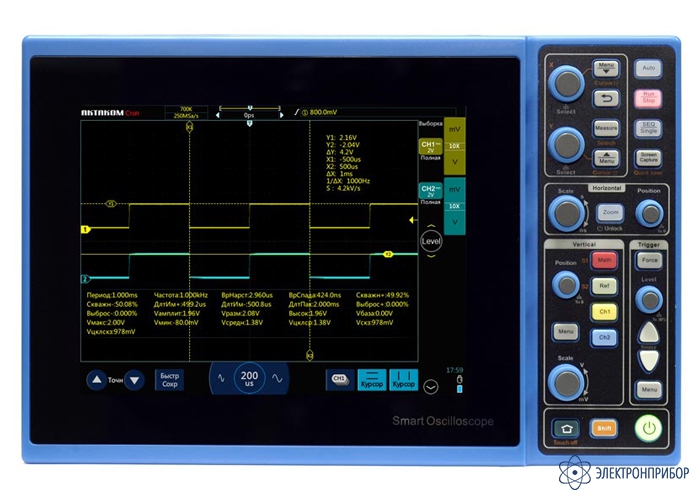

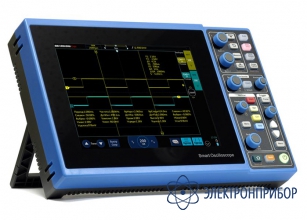

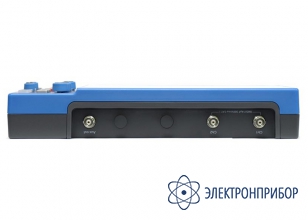

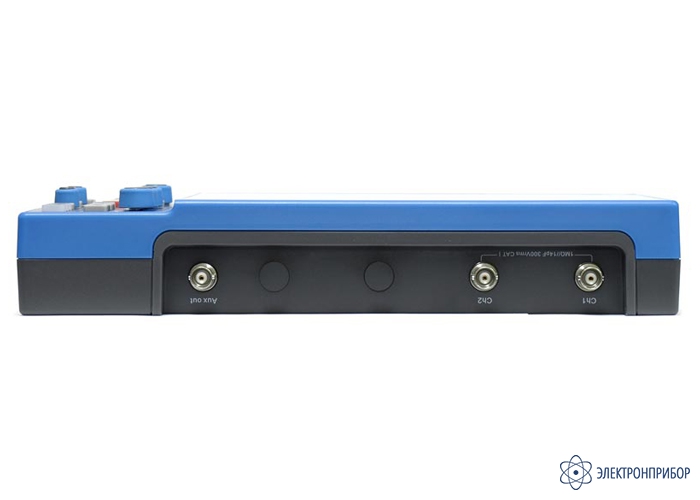

ADS-4155 — осциллограф цифровой

Код товара: 52495

  • Особенности осциллографа цифрового ADS-4155:

    • Управление прибором: сенсорное, органы управления, комбинированное (сенсорное и органы управления);
    • Сенсорный мультитач дисплей: до 5 точек касания;
    • Большие размеры дисплея 8" и высокое разрешение 800х600;
    • 256 градаций яркости;
    • Два канала;
    • Большая глубина записи до 28 млн. точек;
    • Высокая скорость захвата осциллограмм до 80000 осц/сек;
    • 31 тип (5 одновременно);
    • Курсорные измерения;
    • Встроенный 6-ти разрядный аппаратный частотомер;
    • Режим записи и воспроизведения;
    • Большая встроенная память 8 Гб и возможность сохранения на USB носитель;
    • Широкий выбор интерфейсов для управления осциллографом и сохранения данных;
    • Возможность подключения мыши через стандартные интерфейсы;
    • HDMI интерфейс для вывода информации на внешний монитор;
    • Эргономичный дизайн;
    • Перезаряжаемая Li-Ion батарея;
    • Русскоязычный интерфейс меню.

  • Технические характеристики осциллографа цифрового ADS-4155:

    Параметр Значение
    Заглавие
    Количество каналов 2
    Полоса пропускания 150 МГц
    Интерполятор Sin (x)/x
    Максимальное входное напряжение CAT1 300 В (1 МОм)
    Режимы регистрации
    Выборка реальное время
    Пиковый детектор 1 нс (один канал)
    2 нс (два канала)
    Усреднение 2, 4, 8, 16, 32, 64, 128, 256
    Огибающая 2, 4, 8, 16, 32, 64, 128, 256, ∞
    Вход
    Связь по входу открытый, закрытый, земля
    Входной импеданс 1 МОм ±1% || 15 пФ ±3 пФ
    Учет ослабления пробников 0,001X...10000X
    Параметры горизонтальной системы
    Максимальная частота дискретизации 1 Гвыб/сек (один канал)
    500 Мвыб/сек (два канала)
    Максимальная глубина записи 28 М точек (один канал)
    14 М точек (два канала)
    Коэффициент развертки 2 нс/дел - 1000 с/дел
    Диапазон задержки временной базы -14 дел. - 14000 сек
    Погрешность времени выборки и времени задержки ±20 ppm
    Старение ±5 ppm / год
    Режимы Y-T, X-Y, самописец, Zoom
    Самописец 200 мс/дел - 1000 с/дел
    Параметры вертикальной системы
    Вертикальное отклонение 500 мкВ/дел - 5 В/дел (1 МОм)
    АЦП 8 бит
    Диапазон смещения ±2,5 В (с пробником х1, <500 мВ/дел)
    ±120 В (с пробником х1, ≥500 мВ/дел)
    Полоса пропускания для аналогового сигнала 150 МГц
    Ограничение полосы пропускания 20 МГц, ФВЧ, ФНЧ
    Время нарастания ≤2,33 нс
    Шум ≤1 мВ
    Погрешность коэффициент усиления ≤±2%(1 МОм)
    Изоляция между каналами ≥40 дБ (100:1)
    Измерения
    Курсорные ручные (ΔV, ΔT, 1/ΔT)
    Автоматические Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max, Min, Mean, Cycle Mean, RMS, cycle RMS
    Математические операции +, -, *, /, БПФ
    БПФ 4 окна: Rectangle, Blackman, Hanning, Hamming
    Система запуска
    Режим запуска авто, обычный, однократный
    Связь DC, AC, ФВЧ (>50 кГц), ФНЧ (<50 кГц), шумоподавление
    Диапазон уровня запуска ±10 делений от центра экрана
    Тип запуска Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов)
    Типы последовательных шин UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
    Блокировка уровня запуска 200 нс ~ 10 с
    Запуск по фронту нарастающий, спадающий, нарастающий и спадающий
    Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление
    Запуск по длительности импульса положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    Диапазон установок 8 нс ~ 10 с
    Запуск по скорости нарастания положительная скорость: >, <, внутри диапазона
    отрицательная скорость: >, <, внутри диапазона
    Запуск по видео Система NTSC/525, PAL/625 и SECAM
    Стандарт 480P, 1080P, 1080i
    Условие: все строки, выбор строки, четное и нечетное поле
    Запуск по логическому шаблону AND, OR, NAND, NOR
    Диапазон установок 8 нс ~ 10 с
    Установка шаблона H, L, X
    Запуск по N фронту Тип фронта: нарастающий, спадающий
    Номер фронта 1 ~ 65535
    Запуск по ранту Событие: временное, логическое
    Декодирование протоколов
    Режим отображения Графический, табличный
    Типы протоколов Стандартно: UART, I²C, SPI, CAN, LIN
    Опция: MIL-1553B, ARINC429
    UART Приемник Rx: CH1, CH2, CH3, CH4
    Уровнь холостого хода: высокий и низкий
    Четность: нет, четные, нечетные
    Разрядность: 5, 6, 7, 8, 9 бит
    Скорость передачи: 1,2К - 8 Мбит/с
    Отображение: шестнадцатеричное, двоичное, ASC II
    I²C Линия данных: CH1, CH2, CH3, CH4
    Линия тактирования: CH1, CH2, CH3, CH4
    SPI Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4
    Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4
    Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4
    Разрядность: 4, 8, 16, 24, 32 бит
    CAN Источник: CH1, CH2, CH3, CH4
    Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx
    Скорость передачи: 10 К - 5 Мбит/с
    LIN Источник: CH1, CH2, CH3, CH4
    Уровнь холостого хода: высокий и низкий
    Скорость передачи: 2,4 К - 625 кбит/с
    MIL-1553B (опция) Источник: CH1, CH2, CH3, CH4
    Отображение: шестнадцатеричное, двоичное
    ARINC429 (опция) Источник: CH1, CH2, CH3, CH4
    Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM
    Отображение: шестнадцатеричное, двоичное
    Скорость передачи: 12,5 К / 100 кбит/с
    Общие характеристики
    Дисплей
    Тип Цветной дисплей 8”, TFT, сенсорный
    Сенсорное управление многоточечное (до 5 точек)
    Разрешение 800 × 600 точек
    Шкала 14х10 делений
    настраиваемая яркость сетки
    Градации 256 уровней
    Послесвечение авто, 10 мс ~ 10 с, ∞
    Схема с цветовой температурой Да
    Сохранение
    Накопитель Внутренняя память 8 Гб
    USB накопитель
    Формат *csv, *wav, *bin
    Отображение опорных осциллограмм 4
    Сохранение настроек 10

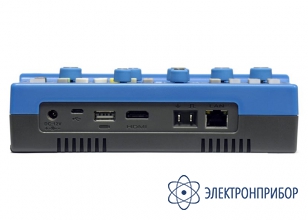

    Интерфейсы

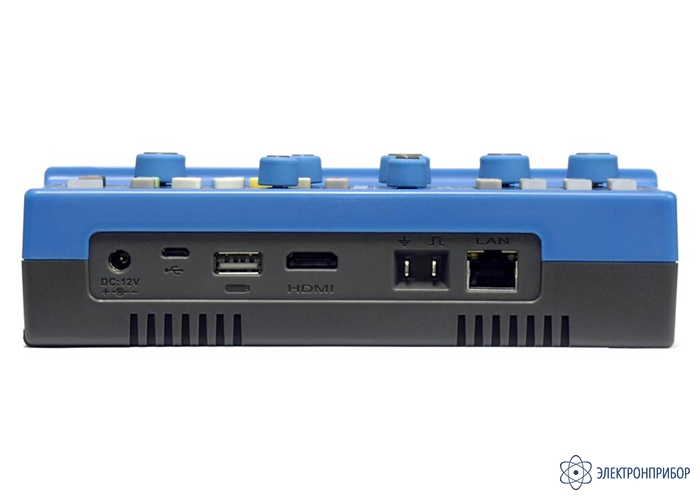

    Коммуникационные интерфейсы USB 2.0, microUSB 2.0, LAN
    HDMI интерфейс версия 1.4
    Выход компенсации пробников меандр, 1 кГц, 2 В п-п
    Цифровой интерфейс Да
    Питание
    Напряжение сети 100-240 В, 50/60 Гц
    Аккумуляторная батарея Li-ion, 7500 мА·ч / 7.4 В
    Потребляемая мощность <60 Вт
    Питание
    Габаритные размеры 280 мм × 180 мм × 50 мм
    Вес (без батареи и аксессуаров) 1,34 кг

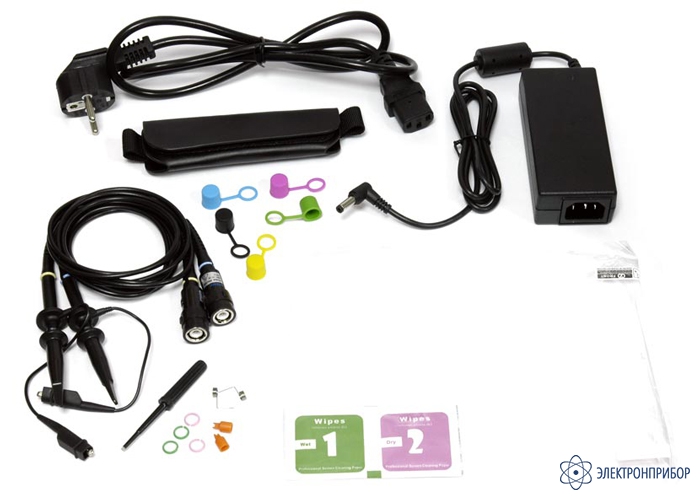

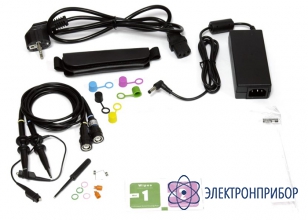

  • Комплект поставки ADS-4155

    № Наименование Количество
    1 Осциллограф цифровой ADS-4155 1
    2 Осциллографический пробник 2
    3 Защитная пленка на экран 1
    4 Салфетка для протирки экрана 1
    5 Ремешок 1
    6 Блок питания 1
    7 Сетевой кабель 1

  • Видео для ADS-4155

    • Планшетные осциллографы АКТАКОМ ADS-4142, ADS-4144 и ADS-4155
