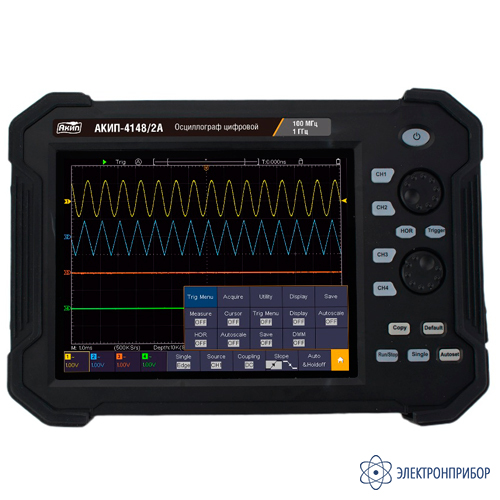

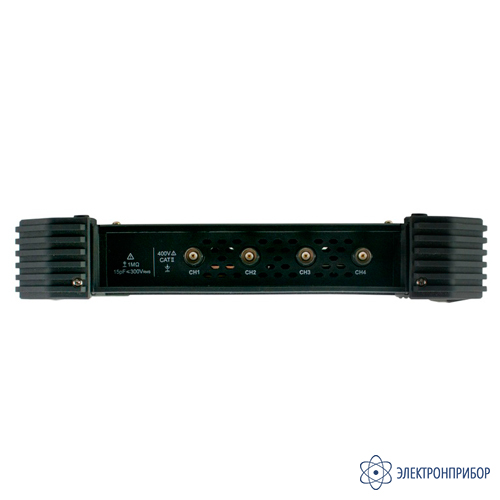

АКИП-4148 — осциллограф портативный

Код товара: 75125
  • Осциллограф портативный АКИП-4148 Осциллограф портативный АКИП-4148 Осциллограф портативный АКИП-4148 Осциллограф портативный АКИП-4148
    4 варианта исполнения

    Особенности осциллографа портативного АКИП-4148:

    • цифровой портативный осциллограф;
    • 4 канала, полоса пропускания: 70 МГц, 100 МГц;
    • частота дискретизации реального времени 1 ГГц;
    • максимальная длина памяти: 10 МБ/канал (40 МБ при объединении каналов);
    • разрядность АЦП:
    • скорость обновления экрана: 45000 осц./с;
    • интерполяция: Sin X/ х, линейная;
    • автоматические измерения (до 32-х параметров) и 4 видов курсорных измерений (∆U, ∆T, ∆U и ∆T между курсорами, режим «слежение»);
    • математика: +, -, х, /, БПФ, БПФскз, Интеграл, Дифференциал, извлечение корня, пользовательская функция, цифровой фильтр;
    • цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный);
    • автономное батарейное питание (5 ч)
    • цветной ЖК-дисплей, емкостный сенсорный (20,3 см), разрешение 800х600;
    • интерфейсы: USB, LAN, опция - WiFi;
    • поддержка подключения внешних USB-накопителей;
    • опция декодирование сигналов: I2C, SPI, UART, CAN.

  • Технические характеристики осциллографа портативного АКИП-4148:

    Параметр Значение
    АКИП-4148/1 АКИП-4148/1A АКИП-4148/2 АКИП-4148/2A
    Вертикальная система
    Полоса пропускания 0…70 МГц 0…70 МГц 0…100 МГц 0…100 МГц
    Время нарастания ≤ 5,0 нс ≤ 5,0 нс ≤ 2,9 нс ≤ 2,9 нс
    Ограничение ПП 20 МГц
    Коэффициент отклонения (Коткл.) 1 мВ/дел…10 В/дел
    Относительная погрешность установки коэффициентов отклонения 8 бит: ±4% @ 1 мВ/дел; ±3% @ > 2 мВ/дел
    12/ 14 бит: ±3% @ 1 мВ/дел; ±2% @ > 2 мВ/дел
    Постоянное смещение 1 мВ/дел … 50 мВ/дел: ± 2 В; 100 мВ/дел … 1 В/дел: ± 20 В; 2 В/дел … 10 В/дел: ± 200 В
    Погрешность установки уровня постоянного смещения ±(3% + 0,05 дел)
    Входной импеданс 1 МОм (±2 %) // 15 пФ (±5 пФ)
    Максимальное входящее напряжение 400 В (DC + AC)
    Связь по входу Открытый, закрытый, “земля”
    Горизонтальная система
    Коэффициент развертки (Кразв.) 2 нс/дел…1000 с/дел
    Погрешность опорного генератора ±1·10-5
    Погрешность опорного генератора Погрешность измерения временных интервалов (≤100 МГц) ±(δF·Tизм+2/Fд+0,6 нс), где
    δF – относительная погрешность частоты внутреннего опорного генератора;
    Tизм – измеренный временной интервал, с;
    Fд – частота дискретизации, Гц
    Синхронизация
    Источник синхросигнала Канал 1, Канал 2
    Режимы запуска развертки Автоматический, ждущий, однократный
    Виды синхронизации По фронту, по длительности импульса, ТВ синхронизация, по скорости нарастания, по ранту, по параметрам окна, отложенный запуск, по № фронта, по логическому шаблону, по протоколам UART, I2C, SPI, опция - CAN
    Чувствительность синхронизации Внутренняя: ±5 делений шкалы
    Задержка запуска 100 нс … 10 с
    Аналого-цифровое преобразование
    Разрядность АЦП 8 бит 8 / 12 / 14 бит 8 бит 8 / 12 / 14 бит
    Частота дискретизации* 8 бит - 500 МГц/канал, 1 ГГц при объединении каналов
    12 бит - 250 МГц/канал, 500 МГц при объединении каналов
    14 бит - 100 МГц/канал
    Интерполяция Sin (х) / х, x
    Объем памяти 10 МБ на канал при четырех или трех активных каналах,
    20 МБ на канал при двух активных каналах, 40 МБ при одном активном канале
    Режим работы Выборка, пиковый детектор, усреднение
    Измерения
    По вертикали Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе
    По горизонтали Период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
    Измерение вр. задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Курсорные ∆V, ∆T, ∆T&∆V между курсорами, авто
    Математика
    Функции +, -, х; /; d/dt, ∫dt, √, БПФ – частотный анализ
    Источник математики КАН 1, КАН 2
    Декодирование
    Формат данных Опция - I2C, SPI, UART, CAN
    Общие данные
    ЖК-дисплей Диагональ 20,3 cм, TFT (800 × 600)
    Интерфейс USB, LAN, опция - WiFi
    Универсальное питание Аккумуляторная батарея: Li-Ion 8000 мА*ч, 7,4 В (до 5 ч автономной работы)
    Зарядное устройство: 100 ~ 240 В, 50/60 Гц, 15 Вт
    Условия эксплуатации 0 °С…40 °С; относительная влажность не более 90 %
    Габаритные размеры 270 × 191 × 48 мм
    Масса 1,7 кг (с аккумулятором, без аксессуаров)

    Примечание:
    * Для моделей АКИП-4148/1 и АКИП-4148/1A максимальная частота дискретизации (в реальном времени) в режиме объединения каналов соответствует при выполнении одного из следующих условий:
    КАН1 и КАН2 активны, КАН3 и КАН4 отключены;
    КАН1 и КАН2 отключены, КАН3 и КАН4 активны.

    Для моделей АКИП-4148/2 и АКИП-4148/2A максимальная частота дискретизации (в реальном времени) в режиме объединения каналов соответствует при выполнении следующего условия: активирован только один из пары каналов КАН1/КАН2 и/или КАН3/КАН4. Возможные комбинации каналов:
    КАН1 и КАН3 активны, остальные отключены;
    КАН1 и КАН4 активны, остальные отключены;
    КАН2 и КАН3 активны, остальные отключены;
    КАН2 и КАН4 активны, остальные отключены.

  • Комплект поставки АКИП-4148

    № Наименование Количество
    1 Осциллограф портативный АКИП-4148 в выбранном исполнении 1

    Дополнительные опции АКИП-4148

    (Поставляется за отдельную плату)

    № Наименование
    1 TAO3000-WiFi Аппаратная опция WiFi модуля для дистанционного управления
    2 TAO3000-DEC Программная опция декодирование CAN / I2C / SPI / RS232
