ATO1004, ATO 1004, ATO-1004

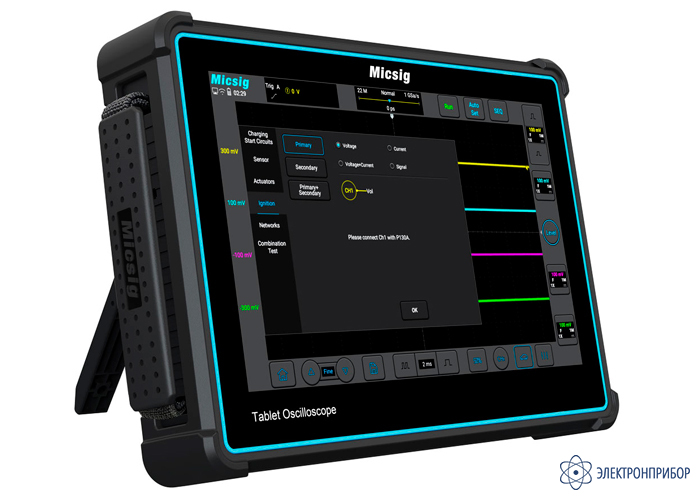

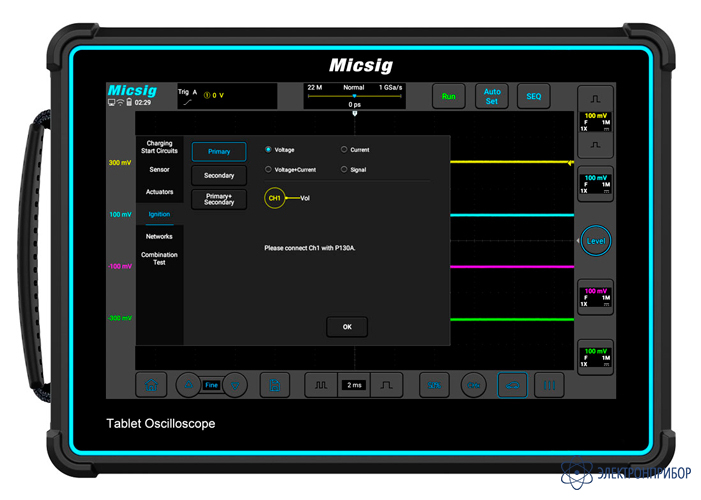

ATO1004 — осциллограф для автосервиса цифровой планшетный

Код товара: 74803
    • Гарантия

      1 год

    • Производитель

      Micsig, Китай

    • Артикул

      03271

    Описание осциллографа для автосервиса цифрового планшетного ATO1004:

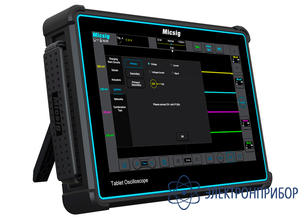

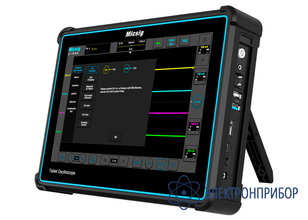

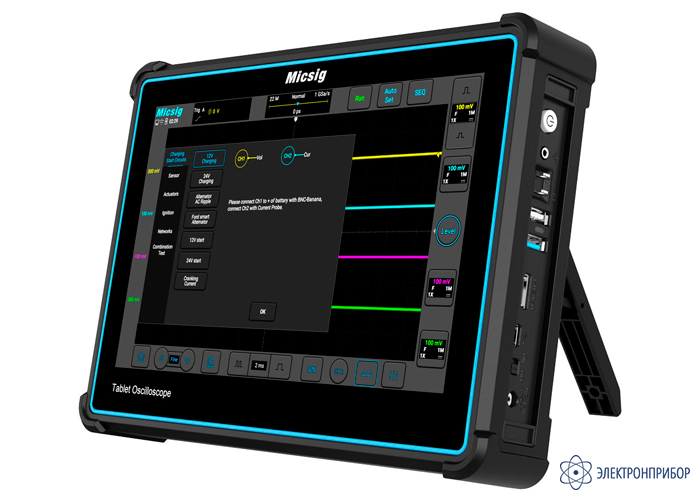

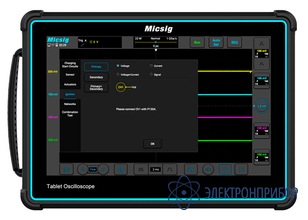

    Планшетный осциллограф ATO1004 выполнен в компактном форм-факторе толщиной около 5 см, что делает его универсальным осциллографом для отладки и тестирования электроники. Он включает в себя всесторонние функции измерения и математических операций, поддерживает запуск и декодирование последовательной шины, а также оснащен аппаратными модулями цифровой фильтрации и другими функциями. Работает от встроенного аккумулятора, помогая инженерам работать в любом месте. Оснащенные профессиональной системой SigtestUI на базе Android, созданной на основе десятилетнего опыта, осциллографы серии ATO предлагают полностью сенсорное управление и обновленный пользовательский интерфейс, что делает их более эффективными в использовании по сравнению с традиционными настольными осциллографами.

    Особенности осциллографа для автосервиса цифрового планшетного ATO1004:

    • полоса пропускания 100 МГц, 4 канала;
    • скорость регистрации до 78 000 осциллограмм в секунду;

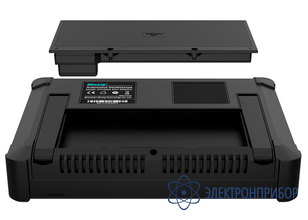

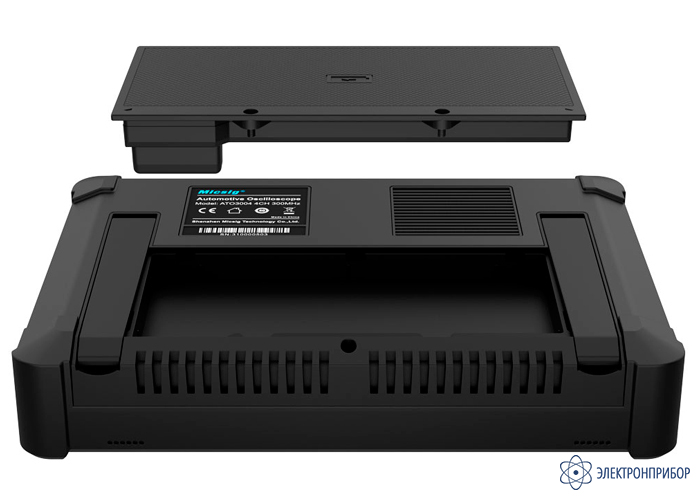

    • литий-ионная батарея ёмкостью 7500 мАч обеспечит длительную работу до 5 часов;
    • 10,1-дюймовый TFT-LCD дисплей со сверхвысоким разрешением 1280*800 пикселей;

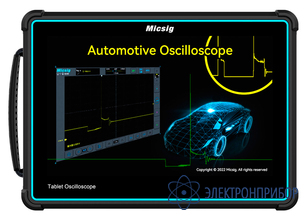

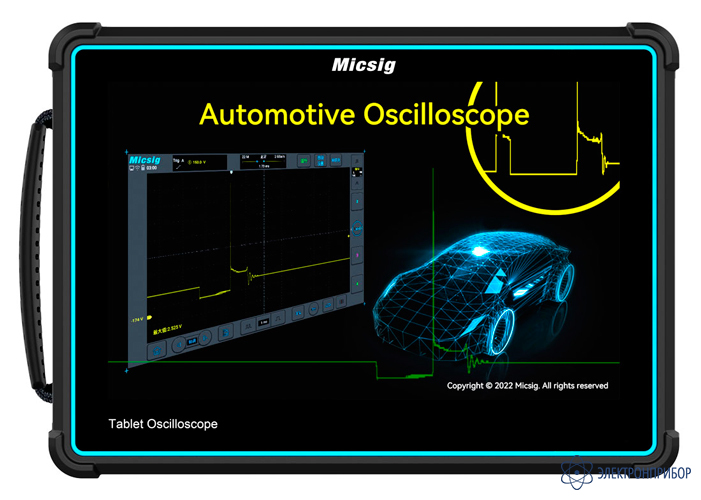

    • специальные функции для тестирования автомобильный техники;
    • декодирование и запуск по последовательной шине RS-232/422/485/UART, I2C, SPI, CAN/CAN FD и LIN;
    • интерфейсы: Wi-Fi, USB 3.0/2.0, USB Device, HDMI;
    • встроенная память 32 Гб, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана;
    • поддержка мобильного приложения (Android, iOS) и дистанционного управления ПК, поддержка обновления через Wi-Fi и передачи данных по FTP;
    • можно проецировать изображение через порт HDMI для демонстрации в целях обучения и образования;
    • габариты: 265*192*50 мм, вес 1,9 кг

    Специализированное программное обеспечение для диагностики автомобиля:

    • цепи зарядки (12/24 В), пусковой ток цепи стартера, пульсации переменного тока генератора, цепи изменяемых фаз газораспределения, зажигания;
    • датчики расхода воздуха, ABS, педали газа, распредвала, коленвала, температуры охлаждающей жидкости, распределителя, давления топлива, детонации, лямбда, датчик Холла/скорости, дроссельной заслонки, вентилятора охлаждения;
    • приводы электромагнитных клапанов, угольного фильтра, EGR рециркуляции отработавших газов, управления холостым ходом, топливного насоса, топливных форсунок, регуляторы давления масла, управления потоком топлива, серводвигатель дроссельной заслонки, свечи накаливания дизельного двигателя;
    • сети: CAN High и CAN Low, CAN FD, FlexRay, K line;
    • комбинированные тесты: коленвал+распредвал, коленвал+первичное зажигание, первичное зажигание+напряжение форсунки, коленвал+распредвал+форсунка+вторичное зажигание и прочее.
  • Технические характеристики осциллографа для автосервиса цифрового планшетного ATO1004:

    Параметр Значение
    Максимальная частота 100 МГц
    Количество каналов 4
    Частота дискретизации 1 ГГц
    Максимальная глубина памяти 110М
    Дисплей 26 см
    Интерфейсы USB-host, USB-device, Wi-Fi, HDMI
    Декодирование протоколов MIL-STD-1553B (опция), RS232/UART, ARINC‑429 (опция), I2C, SPI, LIN, CAN, CAN-FD
    Батарейное питание Есть
    Сенсорный дисплей Есть
  • Комплект поставки ATO1004

    Наименование Количество
    1 Осциллограф для автосервиса цифровой планшетный ATO1004 1
