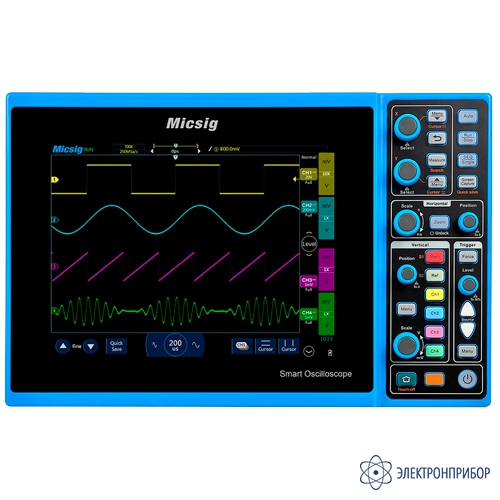

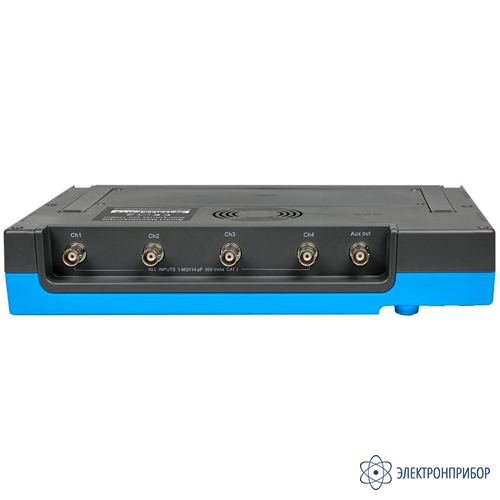

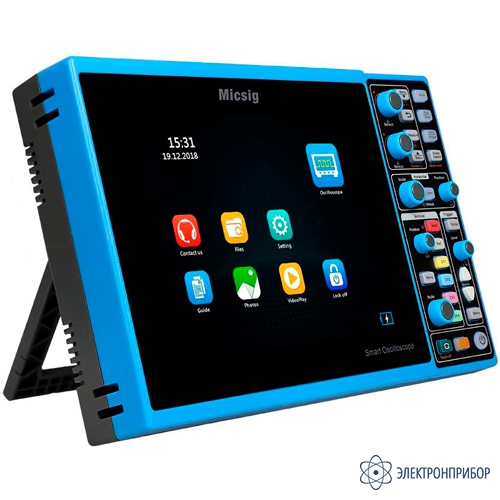

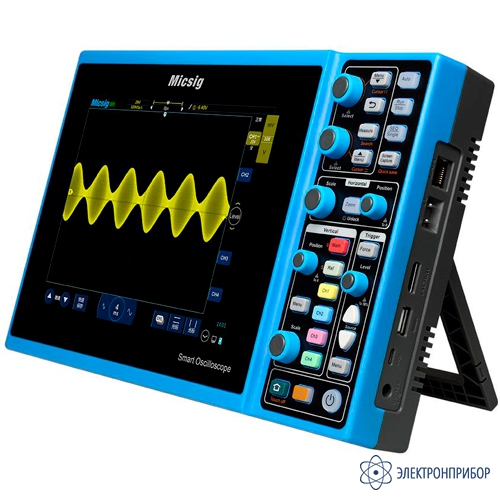

STO1104E Plus — осциллограф цифровой планшетный

Код товара: 56816
  • Осциллограф цифровой планшетный STO1104E Plus Осциллограф цифровой планшетный STO1104E Plus Осциллограф цифровой планшетный STO1104E Plus Осциллограф цифровой планшетный STO1104E Plus

    • Гарантия

      1 год

    • Производитель

      Micsig, Китай

    • Артикул

      02561

    Особенности осциллографа цифрового планшетного STO1104E Plus:

    • Полоса пропускания 100 МГц, 4 канала;
    • Максимальная частота выборки в режиме реального времени 1 ГГц;
    • Длина записи 70 млн отсчетов;
    • Высокая чувствительность (от 500 мкВ/дел);
    • Скорость регистрации до 130 000 осциллограмм/сек;
    • Декодирование для протоколов UART, CAN, LIN, SPI, I2C (в комплекте);
    • Время работы от литий-ионной батареи до 5 часов (в комплекте);
    • Ручка для переноски (в комплекте);
    • HDMI кабель (в комплекте);
    • Защитная плёнка на экран (в комплекте);
    • Сумка для переноски (опция);
    • 8 дюймов TFT ЖК-дисплей, 800х600 пикселей, высокое разрешение, сенсорный емкостной экран;
    • 256 градаций яркости при отображении осциллограммы;
    • 8 типов запуска: по фронту, по импульсу, по скорости нарастания, по видеосигналу, по логическому шаблону, по времени ожидания, по окну, по N-му фронту;
    • Встроенная память 8 ГБ, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана;
    • Различные порты входа/выхода: LAN, HDMI, WiFi, USB2.0, USB Device, выход сигнала запуска, выход для функции допускового контроля Pass/Fail.

  • Технические характеристики осциллографа цифрового планшетного STO1104E Plus:

    Параметр Значение
    Максимальная частота 100 МГц
    Количество каналов 4
    Частота дискретизации 1 ГГц
    Чувствительность 1 мВ/дел ~ 10 В/дел
    Коэффициент развертки 2 нс/дел ~ 1000 с/дел
    Максимальная глубина памяти 70М
    Дисплей Сенсорный 20 см
    Интерфейсы USB-host, USB-device, LAN, Wi-Fi, HDMI
    Декодирование протоколов MIL-STD-1553В (опция), ARINC-429 (опция), RS232/UART, I2C, SPI, LIN, CAN
    Питание Батарейное
    Габариты 33 х 30 х 19 см
    Масса 3,55 кг

  • Комплект поставки STO1104E Plus

    № Наименование Количество
    1 Осциллограф цифровой планшетный STO1104E Plus 1
