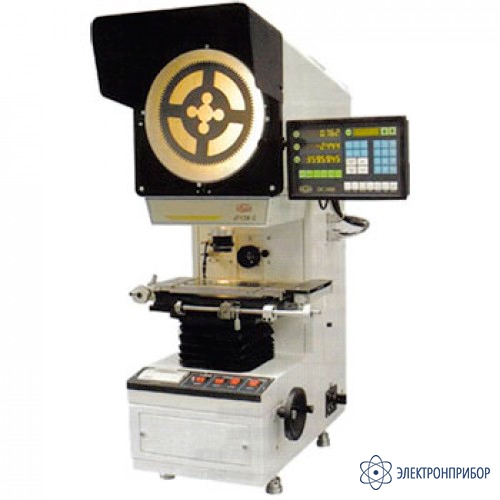

JT12A-B — измерительный проектор

Описание измерительного проектора JT12A-B:

JT12A-B – измерительный проектор, предназначенный для измерения и контроля линейных и угловых размеров изделий в проходящем и отраженном свете изделий со сложными очертаниями поверхностей: фрезы, шестерни, метчики, кулачковые шайбы, лекала, перфорированные заготовки, резцы и другой режущий инструмент.

Цифровой измерительный проектор JT12A-B позволяет проводить следующие виды измерений:

• Сопоставление эталонным изображением. Данный способ является наиболее распространенным и может применяться как с подсветкой, так и освещением отображения. Он обычно используется для исследования рабочих образцов малого размера, а также изделий сложной формы. Обеспечивается быстрое и точное измерение различных параметров образца;
• Измерения с использованием системы считывания координат X или Y рабочего стола. Данный способ измерений основан на перемещении рабочего стола по осям X или Y с отображением значения смещения на экране;
• Непосредственное измерение увеличенного изображения образца на проекционном экране с помощью стеклянной шкалы. Подобный вид измерений более прост и удобен, но он может использоваться только при измерении некоторых частей исследуемого образца;
• Измерение угла посредством поворота проекционного экрана.
