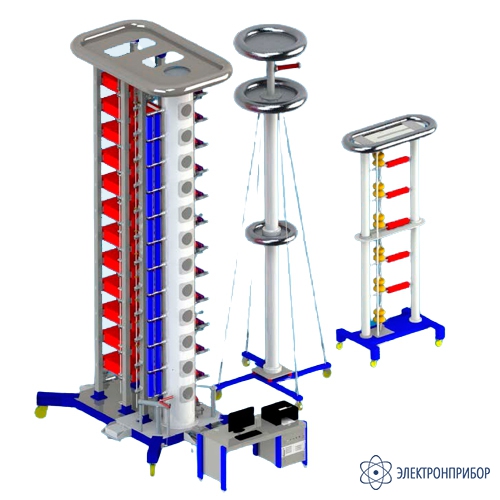

ГИН-7200/720 — система испытания изоляции импульсным напряжением

Код товара: 71882
    • Гарантия

      1 год

    Назначение системы испытания изоляции импульсным напряжением ГИН-7200/720:

    Система испытания импульсным напряжением ГИН-7200/720 предназначена для создания напряжения грозового и коммутационного импульса в диапазоне от 100 кВ до 12000 кВ и энергией импульса от 2,5 кДж до 1720 кДж наружной и внутренней установки.

    С дополнительным оборудованием ГИН может формировать срезанные грозовые импульсы (срезанные по переднему фронту, пику или заднему фронту), колебательные импульсы, согласно ГОСТ 1516, ГОСТ-Р-55195, МЭК 60060-1. Базовая испытательная система может быть модифицирована для проведения специальных испытаний токоограничивающих реакторов, силовых трансформаторов, распределительных трансформаторов, измерительных трансформаторов напряжения и тока, кабелей высокого напряжения, высоковольтных вводов и кабельных муфт, ограничителей перенапряжений (испытания импульсным током), изоляторов, элегазовых распределительных устройств КРУЭ, гидрогенераторов, турбогенераторов.

    Дополнительные индукторы и резисторы могут также формировать волну импульса 8/20 мкс.

  • Технические характеристики системы испытания изоляции импульсным напряжением ГИН-7200/720:

    Параметр Значение
    Генератор импульсного напряжения ГИН-7200/720
    Конструкция H
    Номинальное напряжение 0.38 кВ±15%
    Номинальный входной ток 131 А
    Номинальное выходное напряжение ±7200 кВ
    Номинальная выходная энергия 720 кДж
    Номинальная емкость 27,7 нФ
    Номинальное зарядное напряжение 300 кВ
    Количество каскадов 24
    Емкость конденсатора каскада 0,66 мкФ (каждый конденсатор 1,33 мкФ/150 кВ, 48 штук)
    Энергия каскада 30 кДж
    Емкостный делитель напряжения со слабым затуханием ДН-7200 кВ
    Стандартный импульс ± 7200 кВ
    Количество каскадов высоковольтного плеча 6
    Номинальная емкость 400 пФ
    Время задержки сигнала Тα ≤ 95 нс
    Выброс β ≤ 10%
    Стабильность масштабного коэффициента Кε ≤ 1%
    Коэффициент деления 6000:1/1000:1
    Автоматическое срезающее многоразрядное устройство РСУ-4800 кВ
    Номинальное напряжение ±4800 кВ
    Номинальное напряжение каскада ±300 кВ
    Общее количество каскадов 16
    Суммарная емкость 400 пФ
    Время срезания импульса 2-6 мкс
    Диапазон напряжения срезанного импульса 20% ~ 100%
    Разброс времени срезания ≤ 0.2 мкс
    Диаметр сферического разрядника 250 мм
    Автоматическая система управления АСУ-2001
    Монитор Промышленный TFT 23.5’ с сенсорным экраном
    Оперативная память ≥4 Гб
    Жесткий диск ≥500 Гб
    Операционная система Window 7
    Плата ввода/вывода Mitsubishi PLC
    АЦП Mitsubishi PLC
    ЦАП Mitsubishi PLC
    Количество измерительных каналов 4
    Погрешность АЦП 0.5% (16 бит)
    Испытательное напряжение 5 кВ постоянного тока
    Условия эксплуатации Напряжение питания 70 В-270 В
    Относительная влажность 10-95%
    Температурный диапазон 10-50°C
    Цифровая измерительная аналитическая система ЦАИС-3004-14
    Количество каналов 2 независимых канала
    Принтер Цветной лазерный (опционально)
    Монитор: Встроенный TFT 22’
    Память 1 Гб или более
    Жесткий диск 500 Гб или более
    Операционная система Window XP или Window 7
    Защита от перенапряжения 2 кВ
    Испытательное напряжение 5 кВ постоянного тока
    Параметры входного сигнала Вход LEMO 75 Ом
    Входное напряжение 1.5 В-1500 В
    Диапазон выбора входных каналов Автоматически
    Защита от перенапряжения 2 кВ
    Входное сопротивление 2 MОм/20 пФ
    Частота дискретизации аналогового сигнала 50 MГц на каждый канал
    Синхронизация Канал1, канал2 либо дополнительный
    Обработка данных Разрешение 14 бит
    Частота дискретизации 100 измерений в секунду (максимум)
    Дискретность измерений 1-9999 мсек
    Погрешность ±2% T1, T2, Tc / ±1% T1, T2, Tc (14 бит)
    Условия эксплуатации Напряжение питания 70 В-270 В
    Относительная влажность 10-95%
    Температурный диапазон 10-50°C
    Условия эксплуатации
    Высота над уровнем моря ≤ 1000 м
    Рабочая температура высоковольтных компонентов -5°С ÷ +40°С
    Относительная влажность воздуха в основном зале ≤90% (без конденсации при температуре 25С)
    Эксплуатация оборудования В помещении
    Сейсмостойкость ≤ 8
    Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом
    Характеристики высоковольтной импульсной испытательной системы
    Стандартный грозовой импульс ГОСТ-1516 1.2мкс ± 30% / 50 мкс ± 20% (выброс на пике импульса не превышает 5%)
    Стандартный коммутационный импульс 250 мкс. ±20%/2500 мкс. ±60%
    Минимальное выходное напряжение ˃10% Uном
    Нестабильность зарядного напряжения ˂±1%
    Диапазон синхронизации ≥ 115% Uном
    Неконтролируемая часть синхронного разряда <2%
    Диапазон поджига 10% ~100% Uном
    КПД Грозовой импульс: ˃85% (под нагрузкой), ˃ 90% (без нагрузки);
    коммутационный импульс: ˃70% (под нагрузкой); ˃75% (без нагрузки)
    Режим работы Свыше 70% Uном каждые 120 с разряд и заряд;
    ниже 70% Uном - непрерывная работа
  • Комплект поставки ГИН-7200/720

    Наименование Количество
    1 ГИН и зарядное устройство
    Рама 1
    Изоляционная опора и соединитель (эпоксидная труба с квадратным сечением) 24
    Стеклоэпоксидная труба 9
    Смотровое окно 24
    Медный электрод разрядника 200 мм 48
    Воздушный компрессор 600 Вт 1
    Воздушный фильтр (устанавливается в основной изоляционной трубе разрядной системы, удаляет пыль, грязь, ионизированный воздух во время работы оборудования) 1
    Импульсный конденсатор (2 штуки на каскад 2 мкФ/150 кВ) 48
    Крепеж к импульсному резистору (2 штуки на каскад) 48
    Фронтовой резистор (1 штука на каскад) 24
    Волновой резистор 1 штука на каскад (включая поджигающий разрядник) 24
    Разрядники со сферическими электродами 23
    Разрядник со сферическими электродами и с поджигающим электродом 1
    Экран 1
    Пусковое устройство 20 кВ 1
    Поджигающий конденсатор 300 кВ 1000 пФ 1
    Конденсатор связи для запуска срезающего устройства 300 кВ 1000 пФ 1
    Пусковой резистор 50 кВ 800 Ом 1
    Зарядный резистор 49
    Фронтовой резистор грозового импульса 15 Ом 25
    Фронтовой резистор грозового импульса 40 Ом 25
    Фронтовой резистор грозового импульса 80 Ом 25
    Волновой резистор грозового импульса 68 Ом 25
    Волновой резистор грозового импульса 250 Ом 25
    Волновой резистор грозового импульса 500 Ом 25
    Внешний фронтовой резистор коммутационного импульса 5 кОм-180 кОм имеет множество выводов 8
    Волновой резистор коммутационного импульса 5 кОм 25
    Волновой резистор коммутационного импульса 25 кОм 25
    Главный мотор-редуктор для регулирования разрядного промежутка 1
    Вторичный редуктор и соединительный вал разрядника для регулирования разрядного промежутка (1 штука на каждый каскад) 24
    Установочные и соединительные элементы для конденсатора (1 штука на каждый каскад) 24
    Резистивный делитель 300 кВ 300 М 2
    Короткозамыкатель для закорачивания конденсаторов 20
    Верхний соединительный щит (устанавливается в верхней части ГИН) 1
    Устройство заземления для заземления всех конденсаторов 1
    Зарядный трансформатор 50 кВА 0.38 кВ/125 кВ 1
    Изолирующий трансформатор 50 кВА 0.38 кВ/0,4 кВ 1
    Разрядный резистор 4
    Автоматический заземлитель 2
    Автоматическое устройство для переключения полярности 1
    Воздушная подушка AeroGo 30 т 1
    2 Делитель напряжения со слабым затуханием
    Высоковольтный конденсатор со слабым затуханием 1200 кВ, 2400 пФ каждый 6
    Передвижная рама c колесами 1
    Низковольтное плечо с разъемом LEMO 1 кВ, 2.4 мкФ/0.4 мкФ 2
    Верхний экран 1
    Промежуточный экран 5
    Изоляционная опора 6 кВ 4
    Изоляционная штанга 4
    3 Автоматическое срезающее многоразрядное устройство
    Рама 1
    Изоляционная опора и соединитель (1 штука на каскад) 16
    Стеклоэпоксидная труба с фланцем 8
    Разделительный конденсатор напряжения 600 кВ 4800 пФ 8
    Разделительный резистор 16
    Медный шаровый электрод 250 мм 32
    Верхний экран 1
    Промежуточный экран 2
    Электронное срезающее устройство 2-6 мкс 1
    4 Автоматическая система управления и измерения АСУ
    Измерительный кабель 20 м 2
    Промышленный монитор 1
    ПК: Core 2.0; память 2Гб; жесткий диск 500Г; LCD дисплей 21.5’’ 1
    Панель управления 1
    Компьютер низкого уровня 1
    Осцилограф 12 бит 100 измерений в секунду 2 канала 1
    Устройство поджига 1
    Оптоэлектронный преобразователь 2
    Оптоэлектронный кабель 30 м 1
    Изолирующий трансформатор 600 вт 3
    Автоматическая система управления PLC-контроллер (включая все вторичные преобразователи главной испытательной цепи, предохранители, главные выключатели, тиристоры) 1
    Коаксиальный кабель управления 1
    Устройство поджига 1
    Резистор ограничения тока заряда 2 Ом/20 Ом 2
    Зарядный модуль IGBT 400 В 2
    Лампа аварийной сигнализации 220 В 1
    5 Сглаживающая цепь
    Индуктивность 200 кВ 100 мГн 2
    Резистор 300 кВ 50 Ом 1
    Резистор 300 кВ 100 Ом 1
    Резистор 300 кВ 200 Ом 1
    Резистор 300 кВ 400 Ом 1
    6 Шунт
    Шунт 1000 В 0.5 О 1
    Шунт 1000 В 0.1 О 1
    Шунт 1000 В 0.05 О 1
