УИГр 100 30 60 60, УИГр100306060
Системы испытания изоляции
УИГр-100/30/60-60 — установка испытания генераторов и шинопроводов повышенным напряжением переменного и выпрямленного тока переносная
Код товара: 71889-
-
Гарантия
1 год
Назначение установки испытания изоляции генераторов и электродвигателей резонансной УИГр:
Основой резонансной испытательной системы переменного тока является высоковольтный резонансный реактор с переменной регулируемой индуктивностью и регулятор напряжения малой мощности. Высоковольтный резонансный реактор с переменной индуктивностью применяется для настройки в резонанс с емкостью объекта испытаний при неизменной рабочей частоте. В этом случае образуется резонансный контур, позволяющий проводить высоковольтные испытания приложенным напряжением.
Резонансная испытательная система предназначена для проведения высоковольтных испытаний электрической прочности изоляции оборудования с большой электрической емкостью: гидрогенераторов, турбогенераторов, стержней, комплектных токопроводов, силовых кабелей, высоковольтных вводов, конденсаторов, измерительных трансформаторов напряжения, КРУЭ на месте эксплуатации, после монтажа, перед включением для периодических и профилактических испытаний согласно РД_34.45-51.300-97 "Объем и нормы испытаний электрооборудования", ПУЭ, ГОСТ-1516, ГОСТ-Р-55195. Испытания проводятся приложенным напряжением промышленной частоты и выпрямленным напряжением с контролем тока утечки.
-
-
Технические характеристики установки испытания генераторов и шинопроводов повышенным напряжением переменного и выпрямленного тока переносной УИГр-100/30/60-60:
Параметр Значение Условия эксплуатации Высота над уровнем моря ≤ 1000 метров Рабочая температура высоковольтных компонентов -10 °С ÷ +45°С Относительная влажность воздуха в помещении ≤ 90% (при 20°С, без конденсации) Максимальные суточные колебания температуры ≤ 20°С Температура хранения и транспортировки –10 °С ÷ +50°С Фоновый частичный разряд ˂5пКл Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%Общие технические характеристики испытательной системы УИГр-100/30/60-60 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 10 кВА Номинальное входное напряжение 380 В (фаза-фаза) Номинальный входной ток 26,3 А Номинальная выходная мощность 100 кВА Номинальное выходное напряжение (переменного тока)
Режим испытания обмотки статора, 0.05-0.3 мкФ30 кВ Номинальное выходное напряжение (переменного тока)
Режим испытания токопровода, 0-0.05 мкФ60 кВ Номинальный выходной ток 30/60 кВ 3,33 / 1,66 А Номинальное выходное напряжение выпрям тока 60 кВ Коэффициент пульсаций (выпрямленный ток) <3% Номинальный выходной ток (выпрямленный) 3000 мкА Уровень частичных разрядов ≤ 30 пКл Коэффициент нелинейных искажений <3% Добротность системы ˃10 Диапазон регулирования индуктивности ˃1:20 Относительная погрешность измерений не более 2% Точность установки выходного напряжения не хуже 2% Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень шума <75 дБ (на расстоянии 4м от установки) Испытательное напряжение 1.1 Uном. в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры (не более) 2200мм х 2000мм х 2000мм Вес (не более) 2300 кг Режим работы При 100% Uном., Iном. работа в течение 30 мин, 8 циклов в день. Температура перегрева обмоток трансфор ≤65°C, температура перегрева масла ≤55°C Технические характеристики высоковольтного резонансного реактора с переменной регулируемой индуктивностью РРВ -100/30/60 Конструкция Бакового типа, маслонаполненный, естественное охлаждение, с регулируемой индуктивностью Номинальная входная мощность 10 кВА Номинальное входное напряжение 0.4 кВ Номинальный входной ток 26,3 А Номинальная выходная мощность 100 кВА Номинальное выходное напряжение (переменного тока) 30 кВ Номинальное выходное напряжение (переменного тока) 60 кВ Номинальный выходной ток 30/60кВ 3,33/1.66 А Номинальная частота 50 Гц Количество фаз Однофазный Диапазон регулирования индуктивности >1:20 Добротность системы ˃ 10 Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень частичных разрядов <5 пКл Испытательное напряжение 1.1 Uн в течение 1 мин Коэффициент нелинейных искажений < 3% Уровень шума < 75 дБ (на расстоянии 4м от установки) Режим работы При 100% Uном., Iном. работа в течение 30 мин, 8 циклов в день. Температура перегрева обмоток трансфор ≤65°C, температура перегрева масла ≤55°C Технические характеристики регулятора напряжения РНО-10/0.38/0-0.42 Конструкция Колонковый, сухой, с естественным охлаждением Номинальное входное напряжение 0.38 кВ Номинальное выходное напряжение 0-0.42 кВ (плавное регулирование) Номинальная мощность 10 кВA Номинальная частота 50 Гц Степень защиты IP 20 Напряжение короткого замыкания <7.5% Схема и группа соединения обмоток I-0 Метод регулирования напряжения Сервоприводом Количество фаз Однофазный Режим работы Совместно с резонансным трансформатором Скорость регулирования напряжения задается сервоприводом постоянного тока 220 В Технические характеристики высоковольтного блока испытания выпрямленным напряжением со встроенным контролем тока утечки, расчетом коэффициента нелинейности, защитой от перегрева обмоток (опция) ИПТ-60/3 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 180 ВА Номинальное входное напряжение 220 В Номинальный входной ток 0,8 А Номинальная выходная мощность 180 ВА Номинальное выходное выпрямленное напряжение 60 кВ Номинальный выходной ток 3 мА Коэффициент пульсаций <1% Относительная погрешность измерений не более 2% Точность установки выходного напряжения не хуже 2% Испытательное напряжение 1.1 Uном в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры Высоковольтный блок 400 х 400 х 800 мм

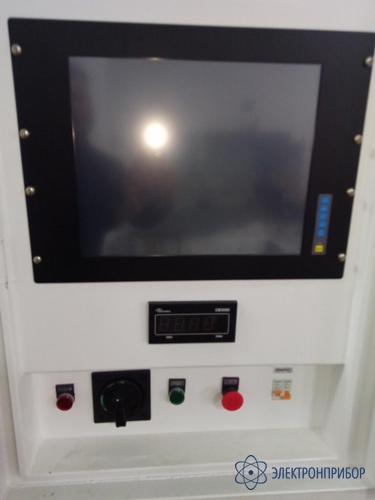

Блок управления 400мм х 400мм х 600ммВес общий 10 кг Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день Технические характеристики цифровой системы управления и измерения, включая ИСН-100 ЦСУИ-2000 Номинальное напряжение сети питания, В 85-250 Номинальная частота источника питания, Гц 47-65 Содержание гармоник, не более 5% Диапазон измеряемых напряжений переменного тока действующих значений, кВ От 0,1Uн до 1,5Uн (3,9 -50) Основная относительная погрешность системы, не более, % 1 Дополнительная относительная погрешность в диапазоне температур от +5 до +40°С, не более, % 0,1 Номинальное значение емкости высоковольтного плеча делителя, пФ 500 Коэффициент деления делителя Кд 1000 Время установления рабочего режима измерений, не более, с 60 Продолжительность непрерывной работы, не менее, ч 8 Средняя наработка на отказ, не менее, ч 8000 Средний срок службы, не менее, лет 10 Масса делителя ДН-100Е, не более, кг 10 Масса вольтметра, не более, кг 0,5 Габаритные размеры делителя: высота делителя, не более, мм диаметр делителя, не более, мм 900; 240 Габаритные размеры корпуса вольтметра, не более, мм 144 x 72 x 175 Технические характеристики измерителя сопротивления высоковольтного АИИ – 30 (мегомметр 30кВ) Диапазон измерения сопротивления От 1 до 100000 МОм Относительная погрешность измерения сопротивления 5% Относительная погрешность измерения тока 2% Относительная погрешность измерения напряжения 2% Рабочий диапазон напряжения на выходе измерителя От 3до 30 кВ Скорость увеличения выходного напряжения, не более 2 В/с Максимальный рабочий ток в нагрузке 3 мА Длительность первого интервала времени от начала установившегося режима выходного напряжения до фиксации показаний измерения R15 15 с Длительность второго интервала времени от начала установившегося режима выходного напряжения до фиксации показаний измерения R60 60 с Время до автоматического отключения после измерения R60 60 с Напряжение питающей сети 220 ± 10% В Частота питающей сети 50 Гц Потребляемая мощность (не более) 200 Вт Масса 8,5 кг Основные размеры Длина 600 мм Ширина 210 мм Высота 210 мм -
Комплект поставки УИГр-100/30/60-60

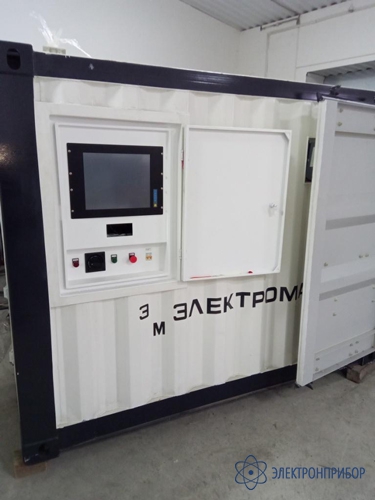

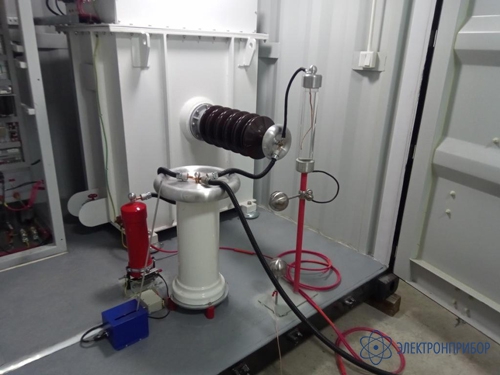

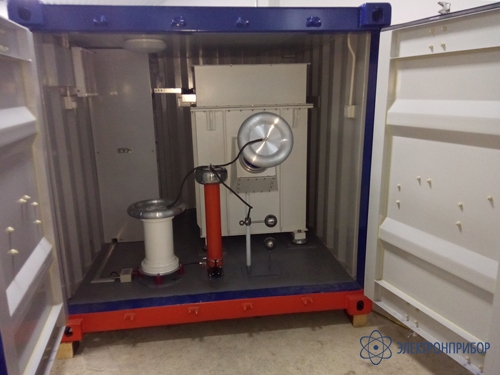

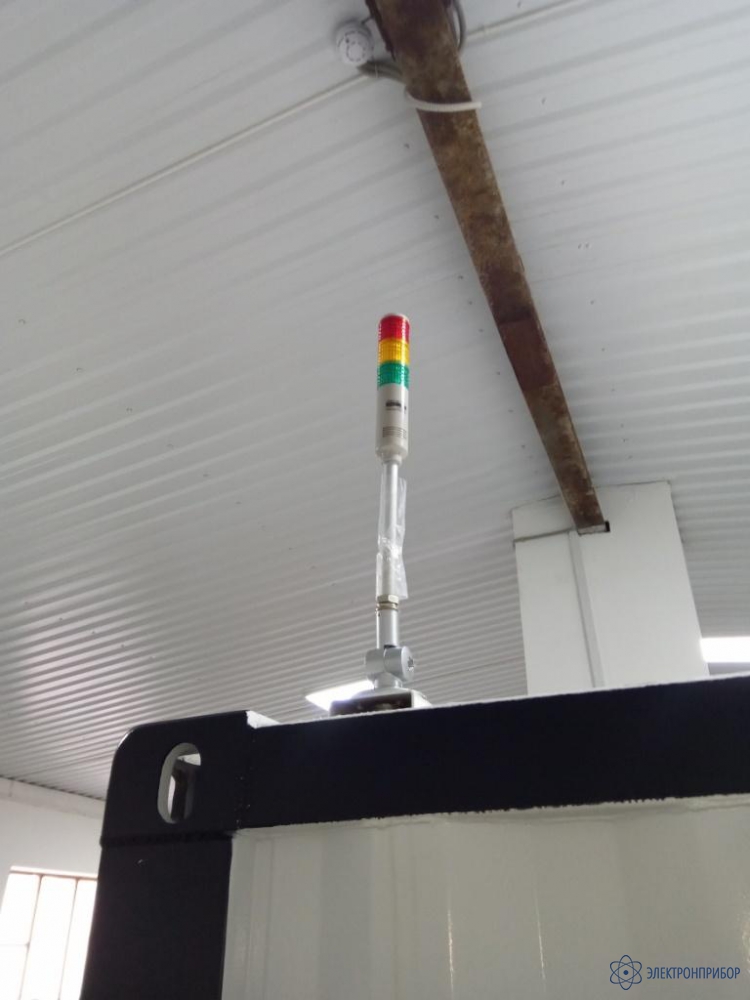

№ Наименование Количество 1 Высоковольтный резонансный реактор с регулируемой индуктивностью, трансформатор-возбудитель, высоковольтный переключатель в одном баке заполненным трансформаторным маслом РРВ-100/30/60 1 2 Заземлитель выхода трансформатора электромеханический ЗВА-100 1 3 Шаровой разрядник для защиты выхода от перенапряжения РШ-100 1 4 Водяной ограничитель тока РОВ-100 1 5 Высоковольтный блок испытания выпрямленным напряжением со встроенным контролем тока утечки, расчетом коэффициента нелинейности, защитой от перегрева обмоток - ИПТ-60/5 1 6 Регулятор напряжения РНО-10/0.38/0-0.42 1 7 Цифровая система управления и измерения ЦСУИ-2000 (с ручным управлением) Рубильник видимого разрыва 1 Контактор 1 Быстродействующая тиристорная схема защиты от КЗ и перенапряжения 1 Цифровая измерительная система ИСН-100 1 8 Металлический корпус- контейнер морского типа исполнения, имеющий отдельные ворота со стороны испытательного высоковольтного оборудования и отдельный безопасный доступ к панели управления. Степень защиты контейнера IP21 подтвержденая сертификатом завода-изготовителя. Ворота и дверь с резиновыми уплотнениями для обеспечения герметичности и фиксаторы в открытом положении, комплект ключей (5 шт.) и замки для сохранности оборудования 1 9 Ноутбук 1 10 Принтер лазерный 1 11 Измеритель сопротивления высоковольтный АИИ – 30 (мегомметр 30кВ) 1 12 Кабель сетевой cверхгибкий 4х6 - 30 метров на барабане 1 13 Провод рабочего заземления 6 мм2 - 30 метров на барабане 1 14 Провод защитного заземления 10 мм2 - 30 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке) 1 15 Провод высоковольтный (сверхгибкий, силиконовая резина) – 30м 1 16 Стойки диэлектрические с опорами для ограждения установки 8 17 Барабан со шнуром ограждения 20 метров 1 18 Паспорт и руководство по эксплуатации 1 19 Метрологический аттестат на измерительное оборудование 1 20 Программа и методика аттестации 1 -
