УИГр 1000 60 100, УИГр100060100
Системы испытания изоляции

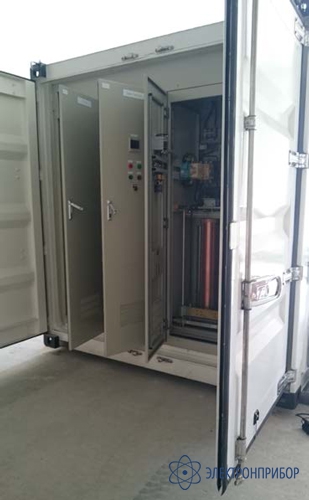

УИГр-1400/35/70-100 — установка испытания генераторов и токопроводов повышенным напряжением переменного и выпрямленного тока
Код товара: 72032-
-
Гарантия
1 год
Назначение установки испытания изоляции генераторов и электродвигателей резонансной УИГр:
Основой резонансной испытательной системы переменного тока является высоковольтный резонансный реактор с переменной регулируемой индуктивностью и регулятор напряжения малой мощности. Высоковольтный резонансный реактор с переменной индуктивностью применяется для настройки в резонанс с емкостью объекта испытаний при неизменной рабочей частоте. В этом случае образуется резонансный контур, позволяющий проводить высоковольтные испытания приложенным напряжением.
Резонансная испытательная система предназначена для проведения высоковольтных испытаний электрической прочности изоляции оборудования с большой электрической емкостью: гидрогенераторов, турбогенераторов, стержней, комплектных токопроводов, силовых кабелей, высоковольтных вводов, конденсаторов, измерительных трансформаторов напряжения, КРУЭ на месте эксплуатации, после монтажа, перед включением для периодических и профилактических испытаний согласно РД_34.45-51.300-97 "Объем и нормы испытаний электрооборудования", ПУЭ, ГОСТ-1516, ГОСТ-Р-55195. Испытания проводятся приложенным напряжением промышленной частоты и выпрямленным напряжением с контролем тока утечки.
-
-
Технические характеристики установки испытания генераторов и шинопроводов повышенным напряжением переменного и выпрямленного тока переносной УИГр-1400/35/70-100:
Параметр Значение Условия эксплуатации Высота над уровнем моря ≤ 1000 метров Рабочая температура высоковольтных компонентов -10 °С ÷ +45°С Относительная влажность воздуха в помещении ≤ 90% (при 20°С, без конденсации) Максимальные суточные колебания температуры ≤ 20°С Температура хранения и транспортировки –10 °С ÷ +50°С Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%Общие технические характеристики испытательной системы УИГр-1400-35/70-100 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 90 кВА Номинальное входное напряжение 380 В (фаза-фаза) Номинальный входной ток 236,8 А Номинальная выходная мощность 1400 кВА Номинальное выходное напряжение переменного тока.
Режим испытания обмотки статора, 0.1-3.5 мкФ35 кВ Номинальное выходное напряжение переменного тока.
Режим испытания токопровода, 0.01-0.1 мкФ70 кВ Номинальный выходной ток 35/70 кВ 40 /20 А Номинальное выходное напряжение выпрям тока 100 кВ Коэффициент пульсаций выпрямленный ток <3% Номинальный выходной ток выпрямленный 3000 мкА Уровень частичных разрядов ≤ 30 пКл Коэффициент нелинейных искажений <3% Добротность системы ˃10 Диапазон регулирования индуктивности ˃1:20 Относительная погрешность измерений не более 1% Точность установки выходного напряжения не хуже 1% Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень шума <75 дБ (на расстоянии 4м от установки) Испытательное напряжение 1.1 Uном. в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры 5000 х 2200 х 2100 мм Вес 15000 кг Режим работы При 100% Uном.,Iном. работа 1 час, 8 циклов

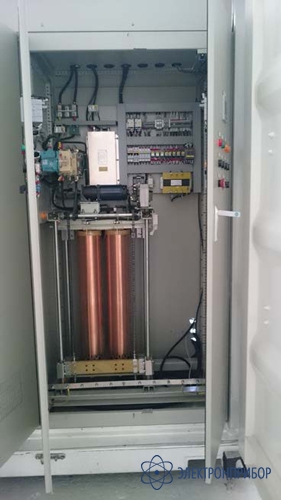

в деньТехнические характеристики высоковольтного резонансного реактора с переменной регулируемой индуктивностью, трансформатор-возбудитель, высоковольтный переключатель в одном баке РРВ-1400/35/70 Конструкция Бакового типа, маслонаполненный Номинальная входная мощность 90 кВА Номинальное входное напряжение 0,38 кВ Номинальный входной ток 236,8 А Номинальная выходная мощность 1000 кВА Номинальное выходное напряжение 60 кВ Номинальный выходной ток 16,6 А Номинальная частота 50 Гц Количество фаз Однофазный Диапазон регулирования индуктивности >1:20 Добротность системы ˃ 10 Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень частичных разрядов <5 пКл Испытательное напряжение 1.1 Uн в течение 1 мин Коэффициент нелинейных искажений < 3% Уровень шума < 75 дБ (на расстоянии 4м от установки) Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день. При 80% Uном., Iном. непрерывная работа. Температура перегрева обмоток трансформатора ≤65°C, температура перегрева масла ≤55°C Технические характеристики регулятора напряжения АТО-90/0.38/0-0.65 Конструкция Колонковый, сухой, с естественным охлаждением Номинальное входное напряжение 0.38 кВ Номинальное выходное напряжение 0-0.65 кВ (плавное регулирование) Номинальная мощность 90 кВA Номинальная частота 50 Гц Степень защиты IP 20 Напряжение короткого замыкания <7.5% Схема и группа соединения обмоток I-0 Метод регулирования напряжения Сервоприводом Количество фаз Однофазный Режим работы Совместно с резонансным трансформатором Скорость регулирования напряжения задается сервоприводом постоянного тока 220 В Технические характеристики высоковольтного блока испытания выпрямленным напряжением со встроенным контролем тока утечки, расчетом коэффициента нелинейности, защитой от перегрева обмоток ИПТ-100/3 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 300 ВА Номинальное входное напряжение 220 В Номинальный входной ток 1,36 А Номинальная выходная мощность 300 ВА Номинальное выходное выпрямленное напряжение 100 кВ Номинальный выходной ток 3 мА Коэффициент пульсаций <1% Относительная погрешность измерений не более 1% Точность установки выходного напряжения не хуже 1% Испытательное напряжение 1.1 Uном. в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры Высоковольтный блок 400 х 400 х 800 мм Блок управления 400 х 400 х 600 мм Вес общий 10 кг Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8
циклов в деньТехнические характеристики Цифровая автоматическая система управления и измерения, включая ИСН-100 ЦАСУИ-2000 Номинальное напряжение сети питания СВ3020, В 85-250 Номинальная частота источника питания, Гц 47-65 Содержание гармоник, не более 5% Диапазон измеряемых напряжений переменного тока действующих значений, кВ От 0,1Uн до 1,5Uн (4,5 -100 кВ) Основная относительная погрешность системы, не более, % 1 Дополнительная относительная погрешность в диапазоне температур от
+5 до +40°С, на каждые 10 оС изменения температуры, не более, %0,1 Номинальное значение емкости высоковольтного плеча делителя, пФ 500 Коэффициент деления делителя Кд 1000 Время установления рабочего режима измерений, не более, с 60 Продолжительность непрерывной работы, не менее, ч 8 Средняя наработка на отказ, не менее, ч 8000 Средний срок службы, не менее, лет 10 Масса делителя ДН-100Е, не более, кг 10 Масса вольтметра СВ3020, не более, кг 0,5 Габаритные размеры делителя Высота делителя, не более, мм 900 Диаметр делителя, не более, мм 240 Габаритные размеры корпуса вольтметра СВ3020, не более, мм 144 x 72 x 175 -
Комплект поставки УИГр-1400/35/70-100

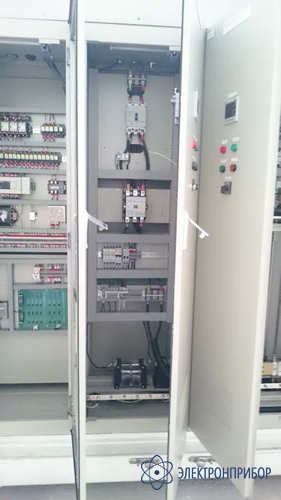

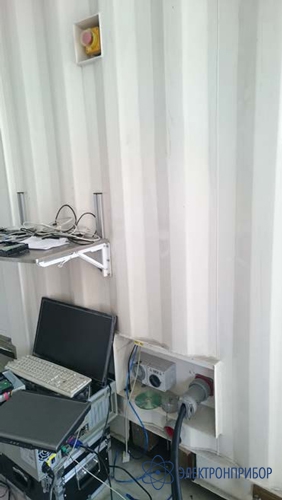

№ Наименование Количество 1 Высоковольтный резонансный реактор с регулируемой индуктивностью, трансформатор-возбудитель, высоковольтный переключатель в одном баке заполненным трансформаторным маслом РРВ-1400/35/70 1 2 Заземлитель выхода трансформатора электромеханический ЗВА-70 1 3 Шаровой разрядник для защиты выхода от перенапряжения РШ-100, 100кВ 1 4 Высоковольтный блок испытания выпрямленным напряжением со встроенным контролем тока утечки, расчетом коэффициента нелинейности, защитой от перегрева обмоток - ИПТ-100/3 1 5 Регулятор напряжения АТО-90/0.38/0-0.65 1 6 Цифровая автоматическая система управления и измерения ЦАСУИ-2000 с возможностью ручного управления Рубильник видимого разрыва 1 Контактор 1 Быстродействующая тиристорная схема защиты от КЗ и перенапряжения 1 Цифровая измерительная система ИСН-100 1 7 Контейнер - корпус 1 8 Ноутбук 1 9 Принтер лазерный 1 10 Кабель сетевой 4 х 50 - 30 метров на барабане 1 11 Провод рабочего заземления 10 мм2 - 30 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке) 1 12 Провод защитного заземления 16 мм2 - 30 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке) 1 13 Провод высоковольтный (сверхгибкий, силиконовая резина) – 30м 1 14 Стойки диэлектрические с опорами для ограждения установки (комплект) 1 15 Барабан со шнуром ограждения 30 метров 1 16 Комплект электрозащитных средств 1 17 Руководство по эксплуатации 1 18 Метрологический аттестат на измерительное оборудование 1 19 Программа и методика периодической аттестации 1 -
Модификации УИГр
Подберите модификацию по параметрам
Номинальная выходная мощностьНоминальное выходное напряжение переменного токаНоминальное выходное напряжение выпрямленного тока-
