Системы испытания изоляции
УИГр-250/30/60-50 — установка испытания генераторов и шинопроводов повышенным напряжением переменного и выпрямленного тока
Код товара: 71895-
-
Гарантия
1 год
Назначение установки испытания изоляции генераторов и электродвигателей резонансной УИГр:

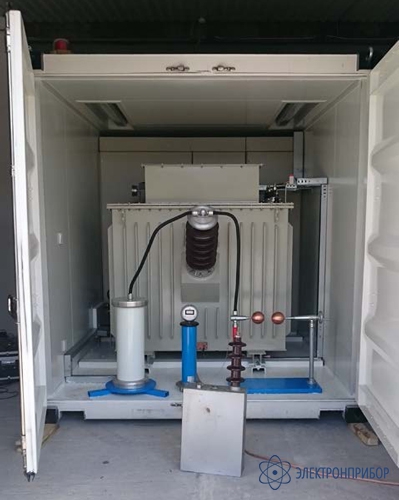

Основой резонансной испытательной системы переменного тока является высоковольтный резонансный реактор с переменной регулируемой индуктивностью и регулятор напряжения малой мощности. Высоковольтный резонансный реактор с переменной индуктивностью применяется для настройки в резонанс с емкостью объекта испытаний при неизменной рабочей частоте. В этом случае образуется резонансный контур, позволяющий проводить высоковольтные испытания приложенным напряжением.
Резонансная испытательная система предназначена для проведения высоковольтных испытаний электрической прочности изоляции оборудования с большой электрической емкостью: гидрогенераторов, турбогенераторов, стержней, комплектных токопроводов, силовых кабелей, высоковольтных вводов, конденсаторов, измерительных трансформаторов напряжения, КРУЭ на месте эксплуатации, после монтажа, перед включением для периодических и профилактических испытаний согласно РД_34.45-51.300-97 "Объем и нормы испытаний электрооборудования", ПУЭ, ГОСТ-1516, ГОСТ-Р-55195. Испытания проводятся приложенным напряжением промышленной частоты и выпрямленным напряжением с контролем тока утечки.
-
-
Технические характеристики установки испытания генераторов и шинопроводов повышенным напряжением переменного и выпрямленного тока УИГр-250/30/60-60:
Параметр Значение Условия эксплуатации Высота над уровнем моря ≤ 1000 метров Рабочая температура высоковольтных компонентов -10 °С ÷ +45°С Относительная влажность воздуха в помещении ≤ 90% (при 20°С, без конденсации) Максимальные суточные колебания температуры ≤ 20°С Температура хранения и транспортировки –10 °С ÷ +50°С Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%Общие технические характеристики испытательной системы УИГ-250/35/70-60 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 25 кВА Номинальное входное напряжение 380 В (фаза-фаза) Номинальный входной ток 65 А Номинальная выходная мощность 250 кВА Номинальное выходное напряжение (переменного тока)
Режим испытания обмотки статора, 0.079-1.59 мкФ30 кВ Номинальное выходное напряжение (переменного тока)
Режим испытания токопровода, 0,012-0.254 мкФ60 кВ Номинальный выходной ток 25/50 кВ 8 / 4 А Номинальное выходное напряжение выпрямленного тока 50 кВ Коэффициент пульсаций (выпрямленный ток) <3% Номинальный выходной ток (выпрямленный) 20 мА Уровень частичных разрядов ≤ 50 пКл Коэффициент нелинейных искажений <3% Добротность системы ˃10 Диапазон регулирования индуктивности ˃1:20 Относительная погрешность измерений не более 1% Точность установки выходного напряжения не хуже 1% Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень шума <75 дБ (на расстоянии 4м от установки) Испытательное напряжение 1.1 Uном. в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры (не более) 2100мм х 1830мм х 1800мм Вес (не более) 3500 кг Режим работы При 100% Uном.,Iном. работа 1 час, 8 циклов в день. При 80% Uном.,Iном. непрерывная работа. Температура перегрева обмоток трансформатора ≤65°C, температура перегрева масла ≤55°C Технические характеристики высоковольтного резонансного реактора с переменной регулируемой индуктивностью РРВ -250/30/60 Конструкция Бакового типа, маслонаполненный Номинальная входная мощность 25 кВА Номинальное входное напряжение 0.6 кВ Номинальный входной ток 65 А Номинальная выходная мощность 250 кВА Номинальное выходное напряжение (переменного тока). Емкость нагрузки 0.079 - 1.59 мкФ 30 кВ Номинальное выходное напряжение (переменного тока). Емкость нагрузки 0.012 - 0.254 мкФ 60 кВ Номинальный выходной ток 35/70кВ 8/4 А Номинальная частота 50 Гц Количество фаз Однофазный Диапазон регулирования индуктивности >1:20 Добротность системы ˃ 10 Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень частичных разрядов <50 пКл Испытательное напряжение 1.1 Uн в течение 1 мин Коэффициент нелинейных искажений < 3% Уровень шума < 75 дБ (на расстоянии 4м от установки) Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день. Темпер перегрева обмоток трансфор ≤65°C, температура перегрева масла ≤55°C Технические характеристики регулятора напряжения автотрансформаторного АТО-25/0.38/0-0.6 Конструкция Колонковый, сухой, с естественным охлаждением Номинальное входное напряжение 0.38 кВ Номинальное выходное напряжение 0-0.65 кВ (плавное регулирование) Номинальная мощность 25 кВA Номинальная частота 50 Гц Степень защиты IP 20 Напряжение короткого замыкания <7.5% Схема и группа соединения обмоток I-0 Метод регулирования напряжения Сервоприводом Количество фаз Однофазный Режим работы Совместно с резонансным трансформатором Скорость регулирования напряжения задается сервоприводом постоянного тока 220 В Технические характеристики высоковольтного блока испытания выпрямленным напряжением со встроенным контролем тока утечки, расчетом коэффициента нелинейности, защитой от перегрева обмоток ИПТ-50/3-5 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 1000 ВА Номинальное входное напряжение 220 В Номинальный входной ток 4,5 А Номинальная выходная мощность 1000 ВА Номинальное выходное выпрямленное напряжение 50 кВ Номинальный выходной ток 20 мА Коэффициент пульсаций <1% Относительная погрешность измерений не более 1% Точность установки выходного напряжения не хуже 1% Испытательное напряжение 1.1 Uном в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры Высоковольтный блок 400 х 400 х 800 мм

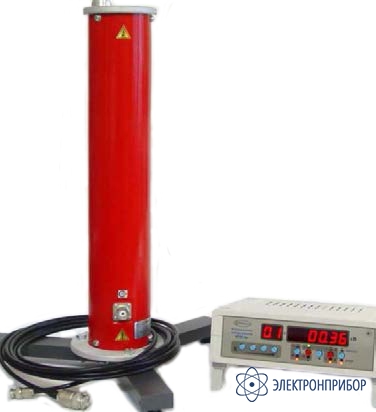

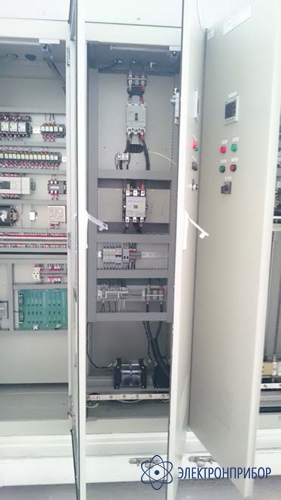

Блок управления 400мм х 400мм х 600ммВес общий 20 кг Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день Технические характеристики цифровой системы управления и измерения, включая ИС-50э ЦАСУИ-2000 Номинальное напряжение сети питания ИПН-2э, В 220 ±22 Номинальная частота источника питания, Гц 50 ± 1 Содержание гармоник, не более 5% Диапазон измеряемых системой значений напряжения постоянного тока, кВ ± (1-50) Диапазон измеряемых напряжений переменного тока Амплитудных значений, кВ 1,4-70 действующих значений, кВ 1-50 Основная относительная погрешность системы, не более, % 1,0 Дополнительная относительная погрешность в диапазоне температур от +5 до +40°С, не более, % 1,0 Активное входное сопротивление делителя, МОм 108 Входная емкость делителя, пФ 340 Коэффициент деления делителя Кд 1000 Время установления рабочего режима измерений, не более, с 60 Продолжительность непрерывной работы, не менее, ч 8 Средняя наработка на отказ, не менее, ч 7000 Средний срок службы, не менее, лет 8 Масса делителя ДН-50э, не более, кг 3,5 Масса прибора ИПН-2э, не более, кг 2 Габаритные размеры делителя Высота делителя, не более, мм 500 Диаметр делителя, не более, мм 400 Диаметр опоры, не более, мм 85 Габаритные размеры корпуса прибора ИПН-2э, не более, мм 220 х 200 х 90 Технические характеристики измерителя электрической емкости и тангенса угла диэлектрических потерь MDLT-50 (Опция) Диапазон измеряемого напряжения, кВ 1 - 50 Относительная погрешность измерения напряжения, %, не более 2 Диапазон измерения электрической емкости, мкФ 0,1 - 4 Погрешность измерения емкости, % 10 Диапазон измерение тангенса угла диэлектрических потерь 0,01 - 0,9 Погрешность измерения тангенса угла диэлектрических потерь ± (0,001+0,1 измер.) Разрешающая способность измерения тангенса угла диэлектрических потерь 0,001 Диапазон измерения частоты испытательного напряжения, Гц 45 - 65 Погрешность измерения частоты испытательного напряжения, Гц ± 0,1 Сохранение результатов измерений, связь с ПК Bluetooth Питание 4 АА х 1.2В NiMh Габаритные размеры, мм 200 х 200 х 100 Масса, кг, не более 9 -
Комплект поставки УИГр-250/30/60-50

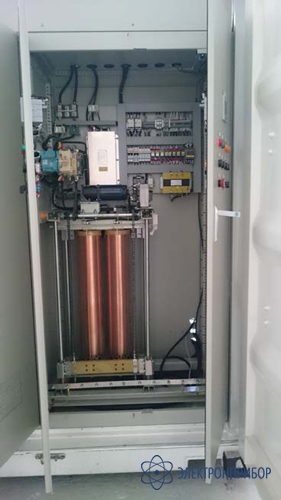

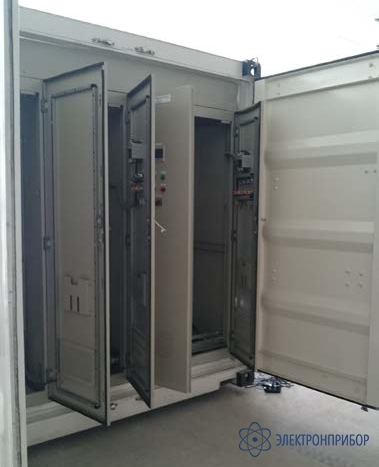

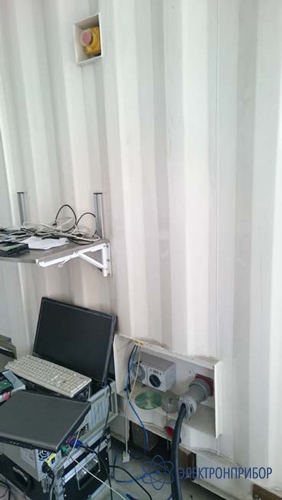

№ Наименование Количество 1 Высоковольтный резонансный реактор с регулируемой индуктивностью, трансформатор-возбудитель, высоковольтный переключатель в одном баке заполненным трансформаторным маслом РРВ-250/30/60 1 2 Заземлитель выхода трансформатора электромеханический 1 3 Шаровой разрядник для защиты выхода от перенапряжения 1 4 Высоковольтный блок испытания выпрямленным напряжением со встроенным контролем тока утечки в каждой фазе и изоляции коллектора, расчетом коэффициента нелинейности, защитой от перегрева обмоток. -ИПТ-50/3-5 1 5 Регулятор напряжения автотрансформаторный АТО-25/0.38/0-0.65 25 кВА 0.38/0-0.65кВ 1 6 Цифровая система управления и измерения ЦАСУИ Рубильник видимого разрыва 1 Контактор 1 Быстродействующая тиристорная схема защиты от КЗ и перенапряжения 1 Цифровая измерительная система ИС-50э 1 7 Контейнер - корпус 1 8 Ноутбук 1 9 Принтер лазерный 1 10 Кабель сетевой 4х16 - 50 метров на барабане 1 11 Провод рабочего заземления 6 мм2 - 50 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке) 1 12 Провод защитного заземления 16 мм2 - 30 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке) 1 13 Провод высоковольтный (сверхгибкий, силиконовая резина) – 20м 1 14 Стойки диэлектрические с опорами для ограждения установки 4 15 Барабан со шнуром ограждения 20 метров 1 16 Руководство по эксплуатации 1 17 Метрологический аттестат на измерительное оборудование 1 18 Программа и методика периодической аттестации 1 19 Комплект электрозащитных средств 1 Дополнительная комплектация УИГр-250/30/60-50:
(Поставляется за отдельную плату)
№ Наименование 1 Измеритель электрической емкости и тангенса угла диэлектрических потерь MDLT-50 -
Модификации УИГр
Подберите модификацию по параметрам
Номинальная выходная мощностьНоминальное выходное напряжение переменного токаНоминальное выходное напряжение выпрямленного тока-
УИГр-250/30/60-50, установка испытания генераторов и шинопроводов повышенным напряжением переменного и выпрямленного тока
Цена по запросу
