УИГр 350 35 70 100, УИГр3503570100
Системы испытания изоляции
УИГр-350/35/70-100 — установка испытания генераторов и шинопроводов повышенным напряжением переменного и выпрямленного тока
Код товара: 71940-
Является модификацией УИГр
-
Гарантия
1 год
Назначение установки испытания изоляции генераторов и электродвигателей резонансной УИГр:
Основой резонансной испытательной системы переменного тока является высоковольтный резонансный реактор с переменной регулируемой индуктивностью и регулятор напряжения малой мощности. Высоковольтный резонансный реактор с переменной индуктивностью применяется для настройки в резонанс с емкостью объекта испытаний при неизменной рабочей частоте. В этом случае образуется резонансный контур, позволяющий проводить высоковольтные испытания приложенным напряжением.
Резонансная испытательная система предназначена для проведения высоковольтных испытаний электрической прочности изоляции оборудования с большой электрической емкостью: гидрогенераторов, турбогенераторов, стержней, комплектных токопроводов, силовых кабелей, высоковольтных вводов, конденсаторов, измерительных трансформаторов напряжения, КРУЭ на месте эксплуатации, после монтажа, перед включением для периодических и профилактических испытаний согласно РД_34.45-51.300-97 "Объем и нормы испытаний электрооборудования", ПУЭ, ГОСТ-1516, ГОСТ-Р-55195. Испытания проводятся приложенным напряжением промышленной частоты и выпрямленным напряжением с контролем тока утечки.
-
-
Технические характеристики установки испытания генераторов и шинопроводов повышенным напряжением переменного и выпрямленного тока УИГр-350/35/70-100:
Параметр Значение Условия эксплуатации Высота над уровнем моря ≤ 1000 метров Рабочая температура высоковольтных компонентов -10 °С ÷ +45°С Относительная влажность воздуха в помещении ≤ 90% (при 20°С, без конденсации) Максимальные суточные колебания температуры ≤ 20°С Температура хранения и транспортировки –10 °С ÷ +50°С Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%Общие технические характеристики испытательной системы УИГ-350/35/70-100 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 40 кВА Номинальное входное напряжение 380 В (фаза-фаза) Номинальный входной ток 105 А Номинальная выходная мощность 350 кВА Номинальное выходное напряжение (переменного тока). Режим испытания обмотки статора, 0.1-0.75 мкФ 35 кВ Номинальное выходное напряжение (переменного тока). Режим испытания токопровода, 0 - 0,02 мкФ 70 кВ Номинальный выходной ток 35/70кВ 10/5 А Номинальное выходное напряжение (выпрямленного тока) 100 кВ Коэффициент пульсаций (выпрямленный ток) <3% Номинальный выходной ток (выпрямленный) 3000 мкА Уровень частичных разрядов ≤ 30 пКл Коэффициент нелинейных искажений <3% Добротность системы ˃10 Диапазон регулирования индуктивности ˃1:20 Относительная погрешность измерений не более 1% Точность установки выходного напряжения не хуже 1% Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень шума <75 дБ (на расстоянии 4м от установки) Испытательное напряжение 1.1 Uном. в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры 2100 мм х 1830 мм х 1800 мм Вес 3500 кг Режим работы При 100% Uном.,Iном. работа 1 час, 8 циклов в день. При 80% Uном.,Iном. непрерывная работа. Температура перегрева обмоток трансформ ≤65°C, температура перегрева масла ≤55°C Технические характеристики высоковольтного резонансного реактора с переменной регулируемой индуктивностью, трансформатора-возбудителя, высоковольтного переключателя в одном баке РРВ-350/35/70 Конструкция Бакового типа, маслонаполненный Номинальная входная мощность 40 кВА Номинальное входное напряжение 0.6 кВ Номинальный входной ток 66,8 А Номинальная выходная мощность 350 кВА Номинальное выходное напряжение (переменного тока) 35 кВ/70 кВ Номинальный выходной ток 35/70кВ 10/5 А Номинальная частота 50 Гц Количество фаз Однофазный Диапазон регулирования индуктивности >1:20 Добротность системы ˃ 10 Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень частичных разрядов <5 пКл Испытательное напряжение 1.1 Uн в течение 1 мин Коэффициент нелинейных искажений < 3% Уровень шума < 75 дБ (на расстоянии 4м от установки) Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день. Температура перегрева обмоток трансформатора ≤65°C, температура перегрева масла ≤55°C Технические характеристики регулятора напряжения АТО-40/0.38/0-0.6 Конструкция Колонковый, сухой, с естественным охлаждением Номинальное входное напряжение 0.38 кВ Номинальное выходное напряжение 0-0.65 кВ (плавное регулирование) Номинальная мощность 25 кВA Номинальная частота 50 Гц Степень защиты IP 20 Напряжение короткого замыкания <7.5% Схема и группа соединения обмоток I-0 Метод регулирования напряжения Сервоприводом Количество фаз Однофазный Режим работы Совместно с резонансным трансформатором Скорость регулирования напряжения задается сервоприводом постоянного тока 220 В. Технические характеристики высоковольтного блока испытания выпрямленным напряжением со встроенным контролем тока утечки, расчетом коэффициента нелинейности, защитой от перегрева обмоток ИПТ-100/3 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 300 ВА Номинальное входное напряжение 220 В Номинальный входной ток 1,36 А Номинальная выходная мощность 300 ВА Номинальное выходное выпрямленное напряжение 100 кВ Номинальный выходной ток 3 мА Коэффициент пульсаций <1% Относительная погрешность измерений не более 1% Точность установки выходного напряжения не хуже 1% Испытательное напряжение 1.1 Uном. в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры Высоковольтный блок 400мм х 400мм х 800мм Блок управления 400мм х 400мм х 600мм Вес общий 10 кг Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день Технические характеристики цифровой системы управления и измерения, включая ИС-50э ЦАСУИ-2000 Номинальное напряжение сети питания ИПН-2э, В 220 ±22 Номинальная частота источника питания, Гц 50 ± 1 Содержание гармоник, не более 5% Диапазон измеряемых системой значений напряжения постоянного тока, кВ ± (1-50) Диапазон измеряемых напряжений переменного тока, кВ Амплитудных значений 1,4-70 Действующих значений 1-50 Основная относительная погрешность системы, не более, % 1,0 Дополнительная относительная погрешность в диапазоне температур от +5 до +40°С, не более, % 1,0 Активное входное сопротивление делителя, МОм 108 Входная емкость делителя, пФ 340 Коэффициент деления делителя Кд 1000 Время установления рабочего режима измерений, не более, с 60 Продолжительность непрерывной работы, не менее, ч 8 Средняя наработка на отказ, не менее, ч 7000 Средний срок службы, не менее, лет 8 Масса делителя ДН-50э, не более, кг 3,5 Масса прибора ИПН-2э, не более, кг 2 Габаритные размеры делителя Высота делителя, не более, мм 500 Диаметр делителя, не более, мм 400 Диаметр опоры, не более, мм 85 Габаритные размеры корпуса прибора ИПН-2э, не более, мм 220 х 200 х 90 Характеристики измерителя электрической емкости и тангенса угла диэлектрических потерь MDLT-50 Диапазон измеряемого напряжения, кВ 1 - 50 Относительная погрешность измерения напряжения, %, не более 2 Диапазон измерения электрической емкости, мкФ 0,1 - 4 Погрешность измерения емкости, % 10 Диапазон измерение тангенса угла диэлектрических потерь 0,01 - 0,9 Погрешность измерения тангенса угла диэлектрических потерь ± (0,001+0,1 измерений) Разрешающая способность измерения тангенса угла диэлектрических потерь 0,001 Диапазон измерения частоты испытательного напряжения, Гц 45 - 65 Погрешность измерения частоты испытательного напряжения, Гц ± 0,1 Сохранение результатов измерений, связь с ПК Bluetooth Питание 4 АА х 1.2В NiMh Габаритные размеры, мм 200х200х100 Масса, кг, не более 9 -
Комплект поставки УИГр-350/35/70-100

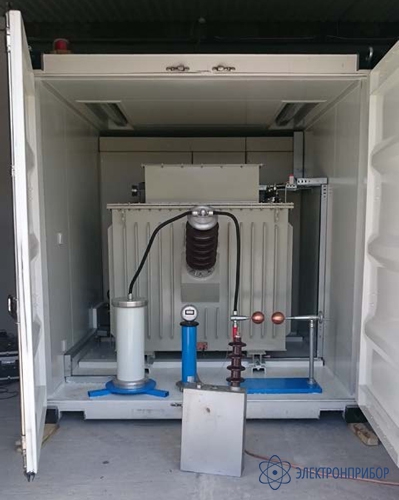

№ Наименование Количество 1 Высоковольтный резонансный реактор с регулируемой индуктивностью, трансформатор-возбудитель, высоковольтный переключатель в одном баке заполненным трансформаторным маслом РРВ-350/35/70 1 2 Заземлитель выхода трансформатора электромеханический 1 3 Шаровой разрядник для защиты выхода от перенапряжения 1 4 Высоковольтный блок испытания выпрямленным напряжением со встроенным контролем тока утечки, расчетом коэффициента нелинейности, защитой от перегрева обмоток - ИПТ-100 1 5 Регулятор напряжения АТО-40/0.38/0-0.65 40 кВА 0.38/0-0.65кВ 1 6 Цифровая автоматическая система управления и измерения ЦАСУИ Рубильник видимого разрыва 1 Контактор 1 Быстродействующая тиристорная схема защиты от КЗ и перенапряжения 1 Цифровая измерительная система ИС-50э 1 Измеритель электрической емкости и тангенса угла диэлектрических потерь 1 7 Контейнер - корпус 1 8 Ноутбук 1 9 Принтер лазерный 1 10 Кабель сетевой 4х16 - 50 метров на барабане 1 11 Провод рабочего заземления 6 мм2 - 50 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке) 1 12 Провод защитного заземления 16 мм2 - 30 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке) 1 13 Провод высоковольтный (сверхгибкий, силиконовая резина) – 20 м 1 14 Стойки диэлектрические с опорами для ограждения установки 4 15 Барабан со шнуром ограждения 20 метров 1 16 Руководство по эксплуатации 1 17 Метрологический аттестат на измерительное оборудование 1 18 Программа и методика периодической аттестации 1 -
