Системы испытания изоляции

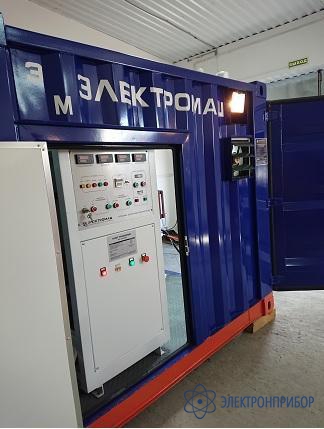

УИГр-500-80/40/100 — установка испытания генераторов и токопроводов повышенным напряжением переменного и выпрямленного тока переносная
Код товара: 71966-
Является модификацией УИГр
-
Гарантия
1 год
Назначение установки испытания изоляции генераторов и электродвигателей резонансной УИГр:
Основой резонансной испытательной системы переменного тока является высоковольтный резонансный реактор с переменной регулируемой индуктивностью и регулятор напряжения малой мощности. Высоковольтный резонансный реактор с переменной индуктивностью применяется для настройки в резонанс с емкостью объекта испытаний при неизменной рабочей частоте. В этом случае образуется резонансный контур, позволяющий проводить высоковольтные испытания приложенным напряжением.
Резонансная испытательная система предназначена для проведения высоковольтных испытаний электрической прочности изоляции оборудования с большой электрической емкостью: гидрогенераторов, турбогенераторов, стержней, комплектных токопроводов, силовых кабелей, высоковольтных вводов, конденсаторов, измерительных трансформаторов напряжения, КРУЭ на месте эксплуатации, после монтажа, перед включением для периодических и профилактических испытаний согласно РД_34.45-51.300-97 "Объем и нормы испытаний электрооборудования", ПУЭ, ГОСТ-1516, ГОСТ-Р-55195. Испытания проводятся приложенным напряжением промышленной частоты и выпрямленным напряжением с контролем тока утечки.
-
-
Технические характеристики установки испытания генераторов и шинопроводов повышенным напряжением переменного и выпрямленного тока переносной УИГр-500-80/40/100:
Параметр Значение Условия эксплуатации Высота над уровнем моря ≤ 1000 метров Рабочая температура высоковольтных компонентов -10 °С ÷ +45°С Относительная влажность воздуха в помещении ≤ 90% (при 20°С, без конденсации) Максимальные суточные колебания температуры ≤ 20°С Температура хранения и транспортировки –10 °С ÷ +50°С Фоновый частичный разряд ˂5пКл Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%Общие технические характеристики испытательной системы УИГр-500/50/3/80 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 50 кВА Номинальное входное напряжение 380 В (фаза-фаза) Номинальный входной ток 83,3 А Номинальная выходная мощность 500 кВА Номинальное выходное напряжение (переменного тока в режиме испытания обмотки статора, 0.3-1.7 мкФ) 30 кВ Номинальное выходное напряжение (переменного тока в режиме испытания токопривода, 0.01-0.3 мкФ) 50 кВ Номинальный выходной ток 30/50 кВ 16.6 /10 А Номинальное выходное напряжение (выпрямленного тока) 80 кВ Коэффициент пульсаций (выпрямленный ток) <3% Номинальный выходной ток (выпрямленный) 3000 мкА Уровень частичных разрядов ≤ 30 пКл Коэффициент нелинейных искажений <3% Добротность системы ˃10 Диапазон регулирования индуктивности ˃1:20 Относительная погрешность измерений не более 1% Точность установки выходного напряжения не хуже 1% Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень шума <75 дБ (на расстоянии 4м от установки) Испытательное напряжение 1.1 Uном. в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры (не более) 3000 х 2400 х 2200 мм Вес ориентировочно 7600 кг Режим работы При 100% Uном., Iном. работа 1 час, 8 циклов в день Технические характеристики высоковольтного резонансного реактора с переменной регулируемой индуктивностью РРВ-500/50/30 Конструкция Бакового типа, маслонаполненный, естественное охлаждение, с регулируемой индуктивностью Номинальная входная мощность 50 кВА Номинальное входное напряжение 0.6 кВ Номинальный входной ток 83,3 А Номинальная выходная мощность 500 кВА Номинальное выходное напряжение (переменного тока). Емкость нагрузки 0.3-1.7 мкФ 30 кВ Номинальное выходное напряжение (переменного тока). Емкость нагрузки 0.01-0.3 мкФ 50 кВ Номинальный выходной ток 40/80кВ 16,6 / 10 А Номинальная частота 50 Гц Количество фаз Однофазный Диапазон регулирования индуктивности >1:20 Добротность системы ˃ 10 Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень частичных разрядов <5 пКл Испытательное напряжение 1.1 Uн в течение 1 мин Коэффициент нелинейных искажений < 3% Уровень шума < 75 дБ (на расстоянии 4м от установки) Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день Технические характеристики регулятора напряжения АТО-50/0.38/0-0.65 Конструкция Колонковый, сухой, с естественным охлаждением Номинальное входное напряжение 0.38 кВ Номинальное выходное напряжение 0-0.65 кВ (плавное регулирование) Номинальная мощность 50 кВA Номинальная частота 50 Гц Степень защиты IP 20 Напряжение короткого замыкания <7.5% Схема и группа соединения обмоток I-0 Метод регулирования напряжения Сервоприводом Количество фаз Однофазный Режим работы Совместно с резонансным трансформатором Скорость регулирования напряжения задается сервоприводом постоянного тока 220 В. Технические характеристики высоковольтного блока испытания выпрямленным напряжением со встроенным контролем тока утечки, расчетом коэффициента нелинейности, защитой от перегрева обмоток ИПТ-80/3 (опция) Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 500 ВА Номинальное входное напряжение 220 В Номинальный входной ток 2 А Номинальная выходная мощность 500 ВА Номинальное выходное выпрямленное напряжение 80 кВ Номинальный выходной ток 3000 мкА Коэффициент пульсаций <1% Относительная погрешность измерений не более 1% Точность установки выходного напряжения не хуже 1% Испытательное напряжение 1.1 Uном. в течении 1 мин Эксплуатация оборудования В помещении Габаритные размеры 400 х 400 х 500 мм Вес 10 кг Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день. При 80% Uном., Iном. непрерывная работа Технические характеристики цифровой системы управления и измерения, включая ИС-50э ЦАСУИ-2000 Номинальное напряжение сети питания ИПН-2э, В 220 ±22 Номинальная частота источника питания, Гц 50 ± 1 Содержание гармоник, не более 5% Содержание гармоник, не более 5% Диапазон измеряемых системой значений напряжения постоянного тока, кВ ± (1-50) Диапазон измеряемых напряжений переменного тока, кВ амплитудных значений, кВ 1,4-70 действующих значений, кВ 1-50 Основная относительная погрешность системы, не более, % 1 Дополнительная относительная погрешность в диапазоне температур от +5 до +40°С, не более, % 1 Активное входное сопротивление делителя, МОм 108 Входная емкость делителя, пФ 340 Коэффициент деления делителя Кд 1000 Время установления рабочего режима измерений, не более, с 60 Продолжительность непрерывной работы, не менее, ч 8 Средняя наработка на отказ, не менее, ч 7000 Средний срок службы, не менее, лет 8 Масса делителя ДН-50э, не более, кг 3,5 Масса прибора ИПН-2э не более, кг 2 Габаритные размеры делителя высота делителя, не более, мм 500 диаметр делителя, не более, мм 400 диаметр опоры, не более, мм 85 Габаритные размеры корпуса прибора ИПН-2э, не более, мм 220х200х90 Характеристики измеритель электрической емкости и тангенса угла диэлектрических потерь ТД-50 (опция) Диапазон измеряемого напряжения, кВ 1 - 50 Относительная погрешность измерения напряжения, %, не более 2 Диапазон измерения электрической емкости, мкФ 0,1 - 4 Погрешность измерения емкости, % 10 Диапазон измерение тангенса угла диэлектрических потерь 0,01 - 0,9 Погрешность измерения тангенса угла диэлектрических потерь ± (0,001+0,1 измер.) Разрешающая способность измерения тангенса угла диэлектрических потерь 0,001 Диапазон измерения частоты испытательного напряжения, Гц 45 - 65 Погрешность измерения частоты испытательного напряжения, Гц ± 0,1 Сохранение результатов измерений, связь с ПК Bluetooth Питание 4 АА х 1.2В NiMh Габаритные размеры, мм 200 х 200 х 100 Масса, кг, не более 9 -
Комплект поставки УИГр-500-80/40/100
№ Наименование Количество 1 Высоковольтный резонансный трансформатор с регулируемой индуктивностью и повышающим трансформатором-возбудителем РТВ-500/50/30 1 2 Заземлитель выхода трансформатора электромеханический 1 3 Шаровой разрядник для защиты выхода от перенапряжения 1 4 Высоковольтный делитель напряжения ДН-80 1 5 Высоковольтный блок выпрямленного напряжения - ИПТ-100 1 6 Регулятор напряжения АТО-40/0.38/0-0.6 1 7 Блок управления PLC контроллер 1 Тиристорная схема защиты от КЗ 1 Цифровая автоматическая система управления и измерения 1 8 Контейнер - корпус 1 9 Ноутбук 1 10 Принтер лазерный 1 11 Кабель сетевой cверхгибкий 4х55 - 50 метров на барабане 1 12 Провод рабочего заземления 6 мм2 - 10 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке) 1 13 Провод высоковольтный - 15+25 м 1 14 Стойки диэлектрические с опорами для ограждения установки 6 15 Барабан со шнуром ограждения 20 метров 1 16 Руководство по эксплуатации 1 17 Метрологический аттестат на измерительное оборудование 1 -
Модификации УИГр
Подберите модификацию по параметрам
Номинальная выходная мощностьНоминальное выходное напряжение переменного токаНоминальное выходное напряжение выпрямленного тока-
УИГр-500-80/40/100, установка испытания генераторов и токопроводов повышенным напряжением переменного и выпрямленного тока переносная
Цена по запросу
