УИГр 800 35 70 100, УИГр8003570100
Системы испытания изоляции

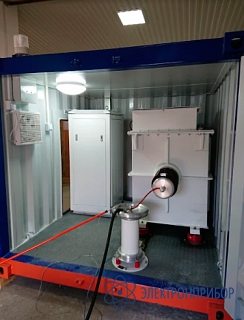

УИГр-800-35/70-100 — установка испытания генераторов и токопроводов повышенным напряжением переменного и выпрямленного тока
Код товара: 71988-
Является модификацией УИГр
-
Гарантия
1 год
Назначение установки испытания изоляции генераторов и электродвигателей резонансной УИГр:
Основой резонансной испытательной системы переменного тока является высоковольтный резонансный реактор с переменной регулируемой индуктивностью и регулятор напряжения малой мощности. Высоковольтный резонансный реактор с переменной индуктивностью применяется для настройки в резонанс с емкостью объекта испытаний при неизменной рабочей частоте. В этом случае образуется резонансный контур, позволяющий проводить высоковольтные испытания приложенным напряжением.
Резонансная испытательная система предназначена для проведения высоковольтных испытаний электрической прочности изоляции оборудования с большой электрической емкостью: гидрогенераторов, турбогенераторов, стержней, комплектных токопроводов, силовых кабелей, высоковольтных вводов, конденсаторов, измерительных трансформаторов напряжения, КРУЭ на месте эксплуатации, после монтажа, перед включением для периодических и профилактических испытаний согласно РД_34.45-51.300-97 "Объем и нормы испытаний электрооборудования", ПУЭ, ГОСТ-1516, ГОСТ-Р-55195. Испытания проводятся приложенным напряжением промышленной частоты и выпрямленным напряжением с контролем тока утечки.
-
-
Технические характеристики установки испытания генераторов и шинопроводов повышенным напряжением переменного и выпрямленного тока переносной УИГр-800-35/70-100:
Параметр Значение Условия эксплуатации Высота над уровнем моря ≤ 1000 метров Рабочая температура высоковольтных компонентов -10 °С ÷ +45°С Относительная влажность воздуха в помещении ≤ 90% (при 20°С, без конденсации) Максимальные суточные колебания температуры ≤ 20°С Температура хранения и транспортировки –10 °С ÷ +50°С Фоновый частичный разряд ˂5пКл Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%Общие технические характеристики испытательной системы УИГ-800/35/70-100 Номинальная частота 50 Гц Количество фаз Однофазная система Номинальная входная мощность 50 кВА Номинальное входное напряжение 380 В (фаза-фаза) Номинальный входной ток 118,4 А Номинальная выходная мощность 800 кВА Номинальное выходное напряжение (переменного тока в режиме испытания обмотки статора) 35 кВ Номинальное выходное напряжение (переменного тока в режиме испытания шинопровода) 70 кВ Номинальное выходное напряжение (постоянного тока) 100 кВ Коэффициент пульсаций (выпрямленный ток) <3% Номинальный выходной ток (переменный) 22,85 А Номинальный выходной ток (постоянный) 0,45 А Диапазон нагрузки 0,01-2,5 мкФ (при основной нагрузке 10 нФ) Уровень частичных разрядов ≤ 5 пКл Коэффициент нелинейных искажений <3% Добротность системы ˃10 Диапазон регулирования индуктивности ˃1:20 Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень шума <75 дБ (на расстоянии 4м от установки) Испытательное напряжение 1.1 Uном. в течении 1 мин Эксплуатация оборудования В помещении Вес (не более) 6500 кг Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день. При 80% Uном., Iном. непрерывная работа. Температура перегрева обмоток трансформатора ≤65°C, температура перегрева масла ≤55°C Технические характеристики высоковольтного реактора с переменной регулируемой индуктивностью РРВ-800/75 Конструкция Бакового типа, маслонаполненный, естественное охлаждение, с регулируемой индуктивностьюю, с высоковольтным вводом, со встроенным трансформатором-возбудителем Номинальная входная мощность 45 кВА Номинальное входное напряжение 0,38 кВ Номинальный входной ток 118,4 А Номинальная выходная мощность 800 кВА Номинальное выходное напряжение 70 кВ Номинальный выходной ток 11.4 А Номинальная частота 50 Гц Количество фаз Однофазный Диапазон регулирования индуктивности >1:20 Добротность системы ˃ 10 Способ охлаждения Естественное масляное/естественное воздушное охлаждение Уровень частичных разрядов <5 пКл Испытательное напряжение 1.1 Uн в течение 1 мин Коэффициент нелинейных искажений < 3% Уровень шума < 75 дБ (на расстоянии 4м от установки) Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день. При 80% Uном., Iном. непрерывная работа. Температура перегрева обмоток трансформатора ≤65°C, температура перегрева масла ≤55°C Технические характеристики высоковольтного фильтра помех (также емкостный делитель напряжения) ФПВ-70 Номинальное напряжение 70 кВ Номинальная частота 50 Гц Номинальная емкость 5 нФ + 5 нФ Погрешность измерения ≤±1% Коэффициент деления 400:1 Уровень частичных разрядов <5 пКл Составные части высоковольтного фильтра помех ФПВ-70 Высоковольтный конденсатор связи КСВ-5000/70 Количество 2 штуки Номинальное напряжение 70 кВ Номинальная емкость 5 нФ Номинальная частота 50 Гц Фоновый частичный разряд при Uном.=43кВ ≤5 пКл Индуктивность изолированная ИИ-100/6 Количество 2 штуки Номинальная индуктивность 100 мГн Номинальный ток 30 А Режим работы Непрерывный Фоновый частичный разряд при Uн=18кВ ≤5 пКл Технические характеристики регулятора напряжения РНО-45/0.38/0～0.65 Конструкция Колонковый, сухой, с естественным охлаждением Номинальное входное напряжение 0,38 кВ Номинальное выходное напряжение 0-0,65 кВ (плавное регулирование) Номинальная мощность 45 кВA Номинальная частота 50 Гц Степень защиты IP 20 Напряжение короткого замыкания <7.5% Схема и группа соединения обмоток I-0 Метод регулирования напряжения Сервоприводом Количество фаз Однофазный Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день. При 80% Uном., Iном. непрерывная работа Скорость регулирования напряжения задается сервоприводом постоянного тока 220 В Технические характеристики низковольтного фильтра помех ФПН-50/0.6 Номинальная мощность 50 кВA Номинальное напряжение 0,6 Гц Номинальный ток 84.8 А Полоса подавления помех 100 кГц~500кГц˃60 дБ Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день. При 80% Uном., Iном. непрерывная работа Технические характеристики высоковольтного выпрямителя ВВ-100 Номинальное пиковое напряжение 100 кВ Номинальный ток 1 А Максимальный ток 10 А Максимальный импульсный ток 100 А Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день. При 80% Uном., Iном. непрерывная работа Технические характеристики фильтра-конденсатора ФК-1/60 Номинальное напряжение постоянного тока 60 кВ Номинальная емкость 1 мкФ Коэффициент диэлектрических потерь (tgδ) <0.1% Режим работы При 100% Uном., Iном. работа в течение 1 часа, 8 циклов в день. При 80% Uном., Iном. непрерывная работа Технические характеристики цифровой системы управления и измерения ЦАСИ-2000 Компьютер Промышленный компьютер, 21'' LCD, процессор Р4, жесткий диск 500 Гб, память 2 Гб Карта ввода/вывода 16 бит, 8 каналов, скорость обмена 100 кГц Принтер По выбору Заказчика Пульт управления Полностью экранирован, бесперебойный источник питания Разделительный трансформатор 400 ВА, уровень изоляции ≥ 2 кВ Модель микроконтроллера Количество выходов: 51, полностью экранирован Аналоговый разделитель сигналов с развязкой 8 каналов, 250 кГц, 2400 В -
Комплект поставки УИГр-800-35/70-100
№ Наименование Количество 1 Высоковольтный резонансный реактор с регулируемой индуктивностью и повышающим трансформатором-возбудителем РРВ-800/70 1 2 Заземлитель выхода трансформатора электромеханический 1 3 Заземлитель разрядный на выходе выпрямителя (емкостная нагрузка 2,5мкФ) 1 4 Шаровой разрядник для защиты выхода от перенапряжения 1 5 Высоковольтный выпрямитель-ВВ-100 1 6 Высоковольтный делитель напряжения ДН-100 1 7 Регулятор напряжения (с воздушным переключателем внутри) РН-50/0.38/0-0.65 1 8 Блок управления Рубильник видимого разрыва 1 Контактор 1 Дроссель токоограничивающий 1 Тиристорная схема защиты от КЗ 1 Цифровая автоматическая система управления и измерения 1 9 Низковольтный фильтр ФПН-50/0.6 1 10 Корпус установки 1 11 Ноутбук 1 12 Принтер лазерный 1 13 Кабель сетевой cверхгибкий OLFLEX 4х75 - 50 метров на барабане 1 14 Провод рабочего заземления 6 мм2 - 50 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке «LAPP kabel» Германия) 1 15 Провод защитного заземления 16 мм2 - 30 метров на барабане (сверхгибкий, в прозрачной силиконовой оболочке типа «LAPP kabel» Германия) 1 16 Провод высоковольтный (сверхгибкий, силиконовая резина типа «LAPP kabel» Германия) – 250м 1 17 Стойки диэлектрические с опорами для ограждения установки 10 18 Барабан со шнуром ограждения 100 метров 1 19 Руководство по эксплуатации 1 20 Метрологический аттестат на измерительное оборудование 1 -
Модификации УИГр
Подберите модификацию по параметрам
Номинальная выходная мощностьНоминальное выходное напряжение переменного токаНоминальное выходное напряжение выпрямленного тока-
УИГр-800-35/70-100, установка испытания генераторов и токопроводов повышенным напряжением переменного и выпрямленного тока
Цена по запросу
