ШМ ИМАГ 800 11 О Б, ШМ-ИМАГ80011ОБ
Сигнальные шары-маркеры (СШМ) для ВЛ и ЛЭП

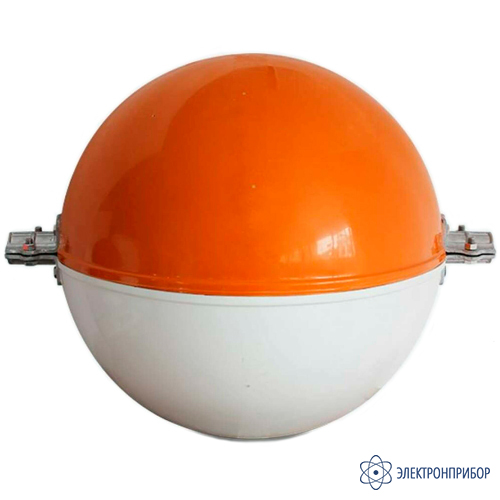

ШМ-ИМАГ-800-11-О/Б — сигнальный шар-маркер для ЛЭП, 11 мм, 800 мм, оранжево-белый
Код товара: 74690-
-
Гарантия
1 год
-
Артикул
ШМ-ИМАГ-800-11-О/Б
Назначение сигнального шара-маркера для ЛЭП, 11 мм, 800 мм, оранжево-белого ШМ-ИМАГ-800-11-О/Б:
Шары маркировочные ШМ-ИМАГ-800-11-О/Б предназначены для обеспечения дневного визуального предупреждения или ночного визуального предупреждения (если поставляются с отражающей лентой) пилотов воздушных судов о линиях электропередачи и воздушных линиях, в частности, о высоковольтных линиях электропередачи, пересекающих реки. Шары для маркировки линии электропередачи изготавливаются из высококачественной пластмассы, армированной стекловолокном (FRP).
Особенности сигнального шара-маркера для ЛЭП, 11 мм, 800 мм, оранжево-белого ШМ-ИМАГ-800-11-О/Б:
- долговечный материал из стеклопластика с усиленной стойкостью к атмосферным воздействиям;
- высочайшая стойкость к коррозии, болты и гайки из нержавеющей стали;
- зажим кабеля из алюминиевого сплава гарантирует хорошую коррозионную стойкость;
- имеются различные размеры кабельных зажимов, которые подходят для разных кабелей заказчика;
- конструкция дренажных отверстий препятствует накапливанию дождевой воды внутри шара;
- специальная конструкция, позволяющая экономить место при хранении и снижать стоимость перевозки;
- приобретаемые отдельно армирующие стержни обеспечивают лучшую защиту от вибрации и истирания;
- приобретаемая отдельно отражающая лента является наиболее долговечным и экономичным решением для обеспечения видимости по ночам;
- выпускаются диаметром 800 мм.
-
-
Технические характеристики сигнального шара-маркера для ЛЭП, 11 мм, 800 мм, оранжево-белого ШМ-ИМАГ-800-11-О/Б:
Параметр Значение Функциональные характеристики Расстояние видимости 1200 метров Напряжение линии 35 – 1150 кВ Диаметр проводника 11 мм Ветровой район I-VII Механическая конструкция Цвет оранжево-белый Корпус сферы пластик, армированный стекловолокном Кабельный зажим алюминиевый сплав Болты/гайки/шайбы нержавеющая сталь 304 Диаметр 800 мм Масса 6,9 кг / 9 кг Толщина 3 мм Дренажные отверстия есть Исполнение УХЛ1 Стандарт ICAO, приложение 14, 4-е издание, июль 2004 года
FAA AC 70 / 7460-1K, маркировка и освещение препятствий -
Комплект поставки ШМ-ИМАГ-800-11-О/Б
№ Наименование Количество 1 Сигнальный шар-маркер для ЛЭП, 11 мм, 800 мм, оранжево-белый ШМ-ИМАГ-800-11-О/Б 1 -
